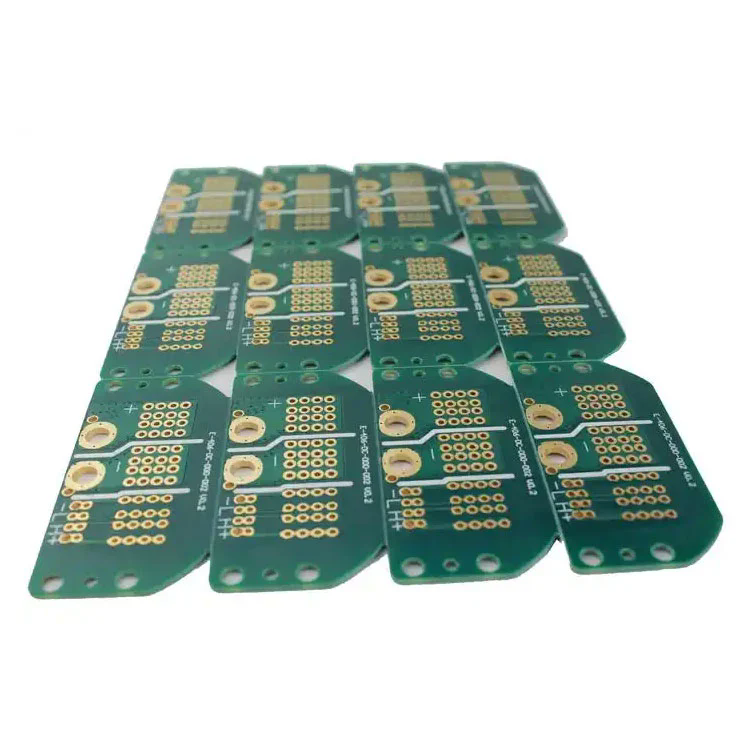

Bugünkü elektronika sənayesində, yüksək performanslı və davamlı çap dövrə lövhələri (PCB) tələbi sürətlə böyüyür.Ağır Mis PCBQalın mis PCB kimi də tanınan S, yüksək cari güc, üstün tutma idarəçiliyi və həddindən artıq şəraitdə inkişaf etmiş etibarlılıq tələb edən sənaye sahələri üçün üstünlük verilən bir həll halına gəldi. Avtomobil güc sistemlərindən bərpa olunan enerji avadanlıqlarına qədər bu lövhələr müasir elektronikada kritik rol oynayır.
Ağır bir mis PCB, 3 oz / ft²-dən 20 oz / ft / və ya daha çox olan qalınlığı olan mis dirijorları olan çap edilmiş dövrə lövhəsidir. Adətən 1 oz / ft / ft / və ya daha az mis təbəqələrindən istifadə edən Standard PCB-dən fərqli olaraq, ağır mis PCB-lər xeyli dərəcədə cari yükləri idarə etmək və həddindən artıq termal stresə tab gətirmək üçün hazırlanmışdır.
Yüksək cari daşınma qabiliyyəti - qalın mis təbəqələri PCB-ni dövrə həddindən artıq istiləşmədən və ya zərər vermədən daha yüksək cərəyanları idarə etməyə imkan verir.
Təkmilləşdirilmiş termal idarəetmə - Ağır Mis PCB, enerji sıxlığının yüksək olduğu tətbiqlər üçün ideal hala gətirərək istiliyi daha effektiv şəkildə yaydırır.
İnkişaf etmiş mexaniki güc - Qalın mis örtük, lövhənin sərt əməliyyat mühitinə tab gətirməyə imkan verən sərtlik və davamlılıq əlavə edir.
Kompakt Dizayn imkanları - Dizaynerlər yüksək cərəyan və aşağı cərəyan dövri olan dövrələri eyni lövhəyə inteqrasiya edə, ümumi ölçülü və çəki azaldır.
Daha yaxşı etibarlılığı - Yüksək yüklərdə dövrə çatışmazlığı riskinin azalması ilə bu lövhələr missiya kritik tətbiqləri üçün yaxşı uyğundur.
Ağır Mis PCB-lər enerji elektronika, avtomobil sistemləri, sənaye avadanlıqları, bərpa olunan enerji həlləri və aerokosmik texnologiyalarda xüsusilə vacibdir. Mis qalınlığını artırmaqla mühəndislər səmərəli cari axını təmin edə və istiliklə əlaqəli uğursuzluqların şansını azalda bilər, bu lövhələri müasir elektronikanın zərurətini azaldır.
Ağır bir mis PCB seçərkən, texniki xüsusiyyətlər, tətbiqiniz üçün performans və uyğunluğun müəyyənləşdirilməsində əsas rol oynayır. Aşağıda Ağır Mis PCB-lərin tipik xüsusiyyətlərini ümumiləşdirən hərtərəfli bir cədvəl var:
| Xüsusiyyət | Təfərrüatlar |
|---|---|
| Mis qalınlığı | 3 oz / ft² 20 oz / ft² (özelleştirilebilir) |
| Qatlama | 1 ilə 32 qat |
| Baza materialları | Fr4, rogers, poliyimid, metal nüvəsi |
| Korpusun qalınlığı | 0.8 mm-dən 6.0 mm |
| Səthi bitirmə | Hasl, yekdillik, OSP, immersion gümüş, enepig |
| Lehimi maska | Yaşıl, mavi, qırmızı, qara, ağ |
| Minimum iz eni | 3 mil |
| Minimum boşluq | 3 mil |
| İstilikkeçirmə | İstilik yayılması üçün optimallaşdırılmış yüksəkdir |
| İşləmə temperaturu | -55 ° C-dən + 150 ° C |
| Proqramlar | Power elektronika, Avtomobil, Aerokosmik, Sənaye maşınları, günəş çevrilişləri |
Düzgün spesifikasiyalar seçərək mühəndislər PCB-ni yüksək cərəyan, yüksək temperatur və ya yüksək etibarlılıq mühiti üçün optimallaşdıra bilərlər. Məsələn, güc çeviriciləri və elektrikli nəqliyyat vasitələrinin nəzarətçiləri 8 oz-dən yuxarı mis qalınlığı olan lövhələr tələb edir, sənaye motorlu sürücüləri daha da yüksək tutumlara ehtiyac ola bilər.
Ağır Mis PCB-nin istehsal prosesi, artan mis qalınlığına görə Standard PCB-dən əhəmiyyətli dərəcədə fərqlənir. Davamlılıq və dəqiqliyi təmin etmək üçün ixtisaslaşdırılmış texnikalar istifadə olunur.
Proses FR4 və ya metal nüvəli substrat kimi yüksək keyfiyyətli laminatların seçilməsindən başlayır. Seçilən material həddindən artıq istilik və mexaniki stresə tab gətirməlidir.
Standard PCBS sadə ayırma proseslərindən istifadə edir, lakin ağır mis PCB-lər, dirijorlu formaları alt-üst etmədən dəqiqləşdirilməsini təmin etmək üçün diferensialdır. Bu qalın mis izlərinin bütövlüyünü qorumaq üçün çox vacibdir.
Plating texnologiyası, həm səthdə, həm də VIAS daxilində mis qalınlığı yaratmaq üçün istifadə olunur. Çuxurlu örtük, təbəqələr arasındakı cari axını artırır və həddindən artıq istiləşmənin qarşısını alır.
Birdən çox mis təbəqə yüksək temperatur və təzyiq altında laminatlanır. Delamination qarşısını almaq və struktur bütövlüyünü qorumaq üçün xüsusi qatran sistemləri istifadə olunur.
Mis izlərini qorumaq üçün yüksək temperaturlu lehim maskaları tətbiq olunur. Doldurmanı və korroziyaya qarşı müqavimətini yaxşılaşdırmaq üçün Enig və ya Hasl kimi səth bitirməsi əlavə olunur.
Hər bir lövhə, elektrik testi, istilik velosiped testləri və etibarlı bir sənaye standartlarına cavab verməsini təmin etmək üçün etibarlılıq yoxlamaları keçirir.
Bu yüksək nəzarətdə olan proses ağır mis PCB-lərin, missiya-kritik tətbiqetmələrə uyğun hala gətirərək, ağır mis PCB-nin müstəsna performans, davamlılıq və təhlükəsizlik təmin etməsini təmin edir.
Ağır Mis PCB, yüksək güc, həddindən artıq temperatur və etibarlılığın vacib olduğu sənayelər arasında geniş şəkildə qəbul edilir.
İnverterlərdə, düzəlişçilər və güc çeviricilərində istifadə olunan bu lövhələr, performans olmadan bu lövhələr yüksək cərəyanları idarə edir.
Elektrikli nəqliyyat vasitəsi nəzarətçiləri, batareya idarəetmə sistemləri və LED fənərləri istilik səmərəliliyi və uzunmüddətli davamlılıq üçün ağır mis PCB-lərə etibar edirlər.
Ağır robot motorları, robot sistemləri və zavod avtomatlaşdırma maşınları daimi yüksək cərəyanlara və temperaturdan yapışan PCB tələb edir.
Günəş invekti, külək turbinləri və enerji saxlama sistemləri, dəyişkən yükləri səmərəli idarə etmək üçün ağır mis PCB-dən asılıdır.
Missiya-kritik mühitlərdə, etibarlılığın razılaşdırılmır. Ağır Mis PCBS ekstremal stress şəraitində sabit performans təmin edir.
A: Standart bir PCB, adətən, 1 oz / ft²-ə qədər mis qalınlığını istifadə edir, ağır bir mis PCB 3 oz / ft²-dən 20 oz / ft² və ya daha çox şeydən ibarətdir. Qalın mis, ağır mis PCB-lərin daha yüksək cərəyanları daşıymasına, istilik dağılmasını yaxşılaşdırmasına və həddindən artıq mexaniki stressi idarə etməyə, onları yüksək güc tətbiq etmək üçün ideal hala gətirməyə imkan verir.
C: Mis qalınlığı cari yükünüzdən, işləmə temperaturunuzdan və dizayn məhdudiyyətlərindən asılıdır. Məsələn:
3A-dan aşağı tətbiqlər 1 oz mis istifadə edə bilər.
3A-10A arasındakı tətbiqlər ümumiyyətlə 4 oz misdən 2 oz tələb edir.
10A-dan yuxarı yüksək güc sistemləri tez-tez 8 oz və ya daha qalın mis tələb edir.
Təcrübəli PCB istehsalçısı ilə məsləhətləşmək, layihənin ehtiyacları üçün optimal mis qalınlığını təmin edir.
Elektron elektronikanın daha güclü, etibarlı və səmərəli olması, ağır misli PCB-lərin müqayisə olunmayan üstünlükləri təmin etməsi lazım olduğu bir dövrdə. Avtomobil, bərpa olunan enerji, sənaye avtomatlaşdırma və aerokosmik kimi sənayelər boyunca üstün tutum, müstəsna istilik idarəetmə və uzunmüddətli davamlılığı təmin edirlər.
AtFanway, Layihənizin dəqiq xüsusiyyətlərinə uyğun yüksək keyfiyyətli ağır mis PCB istehsalında ixtisaslaşmışıq. Ətraflı istehsal imkanları və ciddi keyfiyyətə nəzarət ilə, yüksək güc tətbiqləriniz üçün optimal performans təmin edirik.
Davamlı, səmərəli və səmərəli ağır Mis PCB həllərini təmin etmək üçün etibarlı tərəfdaş axtarırsınızsa,Bizimlə əlaqə saxlayın tələblərinizi müzakirə etmək.
