Daha kiçik, daha sürətli və daha güclü elektron cihazlara doğru amansız təkan çap dövrə lövhəsi texnologiyasında əhəmiyyətli yeniliklərə təkan verdi. Yüksək Sıxlıqlı Qarşılıqlı Bağlantı (HDI) PCB-ləri bugünkü ən qabaqcıl elektronikanın əsasına çevrilmişdir - smartfonlar və geyilə bilən cihazlardan avtomobil təhlükəsizliyi sistemlərinə və tibbi implantlara qədər. Nə etdiyini araşdırırıqHDI PCBs adi lövhələrdən fərqlidir, əsas texnologiyaları və necəFanwayşirkətinin istehsal imkanları bu mürəkkəb, yüksək etibarlı lövhələrin istehsalını dəstəkləyir. Biz müasir HDI istehsalını müəyyən edən dizayn mülahizələrini, material seçimlərini və keyfiyyət standartlarını araşdırırıq.
Çap dövrə lövhəsi demək olar ki, hər bir elektron cihazın əsasını təşkil edir. Cihazlar daha güclü və daha yığcam hala gəldikcə, PCB-lərə qoyulan tələblər kəskin şəkildə artdı. Delikli komponentləri və daha geniş izləri olan standart PCB-lər bir çox müasir tətbiqlər üçün artıq kifayət deyil. Daha yüksək komponent sıxlığına, daha sürətli siqnal sürətinə və azaldılmış forma faktorlarına ehtiyac Yüksək Sıxlıqlı Interconnect texnologiyasının qəbuluna təkan verdi.
HDI PCB-lər daha incə xətlər və boşluqlar, daha kiçik keçidlər və daha yüksək əlaqə yastığı sıxlıqlarının birləşməsi vasitəsilə vahid sahəyə daha çox naqil sıxlığına nail olur. Bu lövhələr daha kiçik məkanlara daha çox funksionallığın inteqrasiyasına imkan verir - 5G kommunikasiya infrastrukturundan tutmuş tibbi diaqnostik avadanlıqlara və nəqliyyat vasitələrində qabaqcıl sürücüyə yardım sistemlərinə qədər tətbiqlər üçün tələbdir.
Fanway TexnologiyasıPCB istehsalı, yığılması və sınaqdan keçirilməsi sahəsində 12 ildən çox təcrübəyə malik Çində yerləşən Elektron İstehsalat Xidməti təminatçısıdır. Şirkət PCB düzümü və dizaynından hazır məhsulun çatdırılmasına qədər hərtərəfli həllər təklif edir. Bu məqalə HDI PCB texnologiyasına, istehsal proseslərinə və Fanway-i yüksək sıxlıqlı interconnect həlləri tələb edən müştərilər üçün tərəfdaşa çevirən imkanlara obyektiv baxış təqdim edir.

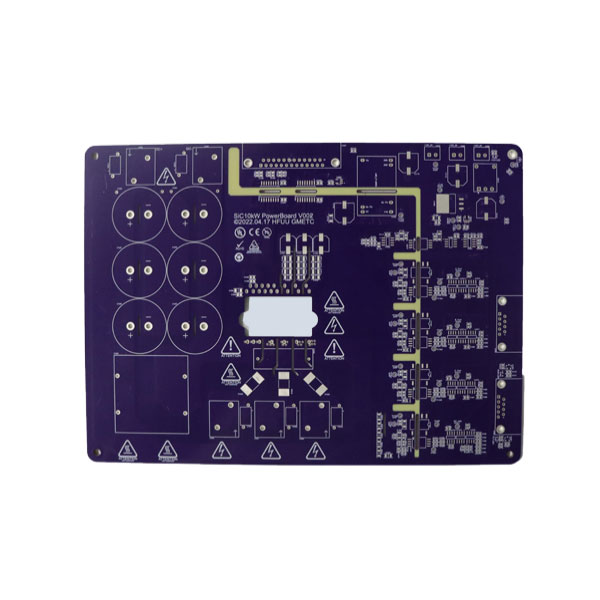

HDI PCB-lər adi PCB-lərdən daha yüksək komponent sıxlığına və daha yaxşı elektrik performansına imkan verən bir neçə əsas xüsusiyyətləri ilə fərqlənir.
HDI lövhələri 2,5 mil (0,0635 mm) və ya daha az olan iz genişliklərinə və boşluqlara nail ola bilər. Bu, müəyyən bir ərazidə daha çox marşrutlaşdırmağa imkan verir, BGA (Ball Grid Arrays) kimi yüksək pinli komponentləri bir neçə təbəqə və ya böyük ölçülü lövhələr tələb etmədən birləşdirməyə imkan verir.
Lövhənin bütün qalınlığından keçən ənənəvi deşikli vidalardan fərqli olaraq, mikrovialar qonşu təbəqələri birləşdirən kiçik diametrli (adətən 150μm-dən az) kanallardır. Daha kiçik ölçü, müəyyən bir ərazidə daha çox vizaya imkan verir və kanalın özü tərəfindən istehlak edilən yeri azaldır.
Kor vidalar bütün lövhəyə nüfuz etmədən xarici təbəqəni daxili təbəqəyə bağlayır. Basdırılmış vidalar xarici səthlərə çatmadan daxili təbəqələri birləşdirir. Bu növlər xarici təbəqələrdə yer sərf etmədən daha mürəkkəb qarşılıqlı əlaqə yaratmağa imkan verir.
Mis təbəqələr arasındakı izolyasiya təbəqələri HDI lövhələrində daha incədir və daha qısa siqnal yolları vasitəsilə lövhənin ümumi qalınlığının azalmasına və siqnal bütövlüyünün yaxşılaşmasına kömək edir.
Bu xüsusiyyətlər elektrik performansını qoruyub saxlayaraq və ya təkmilləşdirərkən ümumi lövhənin ölçüsünü əhəmiyyətli dərəcədə azaltmağa (bəzən ənənəvi dizaynlarla müqayisədə 60%-ə qədər) imkan verir.
Bütün HDI lövhələri bərabər deyil. HDI dizaynının mürəkkəbliyi adətən yığılan təbəqələrin sayına və cəlb edilən strukturlara görə təsnif edilir.
| Sinif | Struktur | Mürəkkəblik | Tipik Tətbiqlər |
| HDI Sinif 1 | 1+N+1 | Aşağı | Əsas istehlak elektronikası, sadə cihazlar |
| HDI Sinif 2 | 2+N+2 | Orta | Təkmil istehlak elektronikası, avtomobil məlumat-əyləncə sistemi |
| HDI Sinif 3 | 3+N+3 | Yüksək | Yüksək performanslı cihazlar, 5G infrastrukturu, AI sistemləri |
| HDI Sinif 4 | 4+N+4 | Çox Yüksək | Ən müasir tətbiqlər, yarımkeçirici qablaşdırma |
Struktur qeydindəki "N" əsas təbəqələrin sayını göstərir. Daha yüksək mürəkkəblik lövhələri daha mürəkkəb istehsal prosesləri və daha sərt proses nəzarəti tələb edir.
Fanwaygeniş spektrli HDI PCB tələblərini dəstəkləmək üçün istehsal imkanlarını inkişaf etdirmişdir. Aşağıdakı cədvəl mövcud əsas imkanları ümumiləşdirir.
| Bacarıq | Aralığı |
| Qat sayı | 1-108 qat |
| Bitmiş lövhənin qalınlığı | 0,2 mm - 10,0 mm |
| Maksimum Panel Ölçüsü | 610 mm × 1200 mm |
| Bitmiş Mis Qalınlığı | 0,5 unsiya - 12 oz |
| Minimum Xətt Genişliyi / Boşluq | 2,5 mil / 2,5 mil |
| Minimum Bitmiş Delik Ölçüsü | 0,1 mm |
| Maksimum aspekt nisbəti | 25:1 |
| Empedans Nəzarət Tolerantlığı | ±10% |
Şirkət həmçinin HASL (LF), ENIG (Immersion Gold), Daldırma Tin, Daldırma Gümüş, OSP və qızıl barmaqlar daxil olmaqla bir sıra səth işləri təklif edir ki, bu da müştərilərə xüsusi tətbiqi və ətraf mühit tələbləri üçün uyğun bitirmə seçməyə imkan verir.
HDI PCB-lər adətən etibarlılığın kritik olduğu tətbiqlərdə istifadə olunur.Fanwaybeynəlxalq standartlara cavab vermək öhdəliyini əks etdirən bir neçə keyfiyyət sertifikatlarına malikdir.
• ISO 9001:2015– Keyfiyyət idarəetmə sisteminin sertifikatlaşdırılması.
• IATF 16949:2016– Avtomobil sənayesinin keyfiyyət idarəetmə standartı.
• ISO 13485: 2016– Tibbi cihazların keyfiyyət idarəetmə sisteminin sertifikatlaşdırılması.
Şirkət həmçinin IPC standartlarına, o cümlədən çap lövhələrinin məqbulluğu üçün IPC-A-600G və sərt PCB-lərin performans spesifikasiyası üçün IPC-6012 standartlarına riayət edir. HDI PCB istehsalı IPC Class 2 və Class 3 standartları üçün əlçatandır, Class 3 kritik tətbiqlər üçün ən yüksək səviyyəni təmsil edir.
Ətraf mühitə uyğunluğa UL təhlükəsizlik sertifikatı, təhlükəli maddələrin məhdudlaşdırılması üçün RoHS uyğunluğu və REACH kimyəvi uyğunluğu daxildir.
A: HDI PCB-lər daha incə iz enləri (2,5 mil-ə qədər), daha kiçik vidalar (150 μm-dən aşağı mikroviziyalar) və daha yüksək əlaqə yastığı sıxlığına malikdir. Onlar standart PCB-lərlə müqayisədə daha yaxşı siqnal bütövlüyü ilə daha yığcam dizaynlara imkan verir.
A: Mikroviyalar qonşu təbəqələri birləşdirən kiçik diametrli, adətən 150μm-dən az olan kanallardır. Onların daha kiçik ölçüləri daha yüksək marşrut sıxlığına imkan verir və keçid strukturunun sərf etdiyi məkanı azaldır.
A: Fanway dizayn tələblərindən və material seçimindən asılı olaraq 108 təbəqəyə qədər HDI PCB istehsal edə bilər.
A: Fanway ISO 9001:2015, IATF 16949:2016 və ISO 13485:2016 sertifikatlarına malikdir. Şirkət həmçinin IPC standartlarına riayət edir və UL, RoHS və REACH uyğunluğunu qoruyur.
A: Mövcud bitirmələrə HASL (LF), ENIG (Immersion Gold), Daldırma Tin, Daldırma Gümüş, OSP və qızıl barmaqlar daxildir. Seçim tətbiqin lehimləmə tələblərindən və ətraf mühit şəraitindən asılıdır.
HDI PCBtexnologiya daha kiçik forma faktorlarında daha yüksək funksionallıq tələb edən müasir elektron cihazlar üçün vacib hala gəldi. Daha incə izlərin, mikroviyaların və qabaqcıl materialların birləşməsi adi PCB texnologiyası ilə mümkün olmayan dizaynlara imkan verir.
Fanway 108-ə qədər təbəqə sayı, 2,5 mil minimum iz eni və bir sıra yüksək tezlikli və yüksək sürətli materiallara dəstək olan hərtərəfli HDI PCB istehsal imkanları təklif edir. Şirkətin ISO 9001, IATF 16949 və ISO 13485 daxil olmaqla keyfiyyət sertifikatları onun avtomobil, tibbi və digər tələbkar tətbiqlərin tələblərinə cavab vermək öhdəliyini əks etdirir.
Sürətli prototipləşdirmə seçimləri və pulsuz DFM təhlili ilə Fanway yeni HDI dizaynlarını inkişaf etdirən müştərilərə praktiki dəstək verir. Əgər layihəniz üçün etibarlı tərəfdaş axtarırsınızsa, sizi dəvət edirikəlaqə saxlayınFanwaybu gün. Texniki komanda dizayn təlimatı, material tövsiyələri və xüsusi tələblərinizə uyğunlaşdırılmış rəqabətli qiymətlər təqdim edə bilər. Söhbətə başlamaq üçün şirkətin veb saytı və ya e-poçt vasitəsilə əlaqə saxlayın.
