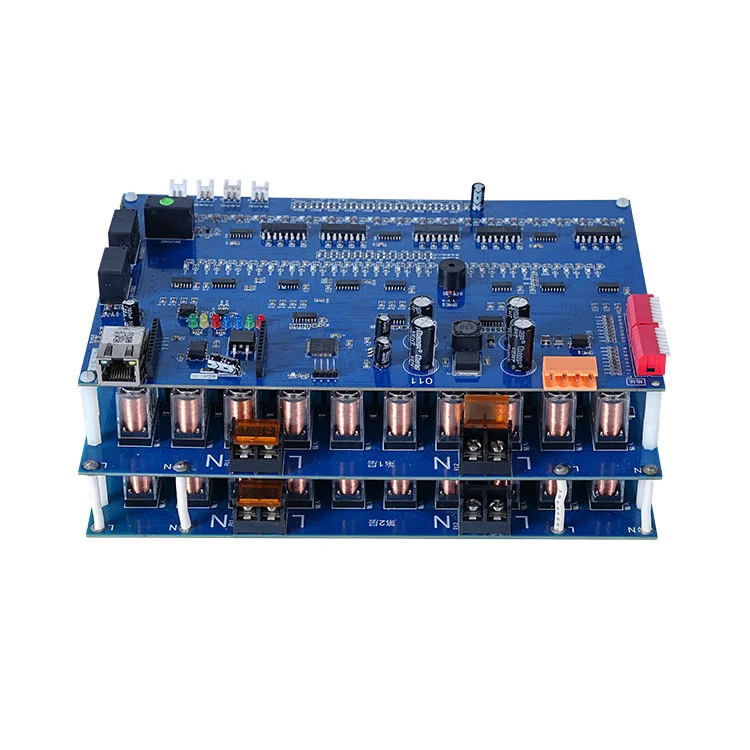

FanwaySMT PCB Yığıncağınəzəri yerləşdirmə sürətindən kənarda praktik istehsal performansını təmin edir. Faktiki səmərəliliyə elektronika istehsalında lövhənin dizaynı, komponentlər, yoxlama və tədarük zəncirindən təsirlənir.
Elektronika istehsalı sahəsində yerləşdirmə sürəti tez-tez nəzəri terminlərlə ifadə edilir. Bununla belə, real dünya performansı lövhənin mürəkkəbliyindən, komponentlər qarışığından, yoxlama dövrlərindən və hətta tədarük zəncirinin sabitliyindən asılıdır. Buna görə saatda komponent (CPH) ölçüləri təcrid olunmuş rəqəm kimi deyil, daha geniş istehsal sistemi daxilində başa düşülməlidir.
Bugünkü elektronika istehsalı mənzərəsində PCB montaj xətləri artıq sırf maşın sürəti ilə qiymətləndirilmir. Bunun əvəzinə, onlar keyfiyyət məhdudiyyətləri altında davamlı ötürmə qabiliyyəti ilə ölçülür.
Yüksək sürətli seçmə və yerləşdirmə maşını olduqca yüksək nəzəri yerləşdirmə dərəcələrini reklam edə bilər, lakin faktiki istehsal məhsulu aşağıdakılarla formalaşır:
- Komponent ölçüsü dəyişikliyi (01005-dən böyük BGA-lara)
- Yerləşdirmə dəqiqliyinə dair tələblər
- Yoxlama fasilələri (SPI, AOI, X-ray)
- Məhsul dövriyyəsi arasında keçid müddəti
- Proqramlaşdırmanın optimallaşdırılması və qidalandırıcının quraşdırılması
Bu o deməkdir ki, "saatda komponentlər" sabit dəyərdən çox dinamik diapazondur.
Müasir SMT sistemlərinin əksəriyyəti maşın səviyyəsində dəqiqədə komponentlər (CPM) əsasında işləyir. Tam bir xəttə miqyaslandıqda, birdən çox maşın paralel işləyir, yəni məhsuldarlıq toplanır, eyni zamanda yoxlama stansiyaları və yenidən axın balansı kimi darboğazlarla məhdudlaşdırılır.
Praktik baxımdan, tək təkmil yerləşdirmə başlığı ideal şəraitdə saatda on minlərlə yerləşdirməni keçə bilər, lakin tam PCB montaj xətti bir çox mərhələlər arasında sinxronizasiyanı hesablamalıdır.
Müasir SMT xətti tək maşın deyil, əlaqələndirilmiş ekosistemdir. Tipik mərhələlərə aşağıdakılar daxildir:
- Lehim pastası çapı (SPI yoxlanışı)
- Yüksək sürətli komponentlərin yerləşdirilməsi
- Reflow lehimləmə
- Optik və struktur yoxlama (AOI/X-ray)
- Funksional sınaq
Hər bir mərhələ bütün sistemin effektiv ötürmə qabiliyyətinə təsir göstərir. Yerləşdirmə son dərəcə sürətli olsa belə, aşağı axın yoxlaması və düzəliş dövrələri sabitliyi təmin edir və qüsurların yayılmasını azaldır.
Ötürmə qabiliyyətinə təsir edən ən vacib amillərdən biri də maşın görmə korreksiyasıdır. Qabaqcıl SMT sistemləri yerləşdirmədən əvvəl komponentin mövqeyini düzəltmək üçün real vaxtda optik uyğunlaşdırmadan istifadə edir.
Bu, müasirliyə imkan verirSMT PCB Yığıncağıtez-tez ±25μm daxilində mikron səviyyəsində dəqiqliyi qorumaq üçün xətlər. Bu, etibarlılığı artırsa da, iş prosesində sürətə qarşı balanslaşdırılmalı olan mikro fasilələr də təqdim edir.
Nəticə “sürətli”nin təkcə yerləşdirmə sürəti ilə deyil, həm də dəqiqlik korreksiyalarının nə qədər səmərəli inteqrasiya olunduğu ilə müəyyən edilən sistemdir.
Həqiqi məhsuldarlığı daha yaxşı başa düşmək üçün çox xəttli istehsal mühitini nəzərdən keçirin. Bu halda, Fanway yüksək sürətli yerləşdirmə qabiliyyəti ilə 8 SMT xəttini idarə edir.
Hər bir xətt nəzəri olaraq 24 saatlıq dövr ərzində olduqca yüksək yerləşdirmə həcmlərinə nail ola bilər. Bununla belə, faktiki məhsula məhsulun mürəkkəbliyi və yoxlama dövrləri təsir edir.
| Parametr | Tipik Dəyər Aralığı | Qeydlər |
| Hər sətirə yerləşdirmə sürəti | 10 milyona qədər yerləşdirmə / 24 saat | Optimallaşdırılmış şəraitdə nəzəri maksimum |
| Komponent diapazonu | 01005 - 50mm × 50mm BGAs | İncə səsli və böyük paketlər daxildir |
| Yoxlamanın əhatə dairəsi | 100% SPI + AOI + rentgen | Çox mərhələli yoxlama |
| Prototip dönüşü | ~72 saat | Sürətli doğrulama dövrləri |
| Qüsur dərəcəsi hədəfi | <0,5% | Prosesdən asılıdır |
Təcrübədə PCB Assambleyasının çıxışı sürət və sabitlik arasında balans kimi başa düşülür. Yüksək sürətli əməliyyat davamlı keyfiyyəti təmin etmək üçün yoxlama sistemləri tərəfindən davamlı olaraq təsdiqlənməlidir.
Elektronika istehsalında ümumi yanlış fikir ondan ibarətdir ki, daha sürətli yerləşdirmə həmişə daha yüksək səmərəliliyə səbəb olur. Əslində, nəzarət olmadan həddindən artıq sürət gizli səmərəsizliyə səbəb ola bilər.
Yerləşdirmə sürəti optimal proses hədlərini aşdıqda, bir neçə problem yarana bilər:
- Yenidən işləmə tələb edən səhv uyğunlaşdırılmış komponentlər
- Lehimləmə körpüsü və ya məzar daşı effektləri
- Yoxlamadan imtina nisbətlərinin artması
- Sınaq zamanı əlavə sazlama dövrləri
Bu problemlər dərhal xam ötürmə saylarında görünmür, lakin son çatdırılma müddətlərinə əhəmiyyətli dərəcədə təsir göstərir.
Bu səbəblə müasirSMT PCB Yığıncağıstrategiyalar maksimum nəzəri sürətdən daha çox balanslaşdırılmış optimallaşdırmaya üstünlük verir.
Maşın imkanlarından əlavə, sabit istehsal məhsulunun saxlanmasında proses mühəndisliyi mərkəzi rol oynayır.
Əsas elementlərə aşağıdakılar daxildir:
- Yerləşdirmə mürəkkəbliyini azaltmaq üçün DFM (İstehsal üçün Dizayn) təhlili
- Maşının boş vaxtını minimuma endirmək üçün optimallaşdırılmış qidalandırıcı quruluş
- AOI və yerləşdirmə sistemləri arasında real vaxt rejimində əks əlaqə
- Maddi fasilələrin qarşısını almaq üçün təchizat zəncirinin koordinasiyası
Bu amillər yüksək sürətli qabiliyyətin ardıcıl real istehsal performansına çevrilməsini təmin edir.
Fərqli məhsul növləri müxtəlif SMT konfiqurasiyaları tələb edir. İstehlak elektronikası, sənaye idarəetmə lövhələri və avtomobil modulları yerləşdirmə sıxlığı və yoxlama sərtliyinə müxtəlif məhdudiyyətlər qoyur.
Buna görə də çevik PCB Assambleyası mühiti tək sabit quraşdırmaya güvənməkdənsə, xətt konfiqurasiyalarını dinamik şəkildə uyğunlaşdırmalıdır.
PCB yığma qabiliyyətini saatda komponentlər baxımından qiymətləndirərkən, təcrid olunmuş maşın spesifikasiyalarından daha çox sistem səviyyəsində performansı nəzərə almaq daha mənalıdır.
Üç əsas nəticə ortaya çıxır:
- Məhsuldarlıq yalnız yerləşdirmə sürətindən deyil, tam istehsal zəncirindən asılıdır.
- Təftiş sistemləri isteğe bağlı əlavə xərclər deyil, çıxış sabitliyinin ayrılmaz hissəsidir.
- Həqiqi səmərəlilik sürət, dəqiqlik və təkrarlanabilirlik arasında balans vasitəsilə əldə edilir.
Müasir elektronikanın inkişafında bu tarazlıq çox vaxt pik rəqəmsal performansdan daha vacibdir.
Nəhayət,SMT PCB Yığıncağıperformans yüksək sürətli yerləşdirmə, dəqiq nəzarət və çoxqatlı yoxlamanın əlaqələndirilmiş balansı kimi başa düşülməlidir - elektronika sistemlərinin proqnozlaşdırıla bilən sabitliklə konsepsiyadan etibarlı icraya keçə bilməsini təmin edir.
