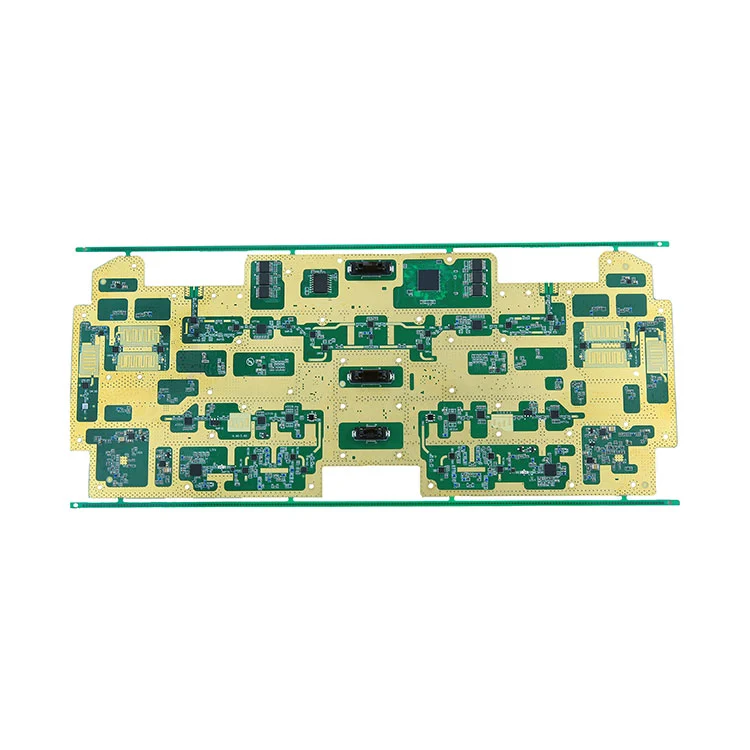

Səthi mount PCB montajı

Fanway, etibarlı SMT tərəfdaşınızdır

Müxtəlif sənaye sahələrində müştərilər üçün peşəkar səth montajının uzunmüddətli tədarükçüsü kimi. Fanway Elektron Müqavilə İstehsalatında ixtisaslaşmışdır, prototip dizaynı, PCBA testi və yüksək səmərəli istehsalda kömək etmək üçün dəqiq SMT avadanlığı və texniki ekspert komandası. Bir təklif tələb etmək üçün birbaşa bizimlə əlaqə saxlayın.

SMT necə işləyir?

SMT, elektronika montajı üçün bir prosesdir. Təmin edilmiş elektron komponentlər bir PCB (çap edilmiş dövrə lövhəsinin səthinə quraşdırılmışdır. Bu yüksək avtomatlaşdırılmış və çevik bir prosesdir, istehsalçısını PCB lövhəsində müxtəlif komponentlər yerləşdirməyə imkan verir.

Səthi Mount PCB (SMT texnologiyası) Məclisin üstünlükləri:Yüksək toplama sıxlığı, elektron məhsulların kiçik ölçüsü, yüngül çəki, səth dağı və çəkisi, ənənəvi vasitəsilə çuxur komponentlərinin, yüksək etibarlılıq, güclü vibrasiya müqavimətinin və aşağı qüsurlu birləşmələrin təxminən 1/10 hissəsidir.

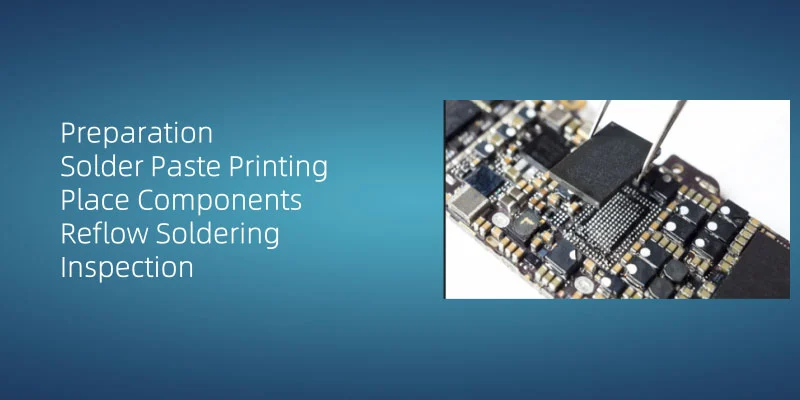

Səthi Mount Technology (SMT) Dizayn və PCB (çap edilmiş dövrə lövhəsi) dizayn və montaj prosesi beş əsas addımdan ibarətdir:

1. Hazırlıq

Birincisi, operator iş səthini təmiz və səliqəli şəkildə təmin etməlidir və statik elektrik enerjisinin zərərli komponentlərindən azad olmaq üçün etibarlı bir əməliyyat mühitini qorumaq üçün anti-statik bilək kəmərləri və ESD-təhlükəsiz geyimlər geyinməlidir.

2. Lehim pastası çapı

PCB-yə lehim pastası tətbiq etmək, Səthi Mount Technology (SMT) in əsas prosesidir. Avtomatlaşdırılmış stencil printerləri pastanı yatırır və onun çökmə keyfiyyəti lehim birgə etibarlılığa təsir edir. Tətbiq zamanı qeyri-kafi və ya həddindən artıq çökmə kimi qüsurların qarşısını almaq üçün yapışdırılmasını təmin edin. Fanway-də, paste həcmi parametrlərini yoxlamaq üçün Spi (lehim pastası yoxlaması) tətbiq edirik.

3. Komponentləri yerləşdirin

Səthi montaj cihazı (SMD) komponentlərini çap edilmiş dövrə lövhəsinə (PCB) qoyun. Tipik olaraq, SMD komponentləri avtomatik yerləşdirmə maşını ilə səmərəli və dəqiq şəkildə yerləşdiriləcəkdir. Maşın, qablardan komponentləri götürmək və onları PCB-də təyin olunmuş yerlərdə dəqiq bir yerlərdə seçmək üçün emiş tövsiyələrindən istifadə edir.

4. Lehimləmə

Komponentlər, əksinə olan PCB-də sabitlənmişdir. Lehim pastası ərimək üçün qızdırılır, bununla da komponentləri PCB-yə möhkəm bir şəkildə qaynaqlanır. Bu proses, lehimin birgə bütövlüyünü təmin etmək üçün temperatur profilinə və vaxtına dəqiq nəzarət tələb edir.

5. Yoxlama

Daxil olan lehimləmədən sonra ətraflı yoxlama və test tələb olunur. Bütün komponentlərin düzgün qaynaqlandığını və dövrə lövhələri normal olaraq, soyuq birləşmələrin və qısa dövrələrin olmamasını təmin edin.

Qaynaq prosesi başa çatdıqdan sonra, bütün komponentlərin düzgün qaynaqlandığını və dövrə taxtasının normal şəkildə fəaliyyət göstərməsini təmin etmək üçün ətraflı yoxlama və sınaq aparılır.

SMT istehsal imkanlarımız

* Tamamilə Sistem Məclisi

* Maddi idarəetmə və nəzarət

* İdarəetmə və səhvlərin qarşısının alınması və nəzarət

* Test / təsdiqləmə / yaşlanma

* Minimum SMT komponenti ölçüsü: 01005

* Minimum meydança (BGA):0,2 mm

* Minimum PCB ölçüsü:5050 mm

* Maksimum PCB ölçüsü:910600 mm

* Ən yaxşı avadanlıq dəqiqliyi:+/- 25um

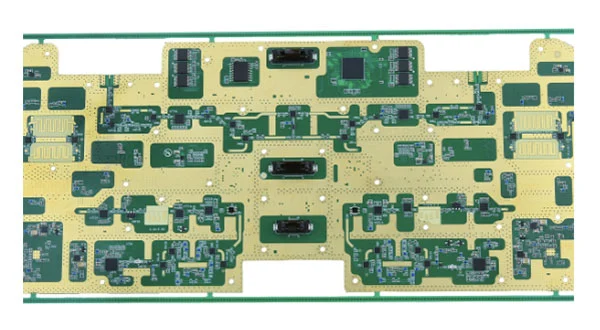

Pcba halları

* Növü: Alətlər
* Komponentlərin sayı: 136
* Komponentlərin sayı: 2729
* İkiqat tərəfli qurğuşunsuz bir lehimləmə
* Minimum paket ölçüsü: 0402
* Komponentlərin minimum pin boşluğu: 0.4ph qfn

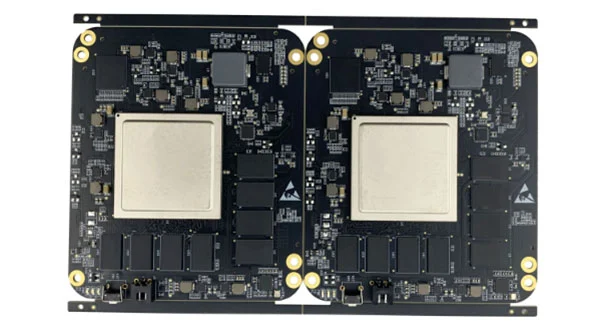

* Növ: Sənaye Nəzarəti
* Komponentlərin sayı: 68
* Komponentlərin sayı: 1131
* İkiqat tərəfli qurğuşunsuz bir lehimləmə + tək tərəfli dalğa lehimləmə
* BGA lehimləmə nömrəsi: 13
* Minimum paket ölçüsü: 0402
* Komponentlərin minimum pin boşluğu: 0.5ph qfn

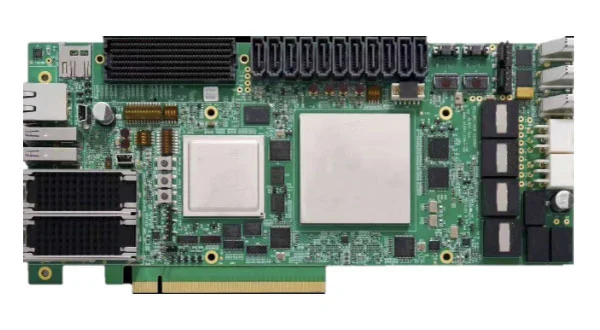

* Növ: Sənaye Nəzarət Anaxma
* Komponentlərin sayı: 187
* Komponentlərin sayı: 1920
* İkiqat tərəfli qurğuşunsuz bir lehimləmə + tək tərəfli dalğa lehimləmə
* Minimum paket ölçüsü: 0402
* Komponentlərin minimum pin boşluğu: 0.4mm
