PCB Dizaynından Kütləvi İstehsalata qədər, Fanway, müxtəlif layihə tələblərinizi həll etmək və vaxtınızı sürətləndirmək üçün bir pəncərə hazırlamaları kimi sürətli bir PCB istehsal xidmətləri təqdim edir.

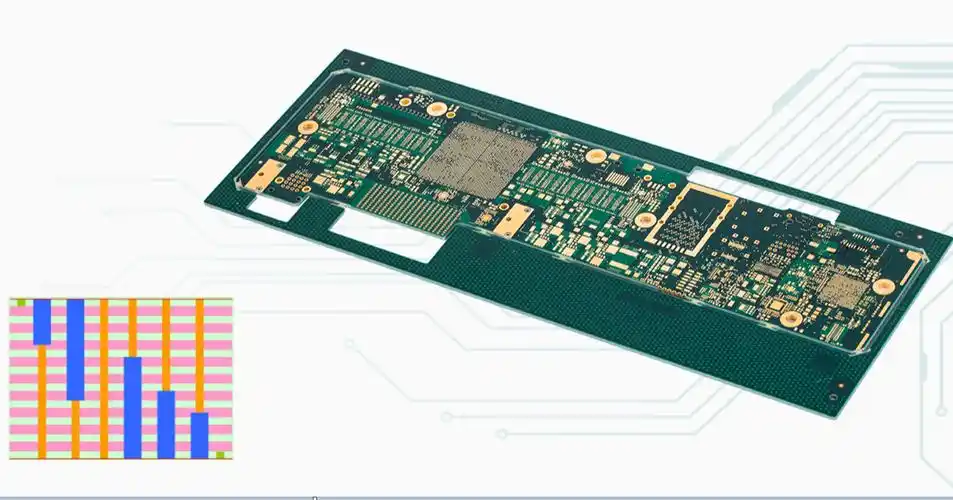

HDI PCB (yüksək sıxlıqlı interconnect PCB), ənənəvi PCB-lərlə müqayisədə vahid əraziyə hər vahidi sahə üçün əhəmiyyətli dərəcədə daha yüksək məftil sıxlığı təklif edən çap edilmiş dövrə lövhəsinin bir növüdür. HDI PCB uydurması, daha kiçik, daha yığcam və davamlı elektron cihazların hazırlanması üçün ən son həll yoluna çevrildi. Əsas xüsusiyyətlərə aşağıdakılar daxildir:
İncə iz genişliyi / boşluqlar(3/3 mil-dən aşağı) məhdud ərazilərdə sıx bir əlaqəni təmin etmək.
Microvias(adətən <150μm diametri), təbəqələr arasındakı yüksək sıxlıqlı əlaqələrin asanlaşdırılması.
Kor / dəfn edilmiş viasSiqnal bütövlüyünü artırarkən, xarici səthlərə nüfuz etmədən daxili təbəqələri birləşdirərək, lövhənin ölçüsünü 60% -ə qədər azaltmaqla birləşdirin.
Yüksək təbəqə sayılırmürəkkəb çoxsaylı memarlığını dəstəkləmək üçün (20-ə qədər qat).
Bir HDI PCB mütəxəssisi olaraq, Fanway Technology, həssaslıq və etibarlılıq tələb edən sahələr üçün xüsusi həllər çatdırmaq üçün inkişaf etmiş HDI istehsalında 12+ illik təcrübə işlədir:
Tibbi:İmplantasiya edilə bilən qurğular, diaqnostik avadanlıqlar.
Avtomobil:ADAS, EV batareya idarəetmə sistemləri.
5G Rabitə:Yüksək sürətli server lövhələri, mmwave modulları.
İstehlak Elektronikası:Qatlanan smartfonlar, miniatürləşdirilmiş iot sensorlar.
Franway, Missiya-Kritik Performansını təmin etmək üçün IPC-6012 sinif 3 standartları ilə ISO 9001 Sinif 3 standartları ilə ISO 90012 Sinif 3 standartları ilə birləşdirərək, Təchizatçı olduğunuzu, Təchizatçı olmağınıza sadiqdir.
İstehsalda ciddi bir keyfiyyətə nəzarət sistemimiz var, bizdə yüksək keyfiyyətli məhsulu təmin edən PCB və komponentləri yoxlamaq üçün bu cür Aoi, rentgen, elektrik testi və s.
Aşağı xərclərdə xammal almağa imkan verən sabit bir tədarük zəncirimiz var. Onlayn izləmə sistemi və hamısı bir istehsal xərcləri azaltmağımıza kömək edə bilər.
Onlayn izləmə sistemi sifariş statusunuzu izləməyimizə və istehsal cədvəlini daha yaxşı idarə etməyə və vaxtında HDI PCB-ni daha yaxşı idarə etməyə imkan verir.
Xüsusi komandamız konsepsiyadan istehsaldan sizə kömək edir.
| Texnoloji sinif | Quruluş | Mürəkkəblik | Proqramlar |
| HDI sinif 1 | 1 + n + 1 | Alçaq | Əsas istehlakçı elektronikası, sadə qurğular |
| HDI sinif 2 | 2 + n + 2 | Mühit | Advanced Consumer Elektron cihazları, Avtomobil |
| HDI Class 3 | 3 + n + 3 | Yüksək | Yüksək performanslı qurğular, 5G, AI sistemləri |
| HDI Class 4 | 4 + n + 4 | Çox yüksək | Ən qabaqcıl tətbiqlər, yarımkeçirici |
| Qatlama | 1-108L |
| Board qalınlığını bitirin | 0.2mm-10.0mm |
| Max panel ölçüsü | 610 mm * 1200 mm |
| Mis qalınlığını bitirin | 0.5oz-12oz |
| Min Xətti Eni | 2.5mil / 2.5mil |
| Min Finish deşik ölçüsü | 0.1mm |
| Maks aspekt nisbəti | 25: 1 |
| Impedance Nəzarət Tolerantlığı | +/- 10% |
| Səthi bitirir | HASL (LF), LMMersion Tin, LMmersion Gümüşü, Qızıl barmaq, Sərt Qızıl örtüklü Tam lövhə, OSP, Eneplg |
| Materiallar: | FR-4 TG150 / TG170, Rogers, Arlon, Taconic, Tuc Tu-872, Tu-883, Panasonic M6 / M7, Bergguist və s. |
1 addım hdi ilə 6l LED fotoelektrik pcb

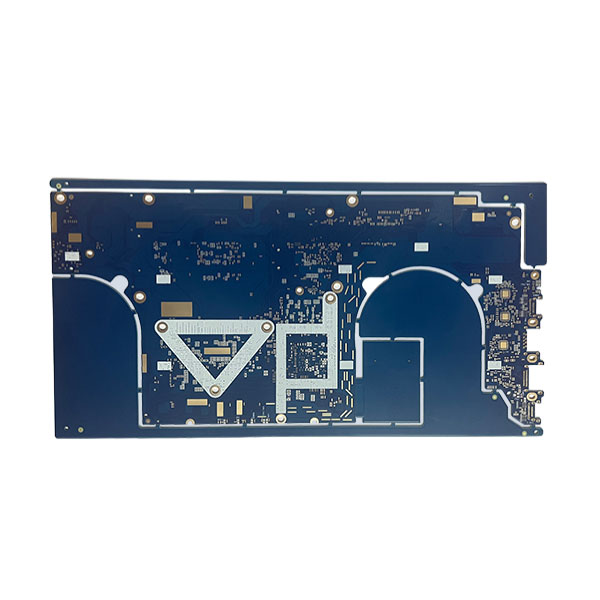

2 pilləli HDI olan 8l noutbuk anakartı
14l rogers hibrid pcb 1 addım hdi ilə
PCB vasitəsilə çoxilayer HDI kor
