Yığcam dizaynlar, yüngül quruluşlar və üstün performansın olduğu, yüngül quruluşlar və üstün performansın sürətli templi dünyasındaSərt çevik pcbsən yenilikçi həllərdən biri kimi ortaya çıxdı. Rigil lövhələrin davamlılığını çevik sxemlərin çox yönlü olması ilə birləşdirən, sərt Flex PCB, mühəndislərin istehlakçı elektronikasından aerokosmik sistemlərə qədər hər şeyi necə dizayn edir. Bu yazıda, sərt Flex PCB-lərin, necə işlədikləri, niyə getdikcə populyarlaşdıqlarını və bənzərsiz parametrlərinin onları yüksək tələbat tətbiqləri üçün necə optimal seçim halına gətirdiklərinə görə dərin dalış edəcəyik.

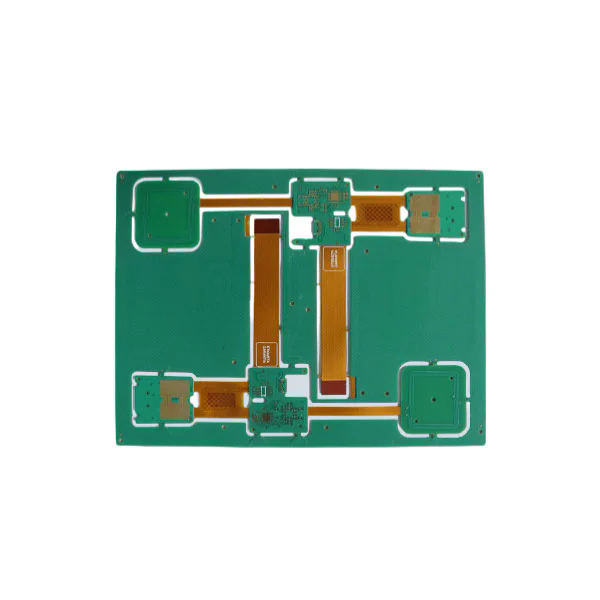

Sərt bir Flex PCB, həm sərt, həm də çevik substratları tək, sorunsuz bir dizayna daxil birləşdirən hibrid çap dövrə lövhəsidir. Tamamilə sərt FR4 və ya oxşar materiallardan və ya poliyimid filmlərindən istifadə edən sırf çevik dövrələrdən ibarət olan ənənəvi sərt pcbs və ya polient Flex PCB-lərin performansını və dizayn azadlığını artırmaq üçün hər iki texnologiyanı birləşdirən sırf çevik dövrlərdən fərqli olaraq.
Core-də, sərt bölmə, bağlayıcılar, mikroiontroldaşlar və ya inteqrasiya olunmuş sxemlər kimi mexaniki sabitlik tələb edən komponentləri dəstəkləyir, çevik bölmə isə lövhənin bükülməsinə, qatlanmasına, qatlanmasına və ya yığcam örtüklərə uyğun olmasına imkan verir. Bu, yerin məhdud olduğu tətbiqlər üçün ideal olan sərt Flex PCbs edir, lakin yüksək etibarlılıq çox vacibdir.
Siqnal bütövlüyü: Sərt və çevik təbəqələr arasında daha qısa qarşılıqlı əlaqə siqnal itkisini minimuma endirir və yüksək sürətli məlumat ötürülməsini yaxşılaşdırır.
Mexanik çox yönlülük: çevik bölmə, ümumi cihaz ölçüsünü azaldır və böyük telli məftilləri aradan qaldırır.
Etibarlılıq artırılması: Flex və sərt hissələrin vahid bir pcb-yə inteqrasiya edilməsi, ümumi uğursuzluq nöqtələri olan lehimli birləşmələri və bağlayıcıları minimuma endirir.
Performans və dizayn rahatlığının bu qarışığı, tibbi cihazlar, hərbi elektronika, avtomobil sistemləri və istehlak qurğuları kimi sahələrdə getdikcə daha çox vacib olan sərt Flex PCbs etdi.
Elektron istehsalçıları PCB növlərini seçərkən tez-tez kritik bir qərarla üzləşirlər: ənənəvi sərt PCB, çevik bir PCB və ya sərt Flex PCB istifadə etməlidirlər? Rigid Flex PCbs-in inkişaf etmiş dizaynlar üçün seçdiyiniz seçimə çevrilməsinin əsas səbəbləri budur.
| Xüsusiyyət | Sərt pcb | Çevik pcb | Sərt Flex PCB |
|---|---|---|---|
| Kosmik istifadə | Məhdud | Əla | Əla |
| Mexaniki davamlılıq | Yüksək | Mülayim | Yüksək |
| Dizayn rahatlığı | Alçaq | Yüksək | Yüksək |
| Siqnal bütövlüyü | Mülayim | Mülayim | Əla |
| Məclis mürəkkəbliyi | Yüksək (daha çox bağlayıcı) | Yüksək | Alçaq |
| Etibarlılıq | Yaxşı | Mülayim | Əla |
Rigid Flex PCB, çevik dövrələrin uyğunluğu ilə sərt PCB-lərin möhkəmliyini birləşdirərək hər iki dünyanın ən yaxşısını təklif edir. Bu nəticələr:
Yığcam dizaynlar: Smartfonlar, geyimi və iot cihazları üçün vacibdir.
Azaldılmış çəki: Aerokosmik, dronlar və avtomobil tətbiqləri üçün kritikdir.
Daha az əlaqə nöqtələri: potensial uğursuzluq nöqtələrini azaldır və məhsul ömrünü yaxşılaşdırır.
Genişləndirilmiş performans: Hətta yüksək tezlikli tətbiqlərdə də üstün siqnal ötürülməsini təmin edir.
Tibbi cihazlar: kardiostimulyatorlar, görüntü sistemləri və cərrahi vasitələr.
Aerokosmik və Müdafiə: Avionika, radar sistemləri və hərbi dərəcəli elektronika.
Avtomobil: Advanced Sürücü Yardım Sistemləri (ADAS), Məlumat-əyləncə sistemləri və EV batareya idarəetmə.
İstehlak Elektronikası: smartfonlar, tabletlər, kameralar və oyun konsolları.
Struktur bütövlüyü qoruyarkən miniatürləşməyə imkan verməklə, sərt Flex PCB-lər növbəti nəsil elektron cihazlarda əvəzolunmaz bir komponent halına gəldi.
Sərt Flex PCB təchizatçısını seçərkən, texniki parametrləri başa düşmək çox vacibdir. Yüksək keyfiyyətli istehsal davamlılığı, performans və ciddi sənaye standartlarına uyğunluğunu təmin edir. Aşağıda üstün bir sərt Flex PCB-ni müəyyən edən əsas məhsul xüsusiyyətlərinin xülasəsi:
| Parametr | Xüsusiyyət |
|---|---|
| Material | Fr4, poliimide, pet |
| Qatlama | 2 ilə 20+ qat |
| Mis qalınlığı | 0.5 oz 4 oz |
| Min. Xətt eni / boşluq | 0.075 mm / 0.075 mm |
| Döl ölçüsü | Min. 0,1 mm |
| Flex əyilmə radiusu | 0,5 mm qədər aşağı |
| Səthi bitirmə | Enig, Hasl, OSP, Immersion Gümüş, Qızıl örtük |
| İşləmə temperaturu | -40 ° C-dən + 150 ° C |
| Elan etmə nəzarəti | ± 10% |
| Sertifikat | Rohs, ul, ISO9001, IPC-6013 |
Bu spesifikasiyalar PCB yüksək elektrik performansını qoruyur və sərt ekoloji şəraitə tab gətirir. Rigid Flex PCB-də ixtisaslaşan istehsalçılar, lazer qazma, nəzarət edilən emissiya marşrutu və dəqiqlik və etibarlılıq təmin etmək üçün avtomatlaşdırılmış optik yoxlama kimi inkişaf etmiş uydurma üsulları istifadə edirlər.
Doğru istehsalçı seçmək düzgün PCB dizaynını seçmək qədər vacibdir. Etibarlı bir sərt Flex PCB təchizatçısını qiymətləndirməyə kömək edən bir siyahıdır:
Mühəndislik Ekspertizası: İstehsalçının mürəkkəb çoxsaylı sərt Flex PCB dizaynını idarə etmək təcrübəsini təmin edin.
Maddi keyfiyyət: Davamlılıq və rahatlıq təmin etmək üçün yalnız yüksək dərəcəli FR4 və poliimid istifadə edin.
Keyfiyyətə zəmanət: Aoi, empedance testi və istilik stres testləri də daxil olmaqla sərt sınaq protokollarını axtarın.
Özelleştirmə seçimləri: Xüsusi tətbiq tələbləriniz üçün uyğun həllər təklif edən bir təchizatçı seçin.
Qurğuşun vaxtı və ölçülməsi: Kütləvi istehsal üçün miqyaslı olmaq qabiliyyəti ilə birləşdirilmiş sürətli prototipləmə çox vacibdir.
Falway, tibbi, avtomobil, aerokosmik və istehlakçı elektronikası daxil olmaqla sənayesi üçün yüksək keyfiyyətli həllər təqdim edən təcrübə illəri olan bir təcrübə, uzun illər təcrübəsidir. Məhsullarımız ən müasir avadanlıqlardan istifadə edərək istehsal olunur, IPC-6013 standartlarına uyğundur və yüksək səviyyəli performans təmin etmək üçün ciddi keyfiyyət testindən keçir.
Mürəkkəb bir çoxsaylı bir dizayn və ya səmərəli prototipə ehtiyacınız varsa, Fanyway dizayn məsləhətləşməsindən son istehsal üçün hərtərəfli dəstək verir.
Q1. Məhsul dizaynında sərt Flex PCB istifadə etməyin əsas faydaları hansılardır?
A1. Sərt Flex PCB yığcam dizaynlara imkan verir, ümumi çəki azaldır, qarşılıqlı əlaqələri minimuma endirir və siqnal bütövlüyünü artırır. Bu faydalar onları etibarlılığın və miniatürləşmənin aerokosmik, avtomobil və tibbi texnologiya kimi kritik olduğu sənaye sahələri üçün ideal hala gətirir.
Q2. Rigid Flex PCB-lər ənənəvi sərt PCB-lərdən daha bahalıdır?
A2. Sərt Flex PCB-lərin ilkin istehsal dəyəri daha yüksək ola bilərsə də, təvəllüdüyü yaxşılaşdırmağı və səmərəli məclisin yaxşılaşdırılması ilə ümumi istehsal xərclərini tez-tez azaldır. Yüksək performanslı tətbiqlərdə məhsulun ömrü boyu əhəmiyyətli xərclərə qənaət edir.
Sərt Flex PCB, misilsiz dizayn rahatlığı, etibarlılığı və performansı təmin edərək müasir elektronikanı yenidən müəyyənləşdirir. Mühəndislərə tibbi texnologiyadan aerokosmosa qədər olan sahələrin artan tələblərinə cavab verən kompakt, lakin möhkəm məhsullar yaratmağa imkan verirlər.
AtFalway, ehtiyaclarınıza uyğun yüksək keyfiyyətli sərt Flex PCB istehsalında ixtisaslaşırıq. Ən qabaqcıl qurğularımız, ciddi sınaq protokolları və mühəndislik təcrübəsi ilə, məhsullarınız üçün optimal performans və etibarlılıq əldə etməyə kömək edirik.
Elektron dizaynınızı növbəti səviyyəyə almağa hazırsınız?Bizimlə əlaqə saxlayınBu gün Layihənizi müzakirə etmək və Fanyway'ın mükəmməl sərt çevik PCB həllini necə çatdıra biləcəyini kəşf etmək.
-
