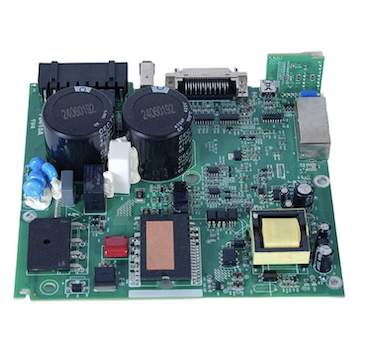

Yüksək dəqiqlikli Micro BGA Ball Grid Array PCB Assambleyası

Fanway tərəfindən yüksək dəqiqlikli Micro BGA Ball Grid Array PCB Montaj xidməti komponent gövdəsi altında etibarlı lehim birləşmələrinə nail olmaq üçün dəqiq yerləşdirmə avadanlığını, idarə olunan istilik profilini və 2D/3D rentgen yoxlamasını birləşdirir. Yerləşdirmə dəqiqliyi boşluqların, əyilmələrin və yastıqda baş qüsurlarının qarşısını almaq üçün kalibrlənmiş yenidən axın profilləri ilə 0,25 mm-ə qədər incə səsli BGA-ları dəstəkləyir. BGA Printed Circuit Boards İstehsal xidmətinə BGA marşrutu üçün PCB planının optimallaşdırılması, səlahiyyətli təchizat zəncirləri vasitəsilə komponentlərin alınması və IPC-A-610 qəbul meyarlarına uyğun olaraq montajdan sonrakı yoxlama daxildir. Komponentin dəyişdirilməsi və ya təkmilləşdirilməsi tələb olunan lövhələr üçün xidmət idarə olunan istilik profillərindən istifadə edərək BGA-nın çıxarılması, yastiqciqların təmizlənməsi, yenidən toplanması və yenidən qoşulmasını təmin edir.

BGA PCB Assambleyası nədir?

BGA (Ball Grid Array) PCB montajı Ball Grid Array komponentlərinin səthə montaj texnologiyasından istifadə edərək çap dövrə lövhəsinə quraşdırılması prosesidir. Perimetri ətrafında aparatları olan ənənəvi paketlərdən fərqli olaraq, BGA komponentləri cihazın alt tərəfində bir şəbəkədə düzülmüş bir sıra lehim toplarına malikdir. Quraşdırma zamanı BGA lehimlə yapışdırılmış yastıqlara yerləşdirilir və həm elektrik, həm də mexaniki əlaqələr yaratmaq üçün lehim toplarının əridiyi bir sobadan keçirilir. Birləşmələr komponent gövdəsinin altında gizləndiyi üçün standart vizual yoxlama lehim keyfiyyətini yoxlaya bilməz; X-ray müayinəsi tələb olunur.

BGA Paket növləri və İstifadələri

BGA montaj prosesi

Yüksək dəqiqlikli Micro BGA Ball Grid Array PCB Montaj prosesi birgə etibarlılığı təmin etmək üçün idarə olunan ardıcıllığı izləyir:

1. PCB hazırlanması və lehim pastası tətbiqi

Lehim pastası trafaretdən istifadə edərək PCB yastıqlarına çap olunur. Yapıştırma həcmi və hizalanması vacibdir; qeyri-kafi pasta açılmağa, həddindən artıq pasta isə körpülərə səbəb olur.

2. BGA yerləşdirilməsi

BGA komponenti görmə uyğunluğu ilə avtomatlaşdırılmış seç və yer avadanlığından istifadə edərək lehimlə yapışdırılmış yastıqlara yerləşdirilir. Yerləşdirmə dəqiqliyi mikron daxilində olmalıdır ki, hər bir lehim topunun müvafiq pad ilə hizalanmasını təmin etsin.

3. Reflow lehimləmə

Yığılmış lövhə idarə olunan istilik profili ilə yenidən axan sobadan keçir. Profilə hər biri xüsusi BGA paketi və lehim ərintisi (SAC305 qurğuşunsuz və ya Sn63Pb37 evtektik) ilə kalibrlənmiş əvvəlcədən qızdırmaq, islatmaq, yenidən axıtmaq və soyutma mərhələləri daxildir. Düzgün profilləmə boşluqların, əyilmələrin və yastıq başındakı qüsurların qarşısını alır.

4. Soyutma və bərkimə

Lehim birləşmələrini bərkitmək üçün lövhə nəzarət olunan sürətlə soyudulur. Sürətli soyutma stresə səbəb ola bilər; yavaş soyutma taxıl böyüməsinə səbəb ola bilər. Soyutma dərəcəsi lövhəyə və komponent materiallarına uyğundur.

5. Yoxlama

BGA birləşmələri üçün rentgen müayinəsi məcburidir, çünki birləşmələr optik olaraq gizlənir. 2D X-ray oynaqların forması və düzülməsi üçün yuxarıdan-aşağı təsviri təmin edir; 3D rentgen (CT) boşluqların təhlili və qüsurların aşkarlanması üçün kəsişmə görünüşlərini təmin edir.

6. İkinci dərəcəli proseslər

Tələblərdən asılı olaraq, lövhələr BGA montajından sonra təmizləmə, uyğun örtük və ya funksional sınaqdan keçə bilər.

Keyfiyyətə Necə Nəzarət Edilir və Yoxlayırıq?

Yüksək dəqiqlikli Micro BGA Ball Grid Array PCB Assambleyası lehim birləşmələri gizlədildiyi üçün unikal yoxlama problemləri təqdim edir. Fanway birgə bütövlüyünü yoxlamaq üçün bir neçə yoxlama metodundan istifadə edir:

X-ray müayinəsi (2D və 3D)

X-ray bütün BGA lehim birləşmələrinin qeyri-dağıdıcı təsvirini təmin edir. Yaxşı oynaqlar massiv boyunca vahid ölçüdə ardıcıl olaraq dairəvi görünür. X-ray boşluqları, körpüləri, açılışları, baş-yastıq qüsurlarını və kifayət qədər nəmlənməni aşkar edir. Etibarsızlıq faizi hesablanır və IPC-A-610 qəbul limitləri ilə müqayisə edilir.

Avtomatlaşdırılmış optik yoxlama (AOI)

AOI BGA gövdəsini görə bilməsə də, komponentlərin düzülməsini, paralelliyini və ətrafdakı lehim birləşmələrini yoxlayır. O, həmçinin BGA-nın mövcudluğunu və düzgün istiqamətini yoxlayır.

Dövrədaxili sınaq (İKT)

İKT BGA-nın PCB-yə elektrik bağlantısını yoxlayır, şortları, açarları yoxlayır və komponent dəyərlərini düzəldir.

Funksional sınaq

Yığılmış lövhə, BGA-nın spesifikasiyaya uyğun olduğunu təsdiqləmək üçün iş şəraitində sınaqdan keçirilir.

BGA Rework və Reballing

Yüksək Precision Micro BGA Ball Grid Array PCB Assambleyasının komponenti qüsurlu olduqda və ya dəyişdirilməsi tələb olunduqda, BGA yenidən işləməsi xüsusi avadanlıq və idarə olunan istilik profillərindən istifadə etməklə həyata keçirilir. Prosesə daxildir:

1. Komponentin çıxarılması: Lövhə əyilməməsi üçün aşağıdan əvvəlcədən qızdırılır. Üst qızdırıcı lehim toplarını əritmək üçün lokallaşdırılmış istilik profilini tətbiq edir. Vakuum alma borusu lehim əridildikdən sonra komponenti qaldırır. Yastığın zədələnməsinin qarşısını almaq üçün komponenti məcbur etmək və ya əyməkdən çəkinin.

2. Yastığın təmizlənməsi– Qalıq lehim, lehimləmə hörükləri və axını istifadə edərək PCB yastıqlarından çıxarılır. Yastıqlar təmizlənir və zədələnmək üçün yoxlanılır.

3. Reballing– Yenidən istifadə ediləcək komponentlər üçün köhnə lehim topları çıxarılır və yeni lehim kürələri yenidən toplanan trafaret və yenidən axın vasitəsilə bərkidilir. Komponent axarlanır, trafaretlə hizalanır və yeni kürələri əlavə etmək üçün qızdırılır.

3. Komponentin dəyişdirilməsi– Yenidən toplanan və ya yeni komponent PCB yastıqlarına uyğunlaşdırılır və idarə olunan istilik profilindən istifadə edərək yenidən axıdılır.

4. Yenidən işdən sonra yoxlama– X-ray yoxlaması yenidən işin uğurlu olduğunu və yeni birləşmələrin qəbul meyarlarına cavab verdiyini təsdiqləyir.

Proqramlar

Yüksək dəqiqlikli Micro BGA Ball Grid Array PCB Assambleyası yüksək I/O sıxlığı, siqnal bütövlüyü və istilik performansı tələb edən proqramlar üçün vacibdir:

AI və yüksək performanslı hesablama: GPU-lar, AI sürətləndiriciləri və server prosessorları minlərlə əlaqə ilə böyük FCBGA paketlərindən istifadə edir.

Telekommunikasiya: 5G əsas zolaqlı çiplər, şəbəkə prosessorları və kommutasiya ASIC-ləri yüksək sürətli məlumat ötürülməsi üçün incə səsli BGA tələb edir.

Tibbi cihazlar: Diaqnostik görüntüləmə avadanlığı, xəstə monitorları və portativ tibbi alətlər yığcam, etibarlı elektronika üçün BGA-dan istifadə edir.

Sənaye nəzarəti: PLC-lər, motor ötürücüləri və avtomatlaşdırma nəzarətçiləri emal və rabitə funksiyaları üçün BGA-dan istifadə edirlər.

Məişət elektronikası: Smartfonlar, planşetlər və geyilə bilən cihazlar məkan məhdud dizaynlar üçün mikro BGA-dan istifadə edir.

BGA PCB Assambleyası üçün niyə Fanway?

Dəqiq yerləşdirmə qabiliyyəti

Fanway-in yerləşdirmə avadanlığı 0,25 mm-ə qədər incə meydançalı BGA-nı dəstəkləyir, hər bir lehim topunun öz yastığına uyğunlaşmasını təmin edən görmə uyğunluğu ilə. Yerləşdirmə dəqiqliyi avtomatlaşdırılmış kalibrləmə və real vaxt rejimində əks əlaqə vasitəsilə təmin edilir.

Nəzarət olunan yenidən axın profili

Çox zonalı temperatur nəzarəti ilə yenidən axıdılan sobalar müxtəlif BGA paket növləri və lehim ərintiləri üçün dəqiq istilik profillərini təmin edir. Profillər boşluqların və əyilmələrin qarşısını almaq üçün hər bir montaj üçün hazırlanır və təsdiqlənir.

X-ray müayinəsi

2D və 3D rentgen yoxlama sistemləri hər lövhədə hər BGA üçün birgə keyfiyyəti yoxlayır. Boşaltma faizi ölçülür və sənədləşdirilir.

BGA-nın yenidən işlənməsi və yenidən toplanması

Fanway, split-görmə optikləri və idarə olunan istilik profilləri ilə xüsusi yenidən işləmə stansiyalarından istifadə edərək, BGA-nın çıxarılması, yastiqciqların təmizlənməsi, yenidən toplanması və dəyişdirilməsi xidmətlərini təqdim edir. Yenidən işləmə IPC-7711/7721 standartlarına uyğun olaraq həyata keçirilir.

Başdan-başa xidmət

Komponentlərin alınması, yığılması, təftişi və yenidən işlənməsi vasitəsilə BGA marşrutlaşdırması üçün PCB planının optimallaşdırılmasından Fanway bir əlaqə nöqtəsi vasitəsilə tam BGA PCB montaj xidmətləri təqdim edir.

Sertifikatlar

Fanway ISO9001, ISO13485 və IATF16949 sertifikatlarına malikdir, montaj prosesləri IPC-A-610 və IPC-7095 standartlarına uyğundur.

Ümumi tez-tez verilən suallar

S: Fanway-in yığa biləcəyi minimum BGA səsi nə qədərdir?
A: Fanway 0,25 mm aralığa qədər BGA montajını dəstəkləyir. Standart meydançalara 1,0 mm, 0,8 mm, 0,65 mm, 0,5 mm və 0,4 mm daxildir.

S: BGA qurğularında hansı yoxlama aparılır?
A: X-ray yoxlaması (2D və 3D) bütün BGA birləşmələri üçün məcburidir. Boşaltma faizi IPC-A-610 meyarlarına əsasən ölçülür. AOI, İKT və funksional testlər də tələb olunduqda həyata keçirilir.

S: Fanway uğursuz olan BGA-nı yenidən işləyə bilərmi?
A: Bəli. Fanway idarə olunan istilik profilləri ilə xüsusi yenidən işləmə stansiyalarından istifadə edərək BGA-nın çıxarılması, yastiqciqların təmizlənməsi, yenidən toplanması və dəyişdirilməsini təmin edir. Yenidən işləmə IPC-7711/7721 standartlarına uyğun olaraq həyata keçirilir.

S: BGA PCB montajı üçün tipik istehsal müddəti nədir?
A: Prototip BGA montajları adətən 5-7 iş günü ərzində göndərilir. Həcm sifarişləri komponentlərin mövcudluğuna və lövhənin mürəkkəbliyinə əsasən planlaşdırılır.

S: Fanway hansı BGA paket növlərini dəstəkləyir?
A: Fanway PBGA, CBGA, FCBGA və mikro BGA paketlərini dəstəkləyir. Komponent qaynağı orijinallığı təmin etmək üçün səlahiyyətli təchizat zəncirləri vasitəsilə idarə olunur.
