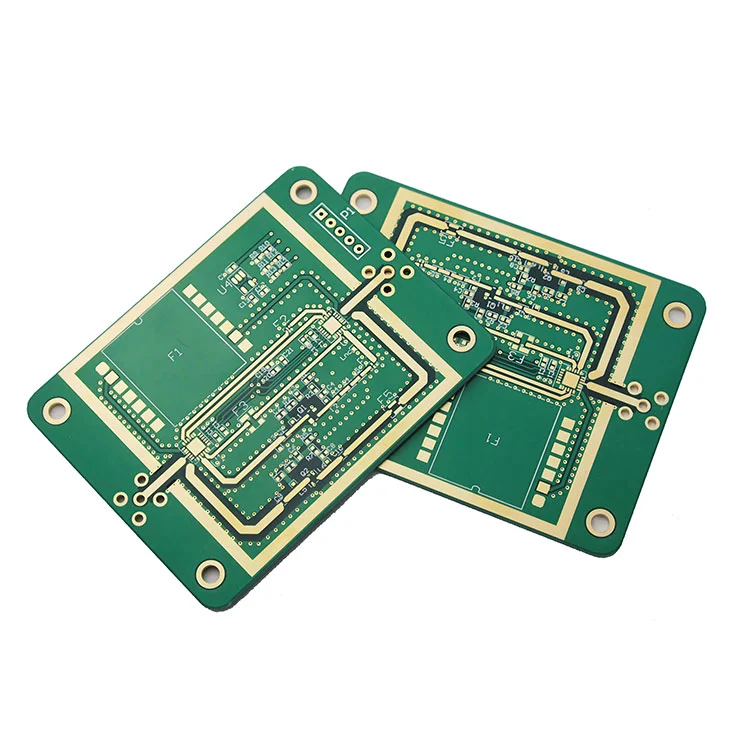

Yüksək tezlikli PCBtexnologiya GHz diapazonunda işləyən müasir RF, mikrodalğalı və yüksək sürətli rəqəmsal sistemlər üçün vacibdir. Tezliklər artdıqca, siqnal itkisi, empedans uyğunsuzluğu və elektromaqnit müdaxiləsi kritik dizayn problemlərinə çevrilir. Bu hərtərəfli bələdçi Yüksək Tezlikli PCB-nin siqnal bütövlüyünü necə yaxşılaşdırdığını, materialları, dizayn strategiyalarını, istehsal proseslərini, xərc amillərini və ümumi mühəndislik ağrı nöqtələrinə praktik həlləri araşdırdığını izah edir. 5G modullarını, avtomobil radarlarını, peyk sistemlərini və ya yüksək sürətli rabitə cihazlarını inkişaf etdirməyinizdən asılı olmayaraq, bu məqalə sabit və etibarlı performans əldə etməyə kömək edəcək aydın texniki məlumatlar təqdim edir.
Yüksək Tezlikli PCB adətən 500 MHz-dən yuxarı tezliklərdə etibarlı işləmək üçün hazırlanmışdır və çox vaxt çox GHz diapazonlarına qədər uzanır. Bu səviyyələrdə hətta dielektrik xassələrdə, mis pürüzlülüyündə və iz həndəsəsində kiçik dəyişikliklər belə dövrə davranışına əhəmiyyətli dərəcədə təsir göstərə bilər.
Ənənəvi lövhələrdən fərqli olaraq, Yüksək Tezlikli PCB dizaynları proqnozlaşdırıla bilən siqnal ötürülməsini təmin etmək üçün aşağı itkili materiallar, sıx idarə olunan empedans və dəqiq istehsal toleransları tələb edir.
Tezlik artdıqca:
Yüksək Tezlikli PCB texnologiyası qabaqcıl materialları optimallaşdırılmış dizayn metodologiyaları ilə birləşdirərək bu problemləri həll edir.
| Material | Dielektrik sabiti (Dk) | Zərər Tangensi (Df) | Ərizə |
|---|---|---|---|
| Dəyişdirilmiş FR-4 | 4.2–4.5 | 0,015–0,02 | Aşağı GHz dizaynları |
| Rogers Laminat | 2.2–3.5 | 0,0009–0,003 | RF və Mikrodalğalı |
| PTFE əsaslı | 2,0–2,5 | Ultra aşağı | Peyk və Radar |
| Karbohidrogen keramika | 3,0-3,5 | Aşağı | Avtomobil 77 GHz radarı |
Shenzhen Fanway Technology Co., Ltd kimi istehsalçılar istehsaldan əvvəl dielektrik sabitliyini və ardıcıllığını diqqətlə yoxlayır.
Effektiv stack-up dizaynı ekranlaşdırma və siqnal bütövlüyünü yaxşılaşdırır.
| Qat | Funksiya |
|---|---|
| Üst | RF siqnalının yönləndirilməsi |
| Daxili 1 | Yer təyyarəsi |
| Daxili 2 | Güc təyyarəsi |
| Aşağı | Ekranlama / İkinci dərəcəli siqnallar |
Düzgün yerə istinad EMI-ni minimuma endirir və empedans ardıcıllığını yaxşılaşdırır.
Yüksək tezlikli PCB istehsalı tələb edir:
Shenzhen Fanway Technology Co., Ltd partiyalar arasında sabit elektrik performansını təmin etmək üçün ciddi proses nəzarətini həyata keçirir.
Xərc sürücülərinə material seçimi, təbəqə sayı, empedans tolerantlığı və sınaq mürəkkəbliyi daxildir. RF materiallarını standart nüvələrlə birləşdirən hibrid stack-up dizaynları qiymət və performansı tarazlaşdıra bilər.
Qiymətləndirin:
Shenzhen Fanway Technology Co., Ltd çox materiallı hibrid lövhələr, dəqiq empedans nəzarəti, sürətli prototipləşdirmə və ciddi sınaq prosedurları daxil olmaqla hərtərəfli Yüksək Tezlikli PCB istehsalı həllərini təqdim edir. Onların mühəndis komandası GHz tətbiqlərində ardıcıl performansı təmin edərək, dizaynın nəzərdən keçirilməsindən kütləvi istehsala qədər müştərilərə dəstək verir.
S1: Yüksək Tezlikli PCB materiallarını hansı tezlikdə nəzərdən keçirməliyəm?
Ümumiyyətlə 500 MHz-dən yuxarı, xüsusilə çox GHz diapazonlarında işləyərkən.
S2: Standart FR-4 RF proqramlarını idarə edə bilərmi?
Yalnız məhdud aşağı tezlikli dizaynlar; daha yaxşı sabitlik üçün xüsusi RF materiallarına üstünlük verilir.
3-cü sual: Ən kritik parametr hansıdır?
İtkin tangens (Df) siqnalın zəifləməsinə əhəmiyyətli dərəcədə təsir göstərir.
S4: Siqnalın əks olunmasını necə azaltmaq olar?
Dəqiq empedans nəzarətini və düzgün yığma dizaynını təmin edin.
S5: Layihəmə necə başlaya bilərəm?
İstehsal etməzdən əvvəl dizayn sənədlərini nəzərdən keçirmək üçün təcrübəli istehsalçı ilə məsləhətləşin.
Yüksək Tezlikli PCB qabaqcıl GHz sistemlərində siqnalın bütövlüyünü qorumaq, itkiləri minimuma endirmək və sabit performansı təmin etmək üçün həlledici rol oynayır. Material seçimindən tutmuş dəqiq istehsala qədər hər bir detal önəmlidir.
Etibarlı, yüksək performanslı Yüksək Tezlikli PCB istehsalı dəstəyi axtarırsınızsa,Shenzhen Fanway Technology Co., Ltdekspert rəhbərliyi və istehsal mükəmməlliyi təmin etməyə hazırdır.
İnkişafda yeni RF və ya yüksək sürətli layihəniz varmı?Əlaqətexniki tələblərinizi müzakirə etmək və Yüksək Tezlik PCB ehtiyaclarınız üçün uyğunlaşdırılmış həlli əldə etmək üçün bu gün bizə müraciət edin.
