Fanway, məhsulunuzun müvəffəqiyyətinizi sürətləndirmək üçün unikal tələblərinizə dəqiq uyğunlaşdırılmış səmərəli və etibarlı sona qədər son PCB montaj xidmətləri təqdim edir.

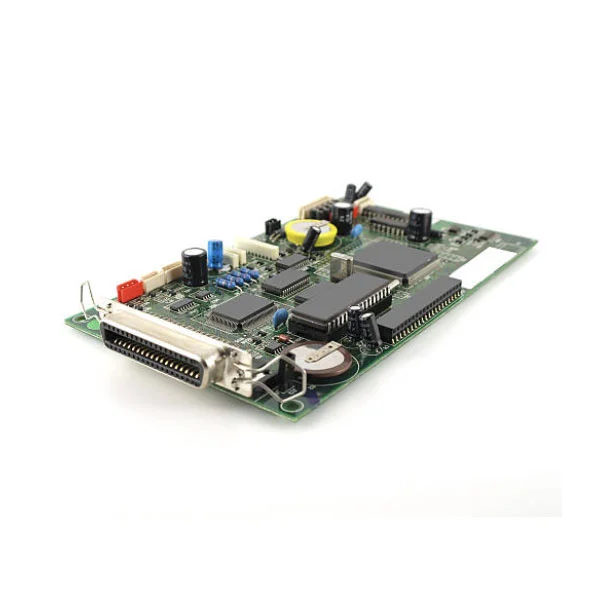

Fanway-in Hybrid SMT THT Texnologiyası PCB Quraşdırma Xidməti fundamental mühəndislik problemini həll edir: yüksək sürətli siqnalın işlənməsi üçün həm incə meydançalı səthə quraşdırılmış qurğular, həm də enerjinin idarə edilməsi və mexaniki dayanıqlıq üçün çuxurlu komponentlər tələb edən lövhələr. Bu xidmət iki ayrı prosesin sadə birləşməsindən ibarət deyil; bu, THT lehimləmə zamanı SMT birləşmələrini qoruyan, yalnız termal mühafizədən sonra seçici və ya dalğalı lehimləmə tətbiq edən və IPC-A-610 Class 2 standartlarına cavab verən montajları təmin edən diqqətlə ardıcıllaşdırılmış iş axınıdır. 12 illik qarışıq texnologiya təcrübəsi ilə Fanway SMT və THT zonaları arasında kritik qarşılıqlı əlaqəni idarə edir, sıx çip yerləşdirmələrinin məhsuldarlığa və etibarlılığa zərər vermədən böyük bağlayıcılar və güc cihazları ilə bir yerdə olmasını təmin edir.
Qarışıq montaj əsas dizayn məhdudiyyətini həll edir: heç bir tək texnologiya hər bir komponent növünü optimal şəkildə idarə etmir.
Siqnalın bütövlüyü və sıxlığı üçün SMT 01005 passivləri, 0,3 mm-lik BGA-ları və yüksək sürətli interfeysləri dəstəkləyir. Bu komponentlər dəqiq lehim pastası çapı və reflow profilləri tələb edir.
Güc və mexaniki dayanıqlıq üçün THT vibrasiya, daxiletmə dövrləri və yüksək cərəyanlara tab gətirməli olan birləşdiriciləri, releləri, transformatorları və böyük kondansatörləri idarə edir. Delikli birləşmələr 50N-dən çox çəkmə gücünü təmin edir, SMT uyğun ola bilməz.
PCB-niz hər iki kateqoriya tələb etdikdə, Hybrid SMT THT Texnologiyası PCB Montaj Xidməti yeganə praktik istehsal marşrutuna çevrilir. Bütün komponentləri bir texnologiyaya məcbur etmək cəhdi ya etibarlılığı (güc cihazları üçün SMT istifadə edərək) qurban verir, ya da boş yer itirir (incə səsli IC-lər üçün THT-dən istifadə).
Materiallar cədvəlinizi nəzərdən keçirin. Aşağıdakı qrupların hər ikisini ehtiva edirsə, qarışıq montaj tələb olunur.
SMT qrupu: BGA, QFP, QFN, LGA, çip rezistorları/kondensatorları (0402, 0603) və ya lövhədən keçməyən hər hansı komponent.
THT qrupu: DIP IC-lər, pin başlıqları, klemens blokları, böyük elektrolitik kondansatörlər, delikli nişanları olan güc MOSFET-ləri, transformatorlar və ya lövhə vasitəsilə mexaniki fiksasiya tələb edən hər hansı bir komponent.
Hər iki qrupa malik lövhələr təkcə SMT (THT komponentləri seç və yerləşdir yolu ilə yerləşdirilə bilməz) və ya tək THT istifadə edərək səmərəli şəkildə yığıla bilməz (incə aralıqlı SMT komponentləri körpü olmadan dalğa ilə lehimlənə bilməz). Hybrid SMT THT Technology PCB Montaj Xidməti bu dəqiq ssenari üçün hazırlanmış həlldir.
THT lehimləmə zamanı SMT birləşmələrini qorumaq üçün sabit bir ardıcıllığa əməl edirik.
Addım 1:Lehim pastası çapı və SMT yerləşdirilməsi. Stencil çapı pastanı yalnız SMT yastıqlarına tətbiq edir. Qarışıq lövhələr üçün müxtəlif zonalar üzrə pastanın qalınlığını tənzimləmək üçün addım trafaretlərindən istifadə edirik. Yüksək sürətli yerləşdirmə maşınları əvvəlcə SMT komponentlərini quraşdırır.
Addım 2:Yenidən lehimləmə. Lövhə SMT birləşmələrini tamamlamaq üçün yenidən axan sobadan keçir. Bu addım THT daxil edilməzdən əvvəl baş verməlidir, çünki yenidən axın temperaturları əksər THT komponentlərinə (xüsusilə plastik gövdəli birləşdiricilərə) zərər verə bilər.
Addım 3:THT daxil edilməsi. Operatorlar və ya avtomatlaşdırılmış daxiletmə maşınları THT aparatlarını örtüklü deşiklərdən yerləşdirir. Komponentlər lövhə ilə bərabər oturur; aparıcılar düz saxlanılır. Yaxınlıqdakı SMT lehim birləşmələrinin çatlamaması və ya PCB-nin əyilməsinin qarşısını almaq üçün daxiletmə qüvvəsinə nəzarət edilir.
Addım 4:Dalğa və ya seçmə lehimləmə. Çoxlu THT komponentləri olan lövhələr üçün dalğa lehimləmə bütün birləşmələri bir keçiddə tamamlayır. THT yastıqlarına yaxın SMT komponentləri ilə sıx qarışıq planlar üçün biz seçmə lehimləmə tətbiq edirik. Yalnız THT yastıqları ətrafdakı SMT birləşmələrinə istilik təsirini minimuma endirmək üçün daha kiçik dalğa hündürlüyü (2-5mm və 8-12mm şərti) ilə lehim alır.
Addım 5:Kəsmə, təmizləmə və yoxlama. Həddindən artıq tellər kəsilir, axın qalıqları təmizlənir, ardınca AOI vizual yoxlaması, gizli oynaqlar üçün rentgen (BGA, LGA) və funksional sınaq aparılır.
Üç DFM qaydası qarışıq montajın müvəffəqiyyətinə birbaşa təsir göstərir.
Zonaların ayrılması: ən azı 3 mm boşluq saxlayın. THT komponentlərini (konnektorlar, böyük kondansatörlər) lövhənin kənarlarına və ya künclərinə yaxın qoyun; incə səsli SMT cihazlarını (BGA) THT zonasından uzaqlaşdırın. Minimum 3 mm boşluq daxiletmə zamanı mexaniki müdaxilənin və dalğa lehimləmə zamanı lehimin sıçramasının qarşısını alır.
Çuxur diametri: 0,1-0,2 mm qurğuşun boşluğuna icazə verin. THT yastığı delikləri komponent qurğuşunun diametrindən 0,1-0,2 mm böyük olmalıdır. Çox sıx və daxil etmək çətin və ya qeyri-mümkün olur; çox boşdur və komponent sürüşür, bu da zəif lehim doldurulmasına və ya qeyri-kafi həlqəvi kontakta gətirib çıxarır.
Böyük mis təyyarələrdə termal relyef: Yerə və ya güc təyyarələrinə qoşulmuş THT yastıqları istilik relyef spikeri istifadə etməlidir. Onlar olmadan, mis təyyarə istiliyi çox tez keçir və soyuq lehim birləşmələrinə səbəb olur. Əlavə olaraq, dalğa lehimləmə zonalarının yaxınlığındakı SMT yastıqları lehim körpüsünün qarşısını almaq üçün yüksək temperaturlu lentlə örtülməlidir.
Hibrid SMT THT Texnologiyası PCB Montaj Xidməti universal seçim deyil; bu sektorlarda məcburidir.
Avtomobil elektronikası:ECU, BMS, ADAS modulları yüksək sıxlıqlı prosessorları (SMT) yüksək cərəyan birləşdiriciləri və relelərlə (THT) vibrasiyaya və istilik dövriyyəsinə tab gətirir.
Sənaye nəzarəti və enerji təchizatı:PLC-lər, servo sürücülər və sənaye güc modulları idarəetmə məntiqi üçün SMT-dən və effektiv istilik udma tələb edən güc MOSFET-ləri, transformatorlar və böyük kondansatörlər üçün THT-dən istifadə edir.
Tibbi cihazlar:Xəstə monitorları və diaqnostika avadanlığı sensorun ön hissələri üçün SMT-yə və mexaniki dayanıqlığın kritik olduğu yerlərdə güc birləşdiriciləri və tez-tez birləşdirilən interfeyslər üçün THT-yə əsaslanır.
Aerokosmik və müdafiə:Yüksək etibarlı sistemlər zərbə və vibrasiyaya məruz qalan bütün birləşmələr üçün THT-ni təyin edir, SMT isə nüvələri emal edir. Qarışıq montaj hər iki tələbi bir lövhədə qarşılamağın yeganə yoludur.
1. 12 illik qarışıq texnologiya təcrübəsi. Biz qurulduğumuz gündən SMT-THT qarışıq montajda ixtisaslaşmışıq. Komandamız dəqiq başa düşür ki, hansı sxemlər dalğa lehimləmə körpülərinə səbəb olur, hansı daxiletmə qüvvələri SMT birləşmələrini çatlayır və hansı istilik profilləri hər iki texnologiyanı qoruyur. Bu bilik dərsliklərdən deyil, yalnız illərin istehsal məlumatlarından əldə edilir.
2. IPC-A-610 Class 2 və ISO 9001:2015 sertifikatına malikdir. Hər bir lövhə AOI, rentgen və funksional testlərdən keçir. Tibbi və avtomobil müştəriləri üçün biz ISO 13485 və IATF 16949 standartlarına uyğun tam izlənilmə təmin edirik.
3. DFM-dən çatdırılmaya qədər bir pəncərə xidməti. Biz sizin Gerber və BOM-u nəzərdən keçiririk, komponentləri satın alırıq, SMT və THT montajını həyata keçiririk və yekun sınaqları keçiririk. Siz çoxlu təchizatçıları əlaqələndirməyə ehtiyac olmadan tam yığılmış, sınaqdan keçirilmiş lövhə alırsınız.
4. Prototipdən yüksək həcmə qədər çevik həcmlər. Standart qarışıq birləşmələr üçün NRE yoxdur. Mürəkkəb lövhələr üçün istehsala başlamazdan əvvəl mühəndislik təhlili və prosesin optimallaşdırılmasını təmin edirik.
S: Qarışıq montaj üçün tipik istehsal müddəti nədir?
A: Prototiplər 5-7 iş günü çəkir. Kiçik həcmlər (1000 ədəddən az) 7-10 gün çəkir. Böyük həcmlər ayrı-ayrılıqda qiymətləndirilir, adətən 10-15 iş günüdür.
S: Dalğalı lehimləmə əvəzinə selektiv lehimləmə nə vaxt istifadə edilməlidir?
Cavab: SMT komponentləri (BGA, QFN) THT yastıqlarından 5 mm məsafədə olduqda və ya THT komponentləri istiliyə həssas olduqda (məsələn, plastik korpuslu birləşdiricilər). Selektiv lehimləmə, yaxınlıqdakı SMT cihazlarını qoruyaraq, yalnız THT birləşmələrinə istilik tətbiq edir.
S: Qarışıq montaj üçün xüsusi PCB materialı tələb olunurmu?
A: Standart FR-4 əksər hallarda kifayətdir. Bununla belə, lövhədə yüksək güclü THT komponentləri (transformatorlar, güclü MOSFETlər) varsa, dalğa lehimləmə termal şokuna tab gətirmək üçün yüksək Tg materialını (Tg ≥ 150°C) tövsiyə edirik.
S: SMT və THT komponentləri eyni lövhənin tərəfində yerləşdirilə bilərmi?
A: Bəli. Hər ikisini yuxarı tərəfə yerləşdirmək adi haldır, alt tərəfi dalğa lehimləmə üçün təmiz buraxır. SMT yastıqları və THT dəlikləri arasında ən azı 2-3 mm boşluq saxlayın.
S: Fanway qurğuşunsuz lehimləməni dəstəkləyirmi?
A: Bəli. Yenidən axan və dalğalı lehimləmə sistemlərimiz SAC305 və digər qurğuşunsuz ərintilərlə tam uyğundur və müvafiq olaraq temperatur profilləri təyin olunur.
Layihəniz üçün qarışıq montaj qiymətləndirməsinə ehtiyacınız varmı? Gerber fayllarınızı və BOM-u mühəndis komandamıza göndərin. Biz 24 saat ərzində DFM hesabatını və kotirovkasını təqdim edəcəyik.
