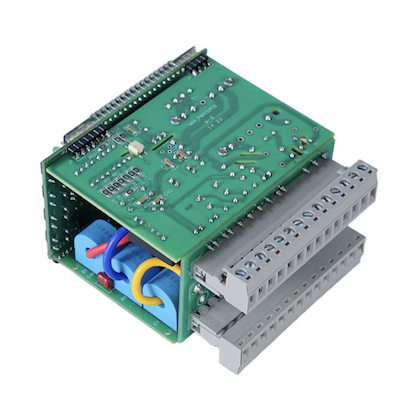

Fanway-dən BGA Paketi xidməti ilə Yüksək Sıxlıqlı PCB Devre Paneli Yığıncağı süni intellekt prosessorları, telekommunikasiya avadanlıqları, tibbi cihazlar və sənaye nəzarətləri üçün uyğundur. BGA paketləri emal üçün silikon kalıp, kalıbı substrata birləşdirən bir-birinə birləşdirən təbəqə və PCB-yə qoşulan alt tərəfdə bir lehim topu sırası ilə qurulur. Bu dizayn yüksək əlaqə sıxlığı, daha yaxşı elektrik performansı üçün qısa siqnal yolları, lövhəyə səmərəli istilik ötürülməsi və kiçik yerləşdirmə ofsetlərini düzəldən lehimləmə zamanı özünü uyğunlaşdırma xüsusiyyətini təmin edir. Xidmətimiz montaj və yekun yoxlama vasitəsilə PCB layout dəstəyindən tam iş axını idarə edir.
BGA paketləri PCB-yə komponentin alt tərəfindəki lehim topu sırası vasitəsilə qoşulur. Yenidən axan proses zamanı bütün lehim topları eyni vaxtda ərimə nöqtəsinə qədər qızdırılır. Ərinmiş lehimin səthi gərginliyi komponenti PCB yastıqları ilə dəqiq uyğunlaşdıraraq eyni vaxtda elektrik, mexaniki və istilik əlaqələri yaradır. Bu öz-özünə uyğunlaşma effekti kiçik yerləşdirmə səhvlərini kompensasiya edir və BGA birləşmələrinin kiçik meydança ölçülərinə baxmayaraq yüksək məhsuldarlığa nail ola bilməsinin səbəbidir.
BGA qablaşdırması aşağıdakı üstünlüklərə görə yüksək səviyyəli çiplər üçün əsas seçimdir.
Yüksək sıxlıq
Kompakt dizaynda yüzlərlə və ya minlərlə əlaqəni dəstəkləyir.
Üstün elektrik performansı
Bu, endüktans və müqaviməti azaldan, RF və yüksək sürətli tətbiqlər üçün yüksək tezlikli siqnal təhrifini effektiv şəkildə minimuma endirən qısa qarşılıqlı əlaqə yollarından gəlir.
Daha yaxşı istilik idarəetməsi
Bu, lehim toplarının PCB-yə istiliyi ənənəvi qurğulardan daha səmərəli keçirməsi səbəbindən baş verir.
Öz-özünə uyğunlaşma effekti
BGA dövrə lövhələri PCB-nin səth montajı o deməkdir ki, yenidən axma zamanı ərimiş lehimin səthi gərginliyi avtomatik olaraq kiçik yerləşdirmə sapmalarını düzəldir və montaj məhsuldarlığını artırır.
BGA Paketi ilə Yüksək Sıxlıqlı PCB Devre Paneli Yığıncağı SMT montajının ən tələbkar seqmentidir. Etibarlı birləşmələrə nail olmaq üçün hər bir addım dəqiq nəzarət tələb edir.
1. PCB Pad Dizaynı
İki seçim mövcuddur. NSMD yastıqlarının yastığın kənarları üzərində lehim maskası yoxdur, ardıcıl ölçülər və daha güclü mexaniki birləşmələr təmin edir. SMD yastıqlarında yastığın kənarlarını örtən, termal gərginliyi cəmləyən və daha kiçik effektiv lehim sahəsi ilə nəticələnən lehim maskası var. Yüksək sürətli rəqəmsal sxemlər üçün NSMD-ə üstünlük verilir. BGA hündürlüyü 0,5 mm və ya aşağı düşdükdə, ənənəvi it-sümüyünün ventilyatoru uyğunlaşa bilmədiyi üçün vasitəsilə-in-pad zəruri olur. Doldurma və örtmə ilə düzlük vacibdir. Qeyri-bərabər səthlər təkrar axma zamanı boşluqlar yaradır.
2. Stencil Design
Stencil dizaynı lehim pastası həcmini müəyyənləşdirir. İncə səsli BGA birləşmələri üçün diyafram ölçüsü kompensasiyasına malik lazerlə kəsilmiş və elektro-cilalanmış trafaretlər tələb olunur. 0,4 mm diametrli BGA-lar üçün trafaret qalınlığı adətən 0,1 mm-dir. Aperture ölçüsü və forması hər BGA top ölçüsü üçün düzgün pasta həcminə nail olmaq üçün tənzimlənir.
3. Yerləşdirmə
BGA komponentləri görmə uyğunluğu olan avtomatlaşdırılmış seç və yer avadanlığı ilə yerləşdirilir. +/- 0,03 mm-lik yerləşdirmə dəqiqliyi hər bir lehim topunun müvafiq pad ilə hizalanmasını təmin edir.
4. Reflow lehimləmə
Reflow profili BGA montajında ən vacib parametrdir. Profil dörd mərhələdən ibarətdir. Əvvəlcədən isitmə, əyilmənin qarşısını almaq üçün BGA və PCB arasındakı temperatur fərqini azaldan saniyədə 1 ilə 3°C arasında eniş sürətindən istifadə edir. Islatma 150-200°C-də 60-90 saniyə saxlayır, axını aktivləşdirir və oksidləri çıxarır. Yenidən axıdılması qurğuşunsuz SAC305 üçün 235 ilə 245°C arasında pik temperatura çatır, likvidlikdən 60 ilə 90 saniyədən yuxarı vaxt. Soyutma saniyədə 2 ilə 4°C arasında soyutma sürətindən istifadə edərək, yorğunluq müddətini artırmaq üçün taxıl strukturunu təmizləyir. Minimumdan aşağı temperaturlar soyuq oynaqlara səbəb olur. Maksimumdan yuxarı olan temperaturlar BGA komponentinin daxili strukturuna ziyan vurur.
Fanway-dən BGA Paketi xidməti ilə Yüksək Sıxlıqlı PCB Devre Paneli Assambleyasına aşağıdakı texniki imkanlar daxildir.
BGA Ölçü Aralığı: 1x1mm-dən 50x50mm-ə qədər BGA komponentlərinin yığılması, portativ qurğular üçün mikro BGA-ları və yüksək performanslı prosessorlar üçün böyük gövdəli FCBGA-ları əhatə edir.
Pitch ölçüsü: +/- 0,03 mm yerləşdirmə dəqiqliyi ilə minimum addım 0,4 mm. 0,4 mm-dən aşağı olan meydançalar ayrı-ayrılıqda qiymətləndirilir.
Lövhə qatının sayı: 1-dən 108-ə qədər olan lövhələr üçün montaj dəstəyi, mürəkkəb yüksək qatlı arxa panellər vasitəsilə sadə ikitərəfli lövhələri əhatə edir.
Lövhə qalınlığı: 0,2 mm-dən 10,0 mm-ə qədər lövhə qalınlığını dəstəkləyir, sərt arxa panellər vasitəsilə çevik sxemləri əhatə edir.
Passiv Komponent Dəstəyi: Eyni lövhədə BGA paketləri ilə yanaşı 01005 və 0201-ə qədər passiv komponentləri yığır.
Lehim topları: Həm qurğuşunlu, həm də qurğuşunsuz lehim ərintilərini dəstəkləyir.
Sertifikatlar: ISO9001, ISO14001, ISO13485, RoHS, IPC.
BGA PCB montajı yüksək I/O sıxlığı, siqnal bütövlüyü və istilik performansı tələb edən proqramlar üçün vacibdir. BGA Paketi ilə Yüksək Sıxlıqlı PCB Devre Paneli Bu əsas sektorlara xidmət edir.
AI və Yüksək Performanslı Hesablama: GPU-lar, AI sürətləndiriciləri və server prosessorları minlərlə əlaqə ilə böyük FCBGA paketlərindən istifadə edir.
Telekommunikasiya: 5G əsas zolaqlı çiplər, şəbəkə prosessorları və kommutasiya ASIC-ləri yüksək sürətli məlumat ötürülməsi üçün incə səsli BGA tələb edir.
Tibbi Cihazlar: Diaqnostik görüntüləmə avadanlığı, xəstə monitorları və portativ tibbi alətlər yığcam, etibarlı elektronika üçün BGA-dan istifadə edir.
Sənaye nəzarəti: PLC-lər, motor ötürücüləri və avtomatlaşdırma nəzarətçiləri emal və rabitə funksiyaları üçün BGA-dan istifadə edirlər.
İstehlak Elektronikası: Smartfonlar, planşetlər və geyilə bilən cihazlar məkan məhdud dizaynlar üçün mikro BGA-dan istifadə edir.
Dəqiq Yerləşdirmə Avadanlığı
+/- 0,03 mm-lik yerləşdirmə dəqiqliyi 0,4 mm-ə qədər incə səsli BGA-nı dəstəkləyir.
Nəzarət olunan Reflow Profili
Çox zonalı reflow sobaları müxtəlif BGA paket növləri və lehim ərintiləri üçün dəqiq istilik profillərinə imkan verir.
X-ray müayinəsi
2D və 3D rentgen sistemləri hər lövhədə hər BGA üçün birgə keyfiyyəti yoxlayır.
BGA Rework və Reballing
Nəzarət olunan istilik profilləri olan xüsusi yenidən işləmə stansiyaları IPC-7711/7721 standartlarına uyğun olaraq BGA-nın çıxarılması, yastiqciqların təmizlənməsi, yenidən toplanması və dəyişdirilməsini həyata keçirir.
Dizayn dəstəyi
BGA marşrutlaşdırmasının optimallaşdırılması üçün PCB layout məsləhətləri, o cümlədən pad dizayn tövsiyələri və vasitəsilə-in-pad strategiyaları.
Tam Xidmət
Komponentlərin alınması, yığılması, təftişi və yenidən işlənməsi vasitəsilə PCB yerləşdirmənin optimallaşdırılmasından, hamısı bir əlaqə nöqtəsi vasitəsilə.
Sertifikatlar
ISO9001, ISO14001, ISO13485, RoHS, IPC, IPC-A-610 və IPC-7095 standartlarına uyğun montaj prosesləri ilə.
Fanway xüsusi dizayn və istehsal tələblərinə uyğunlaşdırılmış BGA Paketi xidmətləri ilə fərdiləşdirilmiş Yüksək Sıxlıqlı PCB Devre Paneli Yığıncağı təqdim edir.
Dizayn dəstəyiMühəndislik komandamız BGA paketləri üçün yerləşdirmə və fan-out marşrutu vasitəsilə pad dizaynını optimallaşdırmaq üçün PCB yerləşdirmə mərhələsində sizinlə işləyir və istehsal başlamazdan əvvəl montaj problemləri riskini azaldır.
Komponent mənbəBiz BGA komponentlərinin tədarükünü səlahiyyətli təchizat zəncirləri vasitəsilə həyata keçiririk, orijinallığı və izlənməsini təmin edirik. Uzun istehsal müddəti və ya istismar müddəti bitmiş komponentlər üçün biz alternativ tövsiyələr təqdim edirik.
Montaj SeçimləriXidmətlərə prototipin yığılması, həcm istehsalı, yenidən işlənməsi, yenidən toplanması və komponentlərin dəyişdirilməsi daxildir. Biz sizin layihə mərhələsinə və cədvəl tələblərinə uyğunlaşırıq.
Fərdi TestTest protokolları hər bir layihə üzrə müəyyən edilir, vahid şəkildə tətbiq edilmir. Biz yoxlama və sınaqları xüsusi BGA paket növünə, lövhənin mürəkkəbliyinə və tətbiq tələblərinə uyğunlaşdırırıq.
Qablaşdırma və ÇatdırılmaLövhələr təmizlənir, göstərildiyi təqdirdə örtülür, ESD standartlarına uyğun olaraq qablaşdırılır və tam izlənilmə sənədləri ilə birlikdə təyin etdiyiniz yerə göndərilir.
S: Fanway-in yığa biləcəyi minimum BGA səsi nə qədərdir?
A: Fanway standart olaraq 0,4 mm aralığa qədər BGA montajını dəstəkləyir. 0,4 mm-dən aşağı olan meydançalar ayrı-ayrılıqda qiymətləndirilir.
S: Fanway BGA montajı üçün dizayn dəstəyi təmin edirmi?
A: Bəli. Fanway, pad dizaynı, pad vasitəsilə doldurma və fan-out strategiyaları ilə bağlı tövsiyələr daxil olmaqla, BGA marşrutlaşdırmasının optimallaşdırılması üçün PCB layout məsləhətləri təqdim edir.
S: BGA montajı üçün tipik dönüş müddəti nədir?
A: Prototip BGA montajları adətən 5-7 iş günü ərzində göndərilir. Həcm sifarişləri komponentlərin mövcudluğuna və lövhənin mürəkkəbliyinə əsasən planlaşdırılır. Sürətli xidmətlər mövcuddur.
S: Fanway uğursuz olan BGA-nı yenidən işləyə bilərmi?
A: Bəli. Fanway idarə olunan istilik profilləri ilə xüsusi yenidən işləmə stansiyalarından istifadə edərək BGA-nın çıxarılması, yastiqciqların təmizlənməsi, yenidən toplanması və dəyişdirilməsini təmin edir. Yenidən işləmə IPC-7711/7721 standartlarına uyğun olaraq həyata keçirilir.
S: Fanway hansı BGA paket növlərini dəstəkləyir?
A: Fanway PBGA, CBGA, FCBGA, Micro BGA və LGA paketlərini, həmçinin µBGA, CTBGA, CABGA, CVBGA və VFBGA-nı dəstəkləyir.
