FR4 PCBelektronika sənayesində ən çox istifadə edilən çap dövrə lövhəsi substratlarından biridir. Bu hərtərəfli məqalədə biz FR4 PCB-nin nə demək olduğunu, necə istehsal edildiyini, harada tətbiq edildiyini və niyə müasir elektronikanın dizaynı və istehsalı üçün təməl material olaraq qaldığını araşdırırıq.
Bu məqalə FR4 PCB-nin mənasını, xüsusiyyətlərini, istehsal proseslərini, üstünlüklərini, məhdudiyyətlərini, real dünya tətbiqlərini və alternativ PCB materialları ilə müqayisələrini izah edir. O, mühəndislər, həvəskarlar, alıcılar və texnologiya həvəskarları üçün praktiki anlayışlar təqdim edir. Siz həmçinin FR4 PCB-lərlə bağlı ümumi suallara cavab verən ətraflı FAQ bölməsini tapa bilərsiniz.

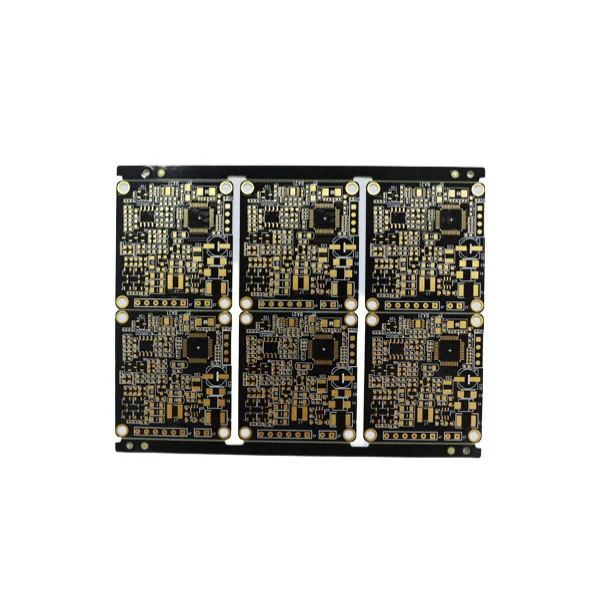

AnFR4 PCBistifadə edən Çaplı Devre lövhəsinə istinad edirFR4əsas material kimi. FR4 "Alov Gecikdirici 4" mənasını verir, bu, fiberglasla gücləndirilmiş epoksi laminat materialına təyin edilmiş bir dərəcəli təyinatdır. Güclü mexaniki gücü, əla elektrik izolyasiyası və geniş temperatur diapazonunda işləmə qabiliyyətinə görə əksər elektronikalarda istifadə olunan faktiki standart substratdır.
“PCB” termini elektron komponentləri həkk olunmuş mis dövrə və örtüklü deşiklər vasitəsilə birləşdirən platforma deməkdir. FR4 ilə birləşdirildikdə, o, ucuz istehlak elektronikasından tutmuş sənaye idarəetmə sistemlərinə qədər hər şey üçün uyğun olan davamlı və etibarlı lövhə təşkil edir.
FR4 PCB istehsalı ardıcıllıq və keyfiyyəti təmin etmək üçün bir neçə dəqiq addımları əhatə edir. Əsas elementlərə mis folqa, FR4 laminat təbəqələr və xammalı funksional dövrə lövhələrinə çevirən bir sıra proseslər daxildir.
PCB istehsalı üçün FR4 materialının seçilməsi onu bir çox tətbiqlər üçün ideal edən bir sıra üstünlüklər təklif edir. Onun balanslaşdırılmış performansı, qənaətcilliyi və çox yönlü olması onun geniş yayılmasına kömək edir.
PCB dizaynı üçün material seçərkən mühəndislər performans və etibarlılığa təsir edən bir neçə əsas xüsusiyyətləri qiymətləndirirlər. FR4 bir çox meyarlar üzrə əlverişli xüsusiyyətlər nümayiş etdirir.
| Əmlak | Təsvir | Tipik Dəyər / Qeyd |
|---|---|---|
| Dielektrik sabiti (Dk) | PCB-nin elektrik enerjisini saxlamaq qabiliyyətini göstərir. | ~4,3–4,8 |
| İstilik Sabitliyi | Qırılmadan istiliyə tab gətirmək qabiliyyəti. | ~130°C-ə qədər |
| Dartma Gücü | Mexanik deformasiyaya qarşı müqavimət. | Yüksək |
| Alov gecikdiricilik | Yanğın riskinin mövcud olduğu tətbiqlərdə təhlükəsizlik. | UL94 V-0 reytinqinə cavab verir |
| Nəmlik Müqaviməti | Rütubətli mühitlərdə lövhələr üçün vacibdir. | Yaxşı |
FR4 PCB-lər çox yönlü və etibarlı olduğuna görə hər yerdə mövcuddur. Aşağıda FR4-ün olduqca yaxşı performans göstərdiyi tətbiqlərə ümumi baxış verilmişdir.
Mühəndislər tez-tez FR4 və poliimid, Rogers və ya metal əsas substratlar kimi alternativ materiallar arasında seçim edirlər. Hər bir material xüsusi ehtiyaclara uyğun unikal üstünlüklər təklif edir.
| Material | Üçün ən yaxşısı | Üstünlüklər | Məhdudiyyətlər |
|---|---|---|---|
| FR4 | Ümumi elektronika | Ucuz, güclü, etibarlı | Yüksək tezlikli RF üçün ideal deyil |
| Poliimid | Çevik PCB-lər | Yüksək istilik müqaviməti, çevik | Daha yüksək xərc |
| Rogers | Yüksək tezlikli RF | Aşağı itki, sabit Dk | Bahalı |
| Metal nüvə | Power LED tətbiqləri | Əla istilik yayılması | Ağır və bahalı |
S:PCB-də "FR4" nə deməkdir?
A:FR4 "Alov Gecikdirici 4" mənasını verir, yanğına davamlı olan və PCB-lər üçün struktur möhkəmliyini təmin edən şüşə ilə gücləndirilmiş epoksi laminatı göstərir.
S:Nə üçün FR4 PCB sənayesində bu qədər geniş istifadə olunur?
A:FR4 mexaniki gücü, elektrik izolyasiyasını, istilik müqavimətini və qənaətcilliyi özündə birləşdirərək onu geniş elektron tətbiqetmələr üçün uyğun edir.
S:FR4 yüksək tezlikli RF proqramlarında istifadə edilə bilərmi?
A:FR4 aşağı tezlikli dövrələrdə istifadə edilsə də, yüksək tezlikli RF sxemləri daha yaxşı siqnal bütövlüyü üçün tez-tez daha az dielektrik itkiləri olan Rogers kimi materiallar tələb edir.
S:Rütubət FR4 PCB-lərə necə təsir edir?
A:FR4 yaxşı nəmlik müqavimətinə malikdir, lakin yüksək rütubətə uzunmüddətli məruz qalma hələ də performansa təsir göstərə bilər. Qoruyucu örtüklər və konformal təbəqələr bunu azaltmağa kömək edir.
S:FR4 avtomobil elektronikası üçün uyğundurmu?
A:Bəli, FR4 istilik sabitliyi və davamlılığına görə avtomobil elektronikasında geniş istifadə olunur, baxmayaraq ki, ekstremal mühitlər üçün xüsusi yüksək temperatur variantları seçilə bilər.
AnlayışFR4 PCBelektron dizayn və istehsalla işləyən və ya öyrənən hər kəs üçün vacibdir. Onun balanslaşdırılmış xüsusiyyətləri onu dünyada saysız-hesabsız cihazlar üçün əsas material halına gətirir. İstər yeni layihə üçün materialları qiymətləndirirsiniz, istərsə də təchizatçı seçirsinizsə, FR4 etibarlı seçim olaraq qalır.
