Bugünkü rəqabətli elektronika istehsalı mənzərəsində düzgün çap dövrə lövhəsi materialının seçilməsi məhsulun etibarlılığına, xərclərin səmərəliliyinə və istehsalın miqyasına əhəmiyyətli dərəcədə təsir göstərə bilər. FR-4 müzakirələrdə üstünlük təşkil etsə də,CEM-1 PCBbir çox tək qatlı tətbiqlər üçün praktiki və yüksək qənaətli həll olaraq qalır. Büdcə məhdudiyyətləri ilə performansı tarazlayan mühəndislər və satınalma menecerləri üçün nə vaxt və nə üçün CEM-1-i seçmək lazımsız xərcləri və istehsal gecikmələrini aradan qaldıra bilər. Bu hərtərəfli bələdçi CEM-1 PCB-nin strukturunu, xassələrini, tətbiqlərini, üstünlüklərini, məhdudiyyətlərini və qaynaq mülahizələrini araşdıraraq, sizə inamlı və məlumatlı qərarlar qəbul etməyə kömək edir.

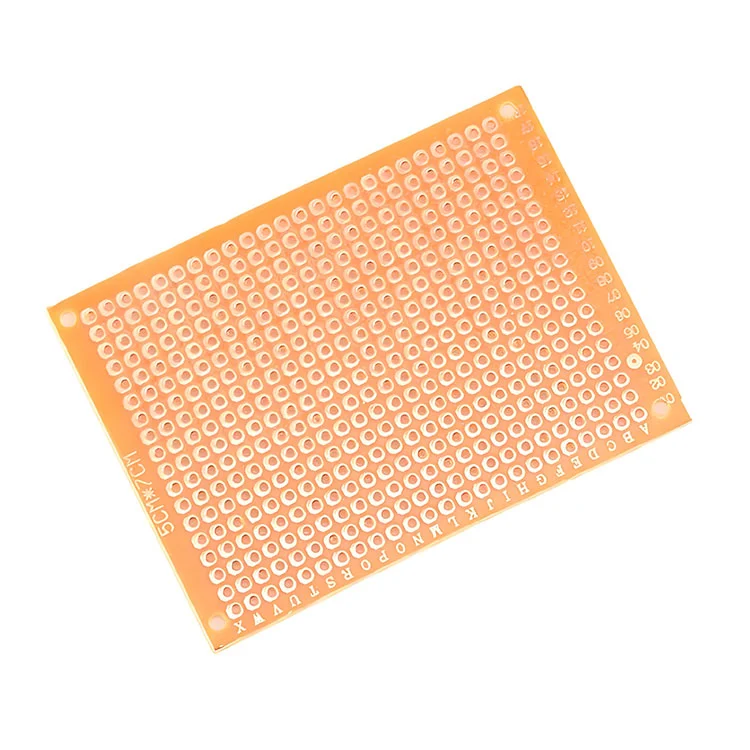

CEM-1 PCB (Composite Epoxy Material 1) alov gecikdirən kompozit əsas materialdır, əsasən tək qatlı çap dövrə lövhələri üçün istifadə olunur. O, epoksi qatranı ilə hopdurulmuş kağız əsaslı nüvə ilə birləşdirilmiş toxunmuş şüşə parça səth qatından ibarətdir. Bu hibrid struktur mexaniki güc və xərc səmərəliliyi arasında balans təklif edir.
Tam şüşə lifli möhkəmləndirmədən istifadə edən FR-4-dən fərqli olaraq, CEM-1 səthdə tək şüşə lifli təbəqəyə malikdir və bu, onu çox qatlı tikinti və ya yüksək mexaniki stress müqaviməti tələb etməyən tətbiqlər üçün ideal edir.
CEM-1 PCB-nin daxili quruluşu onun performans xüsusiyyətlərində həlledici rol oynayır.
Bu laylı kompozisiyaya görə, CEM-1 PCB standart istehlakçı elektronikası üçün mexaniki cəhətdən sabitdir, eyni zamanda tam fiberglas alternativləri ilə müqayisədə daha aşağı material dəyərini saxlayır.
| Əmlak | Tipik Dəyər | Performans Təsiri |
|---|---|---|
| Alov gecikdiricilik | UL94 V-0 | Təkmilləşdirilmiş yanğın təhlükəsizliyi |
| Dielektrik sabiti | 4,5 – 5,2 | Aşağı tezlikli dövrələr üçün uyğundur |
| Termal Müqavimət | Orta | Yüksək güclü dövrələr üçün ideal deyil |
| Mexaniki Gücü | Orta | Standart proqramlar üçün yaxşıdır |
| Qat Dəstəyi | Yalnız bir qat | Məhdud dizayn mürəkkəbliyi |
| Xüsusiyyət | CEM-1 PCB | FR-4 PCB |
|---|---|---|
| Struktur | Kompozit kağız + şüşə səth | Tam fiberglas |
| Qat Dəstəyi | Tək qatlı | Təkdən çox qatlıya |
| Xərc | Aşağı | Daha yüksək |
| Mexaniki Gücü | Orta | Yüksək |
| İstilik müqaviməti | Orta | Yüksək |
Məhsulunuz çox qatlı marşrutlaşdırma, ağır komponentlər və ya yüksək istilik yükləri tələb edirsə, ümumiyyətlə FR-4-ə üstünlük verilir. Bununla belə, sadə, xərclərə həssas, tək qatlı dizaynlar üçün CEM-1 PCB əla dəyər təklif edir.
CEM-1 PCB sadəlik və qənaətcilliyin əsas olduğu tətbiqlərdə geniş istifadə olunur:
Shenzhen Fanway Technology Co., Ltd-də CEM-1 PCB tez-tez yüksək həcmli istehlakçı elektronikası istehsalı üçün seçilir, burada performans tələbləri orta, lakin xərclərə nəzarət kritikdir.
CEM-1 materialları ümumiyyətlə tam fiberglas laminatlardan daha əlverişlidir. Genişmiqyaslı istehsal üçün bu, əhəmiyyətli qənaətə çevrilir.
Aşağı tezlikli tətbiqlər üçün etibarlı izolyasiya xüsusiyyətləri təmin edir.
UL94 V-0 reytinqi yanğın təhlükəsizliyi standartlarına uyğunluğu təmin edir.
CEM-1 daha qalın fiberglas lövhələrlə müqayisədə kütləvi istehsalda yumruq və emal etmək daha asandır.
Bu məhdudiyyətləri başa düşmək dizaynın yenidən işlənməsinin və gözlənilməz məhsul uğursuzluqlarının qarşısını alır.
Aşağıdakı yoxlama siyahısını nəzərdən keçirin:
Əksər cavablar “bəli”dirsə, CEM-1 PCB çox güman ki, düzgün seçimdir.
Shenzhen Fanway Technology Co., Ltd ciddi keyfiyyətə nəzarət standartları ilə dəqiq PCB istehsalı üzrə ixtisaslaşmışdır:
Təcrübəli istehsalçı ilə əməkdaşlıq hətta sərfəli CEM-1 PCB məhsullarının yüksək etibarlılıq və ardıcıllığı saxlamasını təmin edir.
Xeyr, CEM-1 ilk növbədə tək qatlı tətbiqlər üçün nəzərdə tutulmuşdur.
Orta istilik altında adekvat işləyir, lakin yüksək gücə malik və ya yüksək temperaturlu mühitlər üçün tövsiyə edilmir.
Bəli, kompozit material quruluşuna görə ümumiyyətlə daha sərfəli olur.
Əksər CEM-1 materialları UL94 V-0 alov gecikdirmə tələblərinə cavab verir.
CEM-1 PCB tək qatlı elektron proqramlar üçün praktiki və qənaətcil bir həll olaraq qalır. Balanslaşdırılmış performansı, alova davamlılığı və əlverişliliyi onu yüksək həcmli istehlak elektronikası istehsalında xüsusilə qiymətli edir. Onun güclü tərəflərini və məhdudiyyətlərini başa düşməklə, müəssisələr məsrəflərə nəzarət edərkən məhsulun performansını optimallaşdıra bilərlər.
Növbəti layihəniz üçün CEM-1 PCB-ni qiymətləndirirsinizsə,Shenzhen Fanway Technology Co., Ltdistehsal məqsədlərinizi dəstəkləmək üçün etibarlı istehsal təcrübəsi, ciddi keyfiyyət təminatı və rəqabətli qiymət təklif edir. Tətbiqinizə uyğunlaşdırılmış fərdi həllər və peşəkar rəhbərlik üçün,bizimlə əlaqə saxlayınbu gün elektron məhsullarınızı səmərəli və inamla bazara çıxarmağa necə kömək edə biləcəyimizi müzakirə etmək üçün.
