Müasir elektron məhsullarda çap olunmuş dövrə lövhələri (PCBS) əvəzolunmaz əsas komponentdir. Bu, yalnız müxtəlif elektron komponentlərin daşıyıcısı deyil, həm də bütün maşının elektrik bağlantısı keyfiyyətini və işləmə sabitliyini müəyyənləşdirir. Elektron texnologiyanın sürətli inkişafı ilə müxtəlif növlərPcbbsmüxtəlif mürəkkəb tətbiqlərin ehtiyaclarını ödəmək üçün də ortaya çıxdı. Bu məqalə sizə ümumi çap edilmiş dövrə lövhələri və tətbiq olunan ssenarilərin ümumi növlərinə ətraflı məlumat verəcəkdir.
Tək tərəfli lövhələr ən əsas PCB quruluşudur. Davkançı nümunələri yalnız substratın bir tərəfində paylanır, digər tərəfi elektron komponentləri quraşdırmaq üçün istifadə olunur. Bu tip dövrə lövhəsi sadə bir istehsal prosesi və aşağı qiymətə malikdir və elektron oyuncaqlar, məişət texnikası, LED işıqlandırma və radiolar kimi aşağı qiymətli və aşağı mürəkkəb məhsullarda geniş istifadə olunur.
Xüsusiyyətlər:
Aşağı qiymət
Sadə quruluş
Kütləvi istehsal etmək asandır
Tək tərəfli lövhələrdən fərqli olaraq, iki tərəfliPcbbsSubstratın hər iki tərəfində keçirici naxışlar var və hər iki tərəfdə elektrik əlaqələri VIA vasitəsilə əldə edilir. Bu quruluş məftil sıxlığı və dövrə mürəkkəbliyini çox artırır və daha çox funksiyaları və daha çox kompakt quruluş olan elektron cihazlar üçün uygundur.
Ümumi tətbiqlər: Sənaye İdarəetmə panelləri, alətlər, enerji təchizatı avadanlığı, ağıllı məişət texnikası və s.

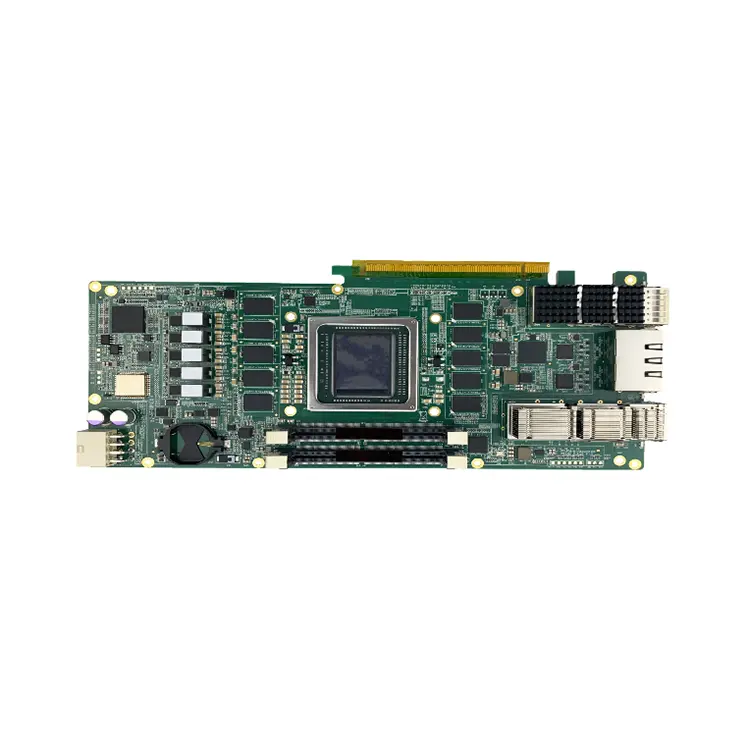

Multilayer PCB üç qatdan çox qatardan ibarətdir Bu tip dövrə lövhəsi yüksək səviyyəli elektron cihazlar üçün uyğun olan daha yüksək məftil sıxlığı və güclü elektromaqnit uyğunluğu əldə edə bilər.
Geniş istifadə olunur:
Rabitə avadanlığı
Tibbi avadanlıqlar
Yüksək performanslı kompüter anakartları
Aerokosmik və hərbi elektronik məhsullar
Üstünlüklər:
Yüksək yer istifadəsi
Yaxşı elektrik işləri
Güclü müdaxilə əleyhinə qabiliyyət
Çevik dövrə lövhələri çevik plastik substratlardan (məsələn, poliimid və ya poliester film kimi), yaxşı rahatlıq və əyilmiş, qatlanmış və ya bükülmüş ola bilər. FPC, smartfonlar, noutbuklar, kameralar, köhnəlmiş qurğular və s. Kimi incə və yüngül elektron məhsullarda geniş istifadə olunur.
Əsas xüsusiyyətlər:
Əyilmiş və qatlanabilir
Yüngül və kiçik ölçülü
Çevik quraşdırma
Sərt-çevik lövhə, sərt PCB və çevik PCB-nin üstünlüklərini birləşdirir və eyni dövrə lövhəsində həm sərt, həm də çevik sahələrə malikdir. Bu quruluş, məhdud məkan və çox qatlama, məsələn, tibbi monitorinq avadanlığı, kamera modulları və hərbi rabitə sistemləri kimi elektron cihazlar üçün xüsusilə uyğundur.
Üstünlüklər:
Bağlayıcıları və məftil qoşqularını saxlaya bilərsiniz
Siqnal ötürücü sabitliyini yaxşılaşdırın
Yığcam quruluş və yüksək etibarlılıq
Yüksək tezlikli PCB, yüksək tezlikli siqnalların sabit ötürülməsini dəstəkləyə bilən PTFE (Politetrafluoroetilen) və s. Kimi xüsusi yüksək tezlikli materiallardan istifadə edir. Bu tip PCB əsasən radar sistemləri, radio tezliyi rabitə avadanlıqlarında, 5g antenalar, avtomobil radarları və son dərəcə yüksək siqnal bütövlüyü tələbləri ilə digər hallarda istifadə olunur.
Xüsusiyyətlər:
Aşağı dielektrik sabit
Sabit yüksək tezlikli performans
Yüksək sürətli rabitə tətbiqləri üçün uyğundur
Metal əsaslı PCB (alüminium substrat, mis substrat kimi) metal materiallardan istilik keçirici təbəqə kimi metal materiallardan istifadə edir, yaxşı istilik yayma performansına malikdir və tez-tez istilik yayılmasına dair ciddi tələblər və digər məhsullarda istifadə olunur.
Üstünlüklər:
Güclü istilik keçiriciliyi
Yüksək mexaniki güc
Elektron komponentlərin ömrünü uzat
Elektron məhsulların "mərkəzi sinir sistemi" olaraq, çap edilmiş dövrə lövhəsinin növü birbaşa məhsulun performansına, həcminə, dəyəri və hətta sabitliyinə təsir göstərir. Müxtəlif PCB-lərin struktur xüsusiyyətlərini və tətbiq ssenarilərini başa düşmək şirkətlərə daha dəqiq seçməyə və məhsul rəqabət qabiliyyətini artırmağa kömək edəcəkdir.
