PCBA normativ örtüyü nədir?

1.Bu PCBA normativ örtüyü nədir?

PCBA Conformal örtüyü tətbiq olunan xüsusi bir qoruyucu təbəqədirÇaplı dövrə lövhəsi məclisləri(Pcbas). Ekstremal temperaturda istilik sabitliyini qoruyarkən elektron məclisləri sərt ekoloji ifşa qədər qoruyur. Qıvrım örtük, izolyasiya xüsusiyyətləri, nəm müqaviməti, toz azaldılması və korroziya qorunması ilə şəffaf bir elastomerik film meydana gətirir.

2. Conformal örtüklərin məhsulu

Conformal örtük, yüksək performanslı, qocalma müqavimətindən izolyasiya polimerləri, alov gecikdiriciləri və digər komponentlər ilə birlikdə əsas performanslı polimerlərdən ibarət bir komponentli örtükdür. Onun əsas xüsusiyyətlərinə aşağıdakılar daxildir: aşağı özlülük, sürətli qurutma, suya davamlılıq, korroziya, yaxşı yapışma, izolyasiya, qocalma əleyhinə, alovlu geriləmə və istifadə zamanı insan orqanizminə zərərsiz qalmaq. Currinqdən sonra, təmir edilə bilən və dövrə lövhəsinin yenidən işinə müdaxilə edə bilməyən bir şəffaf bir elastik bir film meydana gətirir.

3.tik örtüklər

3.1Acrylic Resin (AR)

Akril konformalı örtüklər yaxşı elastiklik və ümumi qorunma təmin edir. Onlar yüksək dielektrik gücü, yaxşı nəm müqaviməti və aşınma müqaviməti üçün qeyd olunur. Akril örtük tez və asanlıqla ümumi həlledicilərdən istifadə edərək, təşviqat tələb olunmur.

3.2POXY Qatran (lar)

Epoksi konformal örtüklər yüksək sərtlik, güclü yapışma və əla kimyəvi korroziyaya qarşı müqavimət ilə xarakterizə olunur. Bununla birlikdə, tətbiqi və zəif təsir müqavimətləri səbəbindən yenidən iş çətindir.

3.3 poliuretan qatran (ur)

Poliuretane konformal örtükləri əla nəm müqaviməti, kimyəvi müqavimət və aşınma müqaviməti təklif edir. Solvent müqavimət olaraq, bu örtük çıxarmaq çox çətindir. Tam çıxarılması üçün xüsusi həlledicilər, uzanan vaxtlar və fırçalanmış və ya ultrasəs hamamlardan istifadə etməklə tənzimləmə tələb olunur.

3.4 Silikon qatran (SR)

Silikon konfakt örtükləri geniş bir temperatur aralığında əla qorunma təmin edir. SR örtüyünün yaxşı kimyəvi müqavimət, nəm müqaviməti və duz sprey müqavimətinə malikdir və çox çevikdir. Silikon konfakt örtükləri aşınmaya davamlı deyil, ancaq vibrasiya stresinə qarşı çıxmağı təmin edin. Silikon örtüklər adətən yüksək rütubətli mühitlərdə istifadə olunur. Tam çıxarılması üçün xüsusi həlledicilər, uzanan vaxtlar və fırçalanmış və ya ultrasəs hamamlardan istifadə etməklə tənzimləmə tələb olunur.

3.5 fluoropolimer (FP)

Fluoropolimer örtükləri kimyəvi korroziyaya (güclü turşulara, qələvilərə, qələvilərə və həlledicilərə davamlı), aşağı səthdə gərginlik və neft-kovucu), lakin yüksək qiymətə və mürəkkəb örtük prosesi üçün üstün bir müqavimət göstərir.

4.Conformal örtük tətbiq üsulları

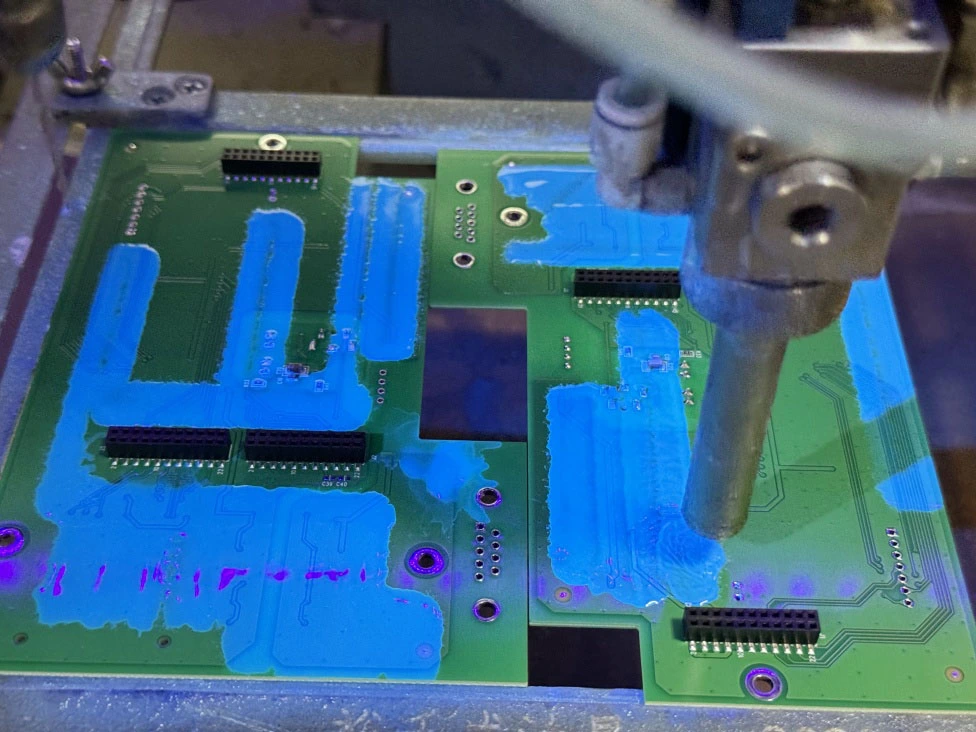

Conformal örtük fırçalama, çiləmə və daldırma prosesi vasitəsilə tətbiq edilə bilər. Əsas tətbiq tələbləri:

* Tövsiyə olunan qalınlığı 0,1 və 0,2 mm arasındadır;

* Səthlər örtükdən əvvəl nəm və çirkləndiricilərdən təmizlənməlidir;

* İkinci palto ilk palto qurudan sonra tətbiq edilə bilər;

* Əməliyyatlar həlledici buxarlanma üçün lazımi havalandırma tələb edir;

* Operatorlar qoruyucu maskalar taxmalıdırlar.

5. PCBA layihələriniz üçün uyğun örtük seçmək olar?

Conformal örtük seçimi dörd əsas amili nəzərə almalıdır:

5.1EnvironMental əməliyyat şərtləri

5.2Məqləsləşdirmə prosesi uyğunluğu

5.3cost effektivliyi

5.4Sizlilik tələbləri.

Məsələn, sürətli müalicə tələb olunduğu hallarda, korroziya anti-korroziya boyası seçilə bilər. Ətraf mühitin qorunması tələbləri olan bəzi sahələrdə olarkən, aşağı VOC (uçucu üzvi birləşmələr) olan ekoloji cəhətdən təmiz bir örtük seçilməlidir.
