PCB Dizaynından Kütləvi İstehsalata qədər, Fanway, müxtəlif layihə tələblərinizi həll etmək və vaxtınızı sürətləndirmək üçün bir pəncərə hazırlamaları kimi sürətli bir PCB istehsal xidmətləri təqdim edir.

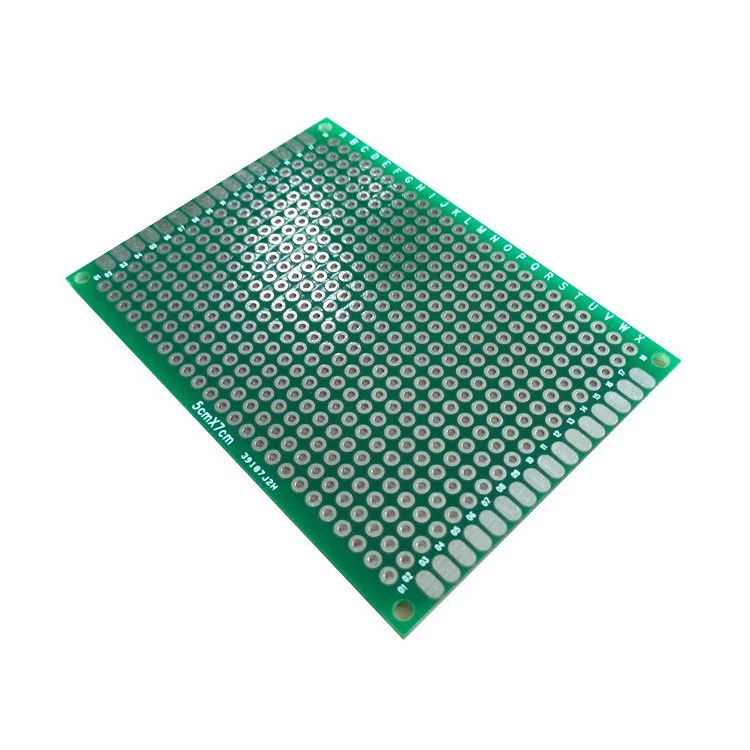

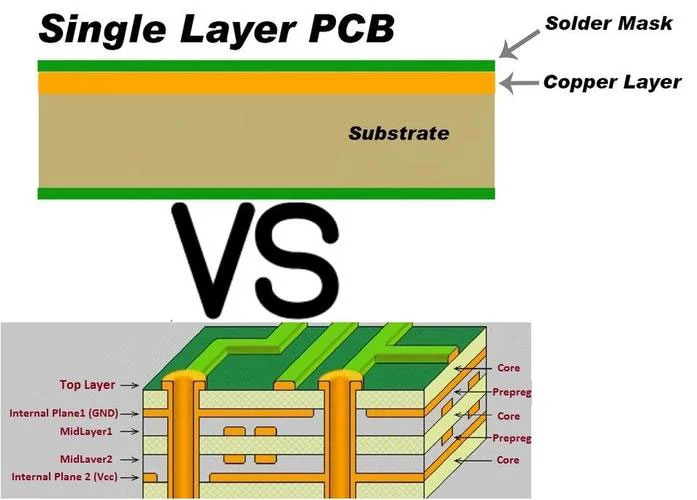

Tək bir çap edilmiş bir dövrə lövhəsi kimi tanınan tək qat PCB, PCB dizaynının ən sadə formasıdır. Bir tərəfə quraşdırılmış komponentlər və əks tərəfdə yönləndirilmiş komponentlər olan, aparılmayan bir substratda (FR-4 kimi) laminatlanmış bir keçirici mis qatından ibarətdir. Aşağı mürəkkəb dövrələrin ən yaxşı həlli, istehlakçı elektronika, enerji təchizatı və səriştəli istehsal prosesi səbəbindən geniş istifadə olunur.
Çox qatlı dizaynlarla müqayisədə daha aşağı maddi və uydurma xərcləri olan tək qat pcb.
Sadə bir proses qurğuşun vaxtını azaldır, çünki laminasiya və qazma yolu ilə tələb olunmur.
Qatan yanlışlıq riski.
24/7 onlayn mütəxəssislər həmişə sizə kömək etməyə hazırdırlar.
| Parametr | Tipik diapazon |
| Korpusun qalınlığı | 0.4mm-dən 3.2mm |
| Mis qalınlığı | 1/2 oz 3 oz |
| Minimum iz eni | 0.2mm (8mil) |
| Minimum qazılmış çuxur | 0.3mm (12 mil) |
| Səthi bitirmə | Hasl, OSP, Geri |
| İşləmə temperaturu | -50 ° C-dən + 105 ° C (maddi-asılı) |
| Üstünlük | Məhdudiyyətlər |
| ✔ ultra-aşağı qiymət | ❌ Çoxşaxəli və ya dəstək vasitəsilə |
| ✔ Təmir etmək / dəyişdirmək asandır | ❌ Məhdud marşrutlaşdırma sıxlığı |
| ✔ Sürətli dönüş vaxtı | ❌ Yüksək tezlikli dizaynlar üçün yararsızdır (> 100MHz) |
| ✔ Yüngül və yığcam | ❌ Aşağı istilik performansı |
Material hazırlığı:Tək tərəfli mis-örtülmüş laminat.
Etching:İzlər yaratmaq üçün istenmeyen mis çıxarın.
Qazma:Çuxurlu komponentlər üçün çuxurlar yaradın.
Lehim maska və ipək ekranlı:Qoruyucu örtük və işarələr tətbiq edin.
Səthin sonu:Seçimlərə hasl (isti hava lehimləmə səviyyəsi) və ya OSP daxildir.
İstehlak Elektronikası:Kalkulyatorlar, LED işıqlandırma, oyuncaqlar.
Güc sistemləri:AC / DC çeviriciləri, rele.
Sənaye nəzarəti:Sensorlar, motor nəzarətçiləri.
