Çaplı dövrə lövhələri(PCBS) bugünkü elektronikanın səssiz dayağıdır. Bir smartfonda, istərsə avtomobil idarəetmə sistemi, tibbi skaner və ya aerokosmik naviqasiya modulu, PCB-lər bütün komponentləri birləşdirən fiziki və elektrik əsasını təmin edir. Onların necə işlədikləri növbəni texnologiyaya gətirdikləri növbəni tanımaqla başa düşmək. PCB-dən əvvəl məftillər əl ilə nöqtə nöqtələri ilə əl ilə edildi. Bu üsul yalnız səhvlərə meylli deyil, həm də məhdud miqyaslığa meylli idi. PCB, kompakt dizaynı, etibarlılığını və kütləvi istehsal səmərəliliyini təmin edən standart və laylı quruluşlar təklif edərək bu məsələləri həll etdi.
Beləliklə, necə işləyirlər? Onların nüvəsində PCB-lər üç əsas məqsədlə xidmət edirlər:
Mexanizm- yerində komponentləri təmin etmək.
Elektrik əlaqələri- Cari axın üçün keçirici yollar təmin etmək.
Siqnal bütövlüyü- elektron siqnalların minimal itki və ya müdaxilə ilə səyahət etməsini təmin etmək.

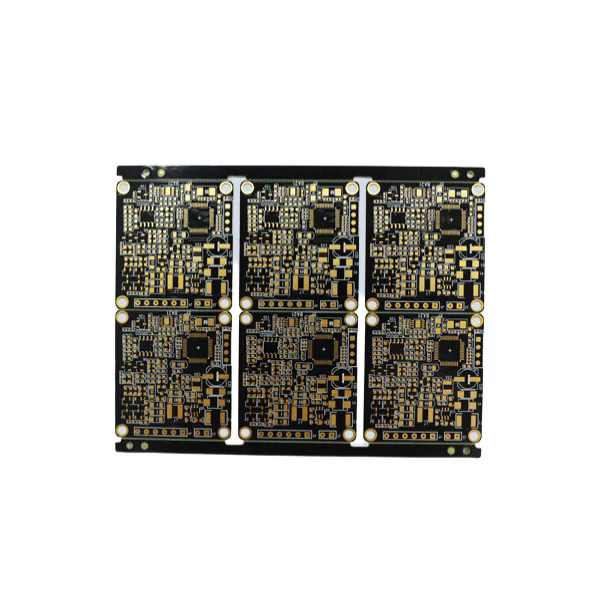

Tikinti daxildirsubstratlar, adətən FR4 fiberglas və ya digər materiallar, izolyasiya təbəqəsi kimi çıxış edir. Bunun üzərinə mis folqaları laminatlanır, yola çevrilir və qoruyucu bitirmə ilə örtülmüşdür. Son nəticə, rezistorların, kondokolorların, mikroçuxda və bağlayıcıların quraşdırıla biləcəyi diqqətlə hazırlanmış bir lövhədir.
PCB-lər dizaynın mürəkkəbliyindən asılı olaraq tək tərəfli, ikitərəfli və ya çox qatlı ola bilər. Multilayer PCBS-Bəzən 40-dan çox təbəqə, siqnal yönləndirmə sıxlığının kritik olduğu qabaqcıl hesablama və telekommunikasiya avadanlıqları üçün vacibdir. BirləşirlərviasPerformans bütövlüyünü qoruyarkən siqnalların müxtəlif təbəqələrdən keçməsinə imkan verən (şaquli bir-birinə)).
İstilik idarəçiliyi PCB-lərin başqa bir həlledici roludır. İstilik vias, istilik yuvaları və ya xüsusi mis tökülməsi, istehsalçılar həssas komponentlərin təhlükəsiz işləmə temperaturu daxilində qalmalarını təmin edirlər. Bu cür dizayn mülahizələri olmadan sistem çatışmazlığı riski xeyli artır.
Sənayelər xüsusi tətbiqlərə uyğun müxtəlif növ PCB-lərə etibar edir. Bu dəyişkənliyin funksiyasını necə başa düşmək, PCB-lərin niyə qlobal elektronik istehsalında əvəzolunmaz qaldığına dair fikirlər verir.
Tək tərəfli PCB: Bunlar ən sadə tip, mis parçaları lövhənin yalnız bir tərəfindədir. Onlar səmərəli və geniş şəkildə kalkulyatorlarda, radiolarda və sadə istehlakçı elektronikasında istifadə olunur.
İkitərəfli PCB: Hər iki tərəfdə mis izləri olan, daha mürəkkəb dövrə dizaynına imkan verir. Komponentlər, sıxlığı artıraraq hər iki tərəfə quraşdırıla bilər.
Multilayer PCB: Daşıyıcı misin üç və ya daha çox təbəqəsindən ibarət olan bu lövhələr yüksək mürəkkəb tətbiqləri idarə edir. Smartfonlar, qabaqcıl tibbi cihazlar və aerokosmik elektronika tez-tez bunlara etibar edir.
Sərt PCB: Qatı substratlarda qurulmuş, əksər elektron cihazlarda onları ümumi hala gətirərək sabitlik və davamlılıq təklif edirlər.
Çevik PCB: Poliimid kimi əyilmiş materiallardan istifadə edərək, bükülmə və yığcam elektronikanı üçün idealdır, bükə və qatlaya bilər.
Sərt-çevik pcbs: Sərt və çevik əraziləri birləşdirən bir hibrid eyni vaxtda struktur sabitliyi və dizayn rahatlığını təklif edir.
Yüksək tezlikli PCB: Xüsusi materiallar ilə hazırlanan, telekommunikasiya və radar sistemləri kimi tətbiqlər üçün siqnal dəqiqliyini təmin edirlər.
Peşəkar məhsul parametrlərini dəqiq vurğulamaq üçün, burada xülasə cədvəli:
| Parametr | Tipik diapazon / spesifikasiya | Tətbiq nümunəsi |
|---|---|---|
| Baza materialları | Fr4, poliimide, Cem-1, Rogers | İstehlak Elektronikası, Avtomobil, RF avadanlığı |
| Mis qalınlığı | 0.5 oz - 6 oz | Elektrik lövhələri, sənaye nəzarəti |
| Qatlama | 1 - 40+ | Oyuncaqlardan superkompüterlərə qədər |
| Səthi bitirmə | Hasl, Enig, OSP, İmmersion Gümüşü, İmmersion Tin | Doldurmanı, korroziya müqavimətini artırır |
| Minimum iz eni / boşluq | 2 - 4 Mils (2 mildən aşağı olan inkişaf etmiş dizaynlar) | Yüksək sıxlıqlı interkonnect (HDI) cihazları |
| İşləmə temperaturu | -55 ° C-dən + 150 ° C-ə qədər (200 ° C-yə qədər xüsusi dizaynlar) | Aerokosmik, Hərbi, Sənaye Nəzarəti |
| Dielektrik sabit (DK) | 2.2 - 4.5 materialdan asılı olaraq | Yüksək tezlikli siqnal ötürülməsi |
| İstilikkeçirmə | 0.25 - 2.0 w / mk (substratdan asılı olaraq) | İstilikverici sxemlər |
Bu parametrlər hər PCB-nin performansını, davamlılığını və etibarlılığını diktə edir. İstehsalçılar son istifadə tələblərinə əsaslanan xüsusiyyətləri diqqətlə seçirlər. Məsələn, bir avtomobil ECU PCB sadə bir ev LED işıqlandırma lövhəsi ilə müqayisədə daha yüksək istilik müqavimət və titrəmə tolerantlığını tələb edir.
Çap edilmiş bir dövrə lövhəsinin etibarlılığı yalnız dizayndan asılı deyil, həm də dəqiq istehsal proseslərində deyil. Yüksək keyfiyyətli PCB-lər IPC-A-600 (çap lövhələrinin qəbul edilməsi) kimi beynəlxalq standartlara ciddi riayət etməyi tələb edir. Proses adətən aşağıdakı addımları ehtiva edir:
Dizayn və layout- Mühəndislər sxematik yaradır və mis nümunələrini, qazma deliklərini və lehim maskalarını diktə edən Gerber fayllarına tərcümə edin.
Substrat hazırlığı- FR4 və ya seçilmiş material mis folqa ilə kəsilir və laminatlanır.
Şəkil köçürmə və etching- Dövrə naxışları çap olunur və istenmeyen mis, keçirici yolları tərk edərək, istenmeyen mis.
Qazma və örtük- Vias və komponent qurğusu üçün deliklər qazılır, sonra keçiriciliyi təmin etmək üçün örtülmüşdür.
Lehim maskası tətbiqi- Qoruyucu bir polimer təbəqəsi tətbiq olunur, izolyasiya edir və lehimli körpü qarşısını alır.
Səthi bitirmə- Hasl (isti hava lehimləmə səviyyəsi), enig (elektroless nikel immersion qızıl) və ya digər bitkilərin lehimliliyini yaxşılaşdırmaq üçün tətbiq olunur.
İpək ekranlı çap- İstinad işarələri, loqotiplər və etiketlər əlavə olunur.
Elektrik testi- Uçan zond və ya armatur əsaslı test bütün əlaqələrin etibarlı olmasını və şort və ya açıq sxemlərin olmamasını təmin edir.
Yekun yoxlama və qablaşdırma- İdarə Heyətləri vizual olaraq yoxlanılır, ölçülür və müştəri tələblərinə görə qablaşdırılır.
Etibarlılıq, texnikalarla daha da güclənir:
Elan etmə nəzarətiyüksək sürətli rəqəmsal sxemlər üçün.
Termal relyef yastiqciqlarlehimləmə optimallaşdırmaq.
Microvia texnologiyasıkompakt HDI PCB-lər üçün.
Konformatal örtüklərnəm və toz müqaviməti üçün.
Qlobal istehsalçılar da həyata keçirirlərKeyfiyyət İdarəetmə SistemləriISO 9001, ISO / TS 16949 (Avtomobil) və AS9100 (Aerokosmik) kimi. Bunlar ardıcıl performans və tələb olunan sahələrə uyğunluğunu təmin edir.
PCB-nin gələcəyi sürətli texnoloji tendensiyalarla inkişaf etməyə davam edir. Ortaya çıxan tətbiqlər5G, AI-İdarə olunan cihazlar, elektrikli nəqliyyat vasitələri və iotDaha incə, daha sürətli və daha davamlı olan tələb lövhələri. Yeniliklərə aşağıdakılar daxildir:
HDI (yüksək sıxlıqlı əlaqə quran) PCBS: Smartfonları və köhnəlmiş texnologiyaya imkan verən daha kiçik boşluqlarda daha çox komponent tətbiq etmək.
Quraşdırılmış komponentlər: Kosmik qənaət üçün PCB təbəqələri daxilində passiv və aktiv komponentləri birbaşa birləşdirmək.
Metal Core PCBS: LED işıqlandırma və güc elektronikasında inkişaf etmiş istilik yayılması üçün alüminium və ya mis bazalarından istifadə etmək.
Biodegradable substratlar: Davamlılıq məsələlərinə cavab vermək, ekoloji cəhətdən təmiz PCB-lərə diqqət yetirilir.
3D-çap PCB: Çevik prototiping və xüsusi həndələrin təklif edilməsi.
Sənayelər daha yüksək tezliklərə, daha sürətli sürət və daha yaxşı enerji səmərəliliyi tələb etdiyi üçün PCB texnologiyası uyğunlaşmağa davam edir. Avtomobil elektronikası, məsələn, getdikcə yüksək titrəmə, geniş temperatur aralığına və elektromaqnit müdaxilələrin idarə olunmasına qadir olan lövhələr tələb edir. Tibbi cihazlar həyat qurtaran avadanlıqların içərisində yüksək etibarlılıq saxlayan miniatürləşdirilmiş PCB-lərə etibar edirlər. Telekommunikasiya şirkətləri 5G baza stansiyalarında minimal siqnal itkisini təmin etmək üçün yüksək tezlikli PCB-lərə investisiya qoyur.
Bu yeniliklərin təsiri dərindir: daha yaxşı əlaqə, daha təhlükəsiz nəqliyyat, inkişaf etmiş səhiyyə və daha səmərəli enerji istifadəsi. Əslində, çap dövrə lövhələrinin təkamülü qlobal texnologiya infrastrukturunun gələcəyinə birbaşa təsir edir.
S1: Çap edilmiş bir dövrə lövhəsi nə qədərdir?
Yüksək keyfiyyətli bir PCB istifadə şərtlərindən, material seçimi və istilik idarəçiliyindən asılı olaraq 10-dan 20 ilədək hər yerdə davam edə bilər. Müəyyən xüsusiyyətlər ilə hazırlanmış sənaye və aerokosmik dərəcəli PCB-lər, lazımi təmirlə daha uzun sürə bilər.
Q2: Tətbiqim üçün düzgün PCB-ni necə seçirəm?
Doğru PCB seçmək əməliyyat mühitinin, enerji tələblərinin, siqnal sürətinin və fiziki dizayn məhdudiyyətlərinin qiymətləndirilməsini əhatə edir. Məsələn, çevik PCB-lər köhnəlmiş qurğular üçün idealdır, çoxilayıcı sərt lövhələr yüksək sürətli məlumat emal sistemləri üçün daha yaxşıdır. Təcrübəli bir istehsalçı ilə məsləhətləşmə optimal material və dizayn seçimlərini təmin edir.
Çaplı dövrə lövhələri, cihazların işlək, etibarlı və səmərəli qalmasını təmin edərək müasir texnologiyanın arxasındakı gizli qüvvədir. Aerokosmik və tibbi avadanlıqlarda incə çoxsaylı quruluşlu quruluşlara istehlakçı qurğularının əsas bir təbəqə dizaynlarından PCB-lər inkişaf edir və yeni çağırışlara uyğunlaşır.
AtFanwayBəli, müxtəlif qlobal tələblərə cavab verən PCB-ləri çatdırmaq üçün qabaqcıl texnologiyanı, ciddi keyfiyyət standartlarını və sənaye ekspertizasını birləşdiririk. Elektron istehsal ehtiyaclarınızı dəstəkləmək üçün etibarlı tərəfdaş axtarırsınızsa,Bizimlə əlaqə saxlayınBu gün yenilikinizi necə gücləndirə biləcəyimizi kəşf edin.
-
