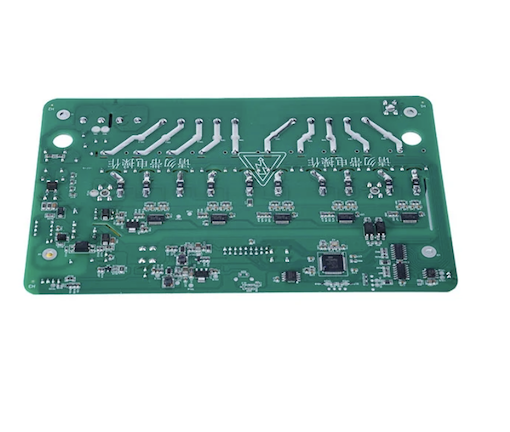

Rapid Prototyping PCB Board SMT və THT Assambleyası

Fanway tərəfindən təmin edilən Sürətli Prototipləmə PCB Lövhəsinin SMT və THT Assambleyası, birinci komponent yerləşdirilməzdən əvvəl pad məsafəsi, deşik ölçüsü və komponentlərin təmizlənməsi məsələlərini tutan DFM baxışı ilə başlayır. Sonra lövhənizi SMT yerləşdirməsindən istifadə edərək, deşik lehimləmə və tam sınaqdan keçirərək yığırıq. Fayl təsdiqindən 24 saat ərzində çatdırılma ilə siz inkişafın davam etməsi üçün kifayət qədər sürətli iş lövhələrini alırsınız. Büdcənizi və ödənişinizi daha çevik etmək üçün bir parça minimumumuzdur.

Prototip PCB Montajının Üstünlükləri

1. Erkən qiymətləndirmə, riskin azaldılması

Rapid Prototyping PCB Board of SMT və THT Assambleyası bahalı istehsal alətləri və böyük komponent sifarişləri verməzdən əvvəl sizə dövrə dizaynınızı fiziki dünyada sınaqdan keçirməyə imkan verir. Bu mərhələdə bir dizayn qüsurunu aşkar etmək, kütləvi istehsal olunan partiyanı yenidən işləmək üçün lazım olanların bir hissəsinə başa gəlir. Bir prototip iterasiyası yalnız minlərlə qurğu tikildikdən sonra aşkar ediləcək fəlakətli itkilərin qarşısını ala bilər.

2. Sürətləndirilmiş R&D iterasiyası

Sürətli dönüş, adətən 24 saat, o deməkdir ki, mühəndislik komandanız günlər ərzində lövhənin yeni versiyalarını qəbul edə və dərhal sınaqlara başlaya bilər. Daha qısa iterasiya dövrləri eyni layihənin qrafiki çərçivəsində daha çox dizayn təkmilləşdirməsinə imkan verir, məhsul buraxılışdan əvvəl məhsulun yetkinliyini birbaşa yaxşılaşdırır.

3. Paralel proqram təminatının hazırlanması

Prototip lövhələri proqram mühəndisləri üçün daxili kodu yazmaq və sınaqdan keçirmək üçün əsl hardware platforması təmin edir. İstehsal lövhələrini gözləmək əvəzinə, proqram təminatının inkişafı ümumi layihə cədvəlini sıxışdıraraq, aparatın yoxlanılması ilə paralel olaraq davam edə bilər. Bu paralel iş axını sıx bazar pəncərələrini qarşılamaq üçün vacibdir.

4. Nəzarət olunan xərc strukturu

Kiçik partiyaların istehsalı prototip mərhələsi xərclərini tam istehsal dəyərindən xeyli aşağı saxlayır. Ar-Ge qrupları və startaplar artıq inventar və lazımsız kapital xərclərindən qaçaraq, sınaq üçün lazım olan sayda lövhə sifariş edə bilərlər. Bu çeviklik hətta məhdud büdcəli layihələr üçün prototipləşdirməni əlçatan edir.

Mühəndislər niyə Fanway seçirlər

Fanway prototipləşdirmə mərhələsinin tələblərini başa düşür: sürət, dəqiqlik və xərclərə nəzarət. Mühəndislərin geri qayıtmasını təmin edən xüsusi üstünlüklər bunlardır.

1. İldırım sürəti ilə icra:Gerber fayllarından 24 saat ərzində göndərilən lövhələrə qədər. Standart sürətli dönüş dövrləri 3 ilə 7 gün çəkir; 24 saatlıq çatdırılmamız mühəndislik qruplarına eyni layihə qrafiki daxilində daha çox dizayn təsdiqləmə mərhələsini tamamlamağa imkan verir.

2. Minimum sifariş miqdarı yoxdur:1-dən 50-ə qədər vahid tikin. Ar-Ge qrupları və startaplar, prototip büdcələrini nəzarətdə saxlayaraq, böyük miqdarda öhdəlik götürmədən sınaq üçün tam olaraq ehtiyac duyduqları şeyi sifariş edə bilərlər.

3. Real vaxtda istehsalın izlənilməsi:onlayn istehsal portalımız vasitəsilə müştərilər istənilən vaxt montajın gedişinə nəzarət edə bilərlər. Hər bir şuranın statusu yerləşdirmədən sınaqlara qədər şəffafdır və hər bir addım izlənilə bilər, ona görə də layihənin planlaşdırılması artıq e-poçt və ya telefon zənglərinə əsaslanmır.

4. Dəqiq yerləşdirmə qabiliyyəti:ASM SiPlace SX2 yerləşdirmə sistemləri 01005 komponentləri üçün 0,1 mm yerləşdirmə dəqiqliyinə nail olur. Bu dəqiqlik səviyyəsi miniatür komponentlərin yüksək sıxlıqlı lövhələrdə düzgün yerləşdirilməsini təmin edir və bu, ultra kiçik paketlərdən istifadə edən prototipin düzgün işləməsini birbaşa müəyyən edir.

5. Qarışıq texnologiya dəstəyi:SMT, THT və press fit konnektorları eyni lövhədə yığıla bilər. Dizaynınız həm BGA çiplərini, həm də böyük konnektorları ehtiva etdikdə, istehsalı birdən çox təchizatçı arasında bölməyə ehtiyac yoxdur; hamısını bir obyektdə tamamlayırıq.

6. BGA və CSP ilə işləmə:0,3 mm diametrli BGA və CSP komponentləri yığılır və rentgen müayinəsi ilə yoxlanılır. Bu, ən son nəsil incə meydançalı şəbəkəli şəbəkə cihazlarından istifadə edərək dizaynları dəstəkləyir. Bu komponentlər üçün lehim birləşməsinin keyfiyyəti yalnız optik yoxlama ilə təsdiqlənə bilməz; X-ray yeganə yoxlama üsuludur.

7. Risksiz inkişaf dəstəyi:pulsuz DFM yoxlaması istehsaldan əvvəl dizayn səhvlərini aşkar edir və statistika göstərir ki, montaj problemlərinin 83%-i dizayn mərhələsindəki istehsal qüsurlarından qaynaqlanır. IP mühafizəsi üçün biz məxfilik müqavilələri imzalayırıq və dizayn fayllarınızın sızmaması və ya başqa məqsədlər üçün istifadə edilməməsi üçün şifrələnmiş məlumat ötürülməsindən istifadə edirik. Komponentlərin tədarükü üçün bizim 20 milyondan çox ehtiyat hissələrinə çıxışımız var və Mouser və DigiKey kimi əsas distribyutorlarla inteqrasiya olunur, ona görə də kiçik miqdarda prototip komponentləri minimum sifariş miqdarı və ya çatdırılma müddətləri ilə bağlı narahatlıq doğurmur.

Tətbiq Sahələri

Fanway-in SMT və THT Rapid Prototyping PCB Board xidmətindən aşağıdakı sahələrdə geniş istifadə olunur.

IoT cihazları və geyilənlər:kiçik forma faktoru, yüksək sıxlıq və aşağı enerji istehlakı prototipləmə zamanı dəqiq yerləşdirmə və sürətli iterasiya tələb edir. Tipik məhsullara ağıllı sensorlar, sağlamlıq monitorinqi lentləri və simsiz rabitə modulları daxildir.

Avtomobil idarəetmə modulları:avtomobil elektronikasında yüksək etibarlılıq və ətraf mühitə davamlılıq tələb olunur. ECU prototipləri, BMS batareya idarəetmə lövhələri və bədən idarəetmə modulları prototip mərhələsində əvəzolunmaz funksional yoxlama və etibarlılıq testini tələb edir.

Tibbi diaqnostika vasitələri:tibbi cihazlar ciddi tənzimləmə təsdiqini əhatə edir; prototip mərhələsində hərtərəfli yoxlama sonrakı FDA və ya CE sertifikatı üçün ilkin şərtdir. Buraya monitor anakartları, ultrasəs nəzarət lövhələri və portativ diaqnostika avadanlığı daxildir.

Aerokosmik sınaq sistemləri:yüksək etibarlılıq tələbləri o deməkdir ki, hər bir dizayn dəyişikliyi fiziki olaraq yoxlanılmalıdır. Avionika nəzarətçiləri və uçuş test məlumatlarının toplanması sistemləri üçün prototip lövhələri hərbi dərəcəli konformal örtük və THT press uyğun konnektor spesifikasiyalarına cavab verməlidir.

Telekommunikasiya və şəbəkə avadanlıqları:mürəkkəb yüksək sürətli lövhələr istehsaldan əvvəl siqnal bütövlüyünü yoxlamaq üçün prototip montajından faydalanır. Buraya marşrutlaşdırıcının ana plataları, optik modul idarəetmə lövhələri və baza stansiyasının RF lövhələri daxildir.

Test və keyfiyyətə nəzarət

Rapid Prototyping PCB Board of SMT və THT Assambleyasının sınaqdan keçirilməsi elektron istehsalda mühüm addımdır. Fanway hərtərəfli sınaq xidmətləri təklif edir.

Circuit Testing-də yığılmış lövhədə ayrı-ayrı komponentlərin və sxemlərin elektrik performansını yoxlayır, şortları, açılışları və komponent parametrlərinin sapmalarını tez aşkar edir.

Funksional sınaq lövhənin faktiki istifadə ssenarilərini təqlid edərək, real iş şəraitində nəzərdə tutulduğu kimi işlədiyini təsdiqləyir.

Burn In Testing lövhələri sahəyə çatmazdan əvvəl erkən həyat nasazlıqlarını müəyyən etmək üçün uzadılmış əməliyyatlara məruz qoyur və çatdırılan lövhələrin davamlı əməliyyat zamanı gizli nasazlıqları göstərməməsini təmin edir.

Avtomatlaşdırılmış Optik Təftiş lehimləmə qüsurlarını, komponentlərin yerləşdirilməsi xətalarını və polarite problemlərini aşkar edir, lehim birləşməsinin görünüş keyfiyyətinin hərtərəfli yoxlanışını əhatə edir.

X Ray Təftişi, optik olaraq yoxlanıla bilməyən BGA və LGA kimi gizli birləşmələrin görünməsini təmin edir, top şəbəkəsi sıra cihazları üçün lehim birləşməsinin bütövlüyünü təsdiqləyir.

Ümumi Yığıncaq Problemləri və Qarşısının Alınması

Soyuq birləşmələr, lehim körpüləri və qeyri-kafi lehim də daxil olmaqla zəif lehimləmə keyfiyyəti.

Qarşısının alınması:nəzarət olunan reflow profilləri və hər bir lövhə üçün pastanın qalınlığı və formasının qeydə alındığı SPI lehim pastası yoxlaması.

Yanlış oriyentasiya və ya mövqe ilə bağlı komponentlərin yerləşdirilməsi xətaları.

Qarşısının alınması:Yerləşdirmədən sonra AOI yoxlaması və BGA-lar üçün rentgen yoxlaması.

Komponent paketinin PCB pad dizaynına uyğun gəlmədiyi paket uyğunsuzluğu.

Qarşısının alınması:İstehsaldan əvvəl DFM baxışı, burada bizim mühəndislik komandamız hər bir komponentin paket ölçülərini yoxlayır.

Çatışmayan Gerber təbəqələri və ya səhv qazma faylları kimi fayl səhvləri.

Qarşısının alınması:qatın tamlığını və düzgün qazma koordinatlarını təmin etmək üçün bütün daxil olan faylların mühəndislik yoxlanışı.

Hansı montaj prosesi sizin üçün uyğundur?
