Səthə quraşdırılmış PCB montajımüasir elektronika istehsalında təməl daşıdır. Bu bloq Səthə Quraşdırma Texnologiyası (SMT) və Səthə Quraşdırma Cihazı (SMD) montajı üçün nə, necə, niyə, problemlər, faydalar, materiallar, QA metodları və gələcək tendensiyalara dərindən nəzər salır. Dizayn mühəndisi, istehsal mütəxəssisi və ya maraqlı oxucu olmağınızdan asılı olmayaraq, bu məqalə Səthə Montajlı PCB Assambleyasının niyə sənaye standartına çevrildiyini anlamağa kömək edəcəkdir.

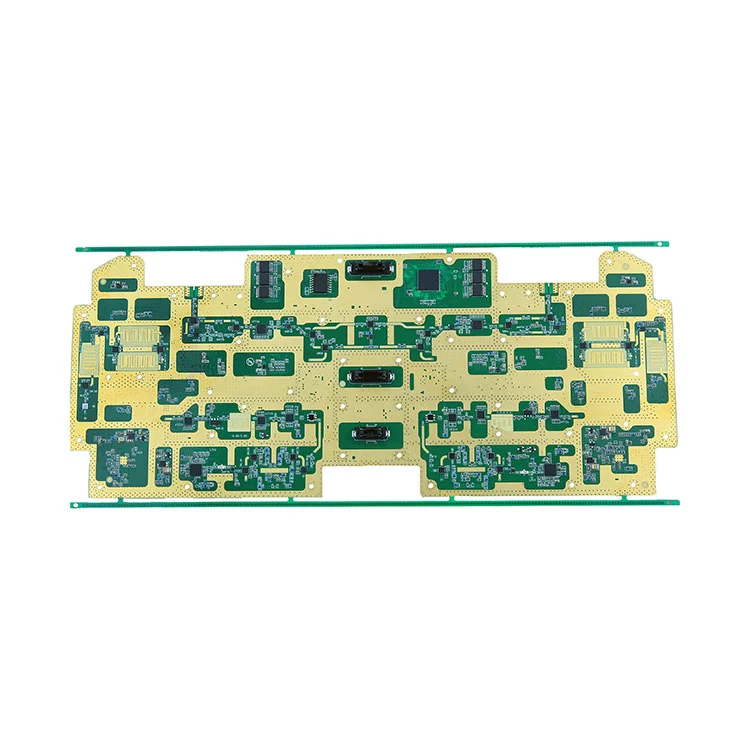

Səthə Montajlı PCB Assambleyası, komponentlərin deşiklərdən daxil edilmək əvəzinə birbaşa çap dövrə lövhəsinin (PCB) səthinə quraşdırıldığı elektron montaj prosesinə aiddir. Bu proses daha yüksək komponent sıxlığına və istehsal xərclərini azaltmağa imkan verən Səthə Quraşdırma Texnologiyasına (SMT) və Səthə Montaj Cihazlarına (SMD) əsaslanır. SMT, səmərəliliyi, miqyaslılığı və performans üstünlüklərinə görə elektronika sənayesində geniş yayılmışdır.
Səthə Montaj Texnologiyası (SMT) və Through-Hole Texnologiyası (THT) arasındakı əsas ziddiyyət elektrik komponentlərinin PCB-yə necə qoşulmasındadır:
| Xüsusiyyət | Səthə Montaj Texnologiyası (SMT) | Through-Hole Texnologiyası (THT) |
|---|---|---|
| Qoşma | Bort səthinə quraşdırılmışdır | Rəqəmlər PCB-dəki deliklərdən keçir |
| Komponent ölçüsü | Daha kiçik | Daha böyük |
| Quraşdırma sürəti | Daha sürətli | Daha yavaş |
| Avtomatlaşdırma | Yüksək avtomatlaşdırılmışdır | Daha az avtomatlaşdırılmışdır |
| Performans | Yüksək tezliklilər üçün daha yaxşıdır | Daha yaxşı mexaniki güc |
SMT bir çox komponent növlərini əhatə edir. Budur ən ümumi olanlar:
| Komponent növü | Təsvir |
|---|---|
| Rezistorlar (0603, 0402) | Dövrələrdə cərəyan və gərginliyə nəzarət. |
| Kondansatörler | Elektrik enerjisini saxlayın və buraxın. |
| İnteqrasiya edilmiş sxemlər (IC) | Xüsusi emal funksiyalarını yerinə yetirin. |
| Diodlar və LEDlər | Cari axını idarə edin və göstərici təmin edin. |
| Bağlayıcılar və açarlar | Xarici əlaqəni və istifadəçi girişini aktivləşdirin. |
SMT montajı qəbir daşı, lehimləmə körpüsü və açıq dövrələr kimi bir neçə problemlə üzləşə bilər. Ən yaxşı təcrübələrə aşağıdakılar daxildir:
| Material | Məqsəd |
|---|---|
| PCB substratı | Devre üçün əsas material. |
| Lehim pastası | Yenidən axma zamanı SMD-ləri yastıqlara bağlayır. |
| Komponentlər | Dövrə funksionallığı üçün SMD hissələri. |
| trafaret | Nəzarətli lehim pastası tətbiqini təmin edir. |
| Flux | Lehimin islanmasını yaxşılaşdırır və oksidləri çıxarır. |
Yüksək keyfiyyətli səth montajı ciddi sınaq və yoxlama tələb edir. Əsas üsullara aşağıdakılar daxildir:
Birləşdirilmiş QA PCB-lərin müasir elektronikada gözlənilən performans və etibarlılıq standartlarına cavab verməsini təmin edir.
Bir neçə əsas tendensiya SMT-nin gələcəyini formalaşdırır:
Bu tendensiyalar Səthə Montajlı PCB Assambleyasının inkişaf etməyə davam etməsini, performansı yaxşılaşdırmasını və istehsal dövrlərini azaltmasını təmin edir.
