Nəyə görə peşəkar PCB montajı, elektron istehsal müvəffəqiyyəti üçün kritikdir?

Yuxarı xəbər başlıqları: PCB montajında uzanma

Ən son tendensiyalar haqqında məlumatlı olmaqPcb montajıİstehsalçıların uyğunlaşmasına və yeniliklərinə kömək edə bilər. Budur, ən çox axtarılan bəzi şeylər - cari sənayenin tələblərini əks etdirən xəbər başlıqları üçün:

Bu başlıqlar sənayenin inkişaf etmək, səmərəlilik, davamlılığa və uyğunlaşmanı, peşəkar PCB montajının bir-birinin bir-birinə qoymaqdan daha çox olduğuna dair inkişaf etməkdə olan texnologiyalara diqqət mərkəzində olduğunu vurğulayır.

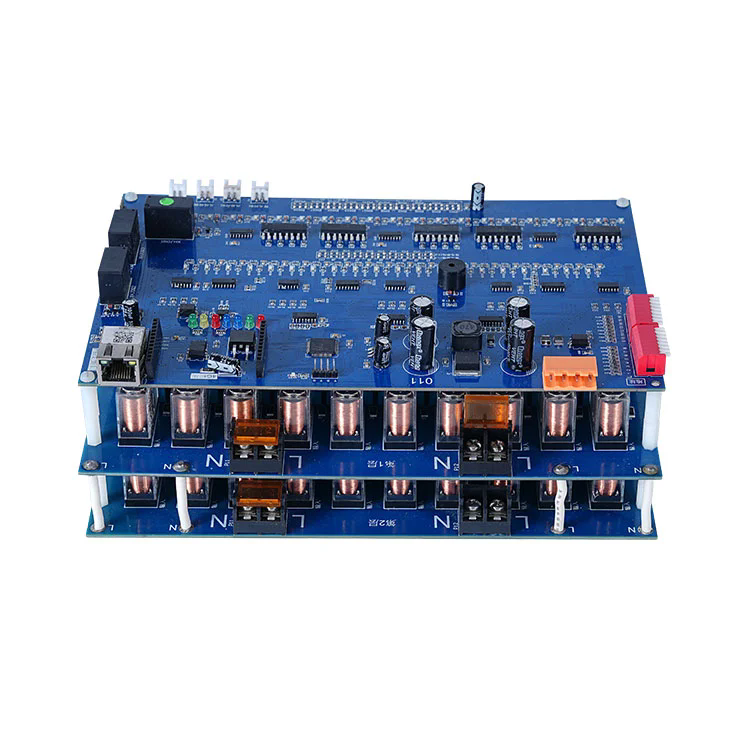

PCB montajı nədir?

Tez-tez PCBA kimi qısaldılmış PCB montajı, elektron komponentləri bir funksional elektron cihaz yaratmaq üçün çap dövrə lövhəsinə quraşdırma prosesidir. PCB özü, svestirçi yolları (izləri) kimi keçirici yolları (izləri) kimi keçirici olmayan materialdan hazırlanmış düz bir lövhədir. Bu izlər müxtəlif komponentləri birləşdirir, elektrik cərəyanının axmasına və cihazın nəzərdə tutulan funksiyalarını yerinə yetirməsinə imkan verən və imkan verməsinə imkan verir.

PCB montajı prosesi çılpaq PCB-nin (PCB uydurması kimi tanınır) və bir neçə əsas addımı cəlb edir. Bunlara lehim pastası tətbiqi, komponent yerləşdirmə, lehimləmə (ya dalğa lehimləmə və ya əks etdirən lehimləmə yolu ilə), yoxlama və test daxildir. Hər bir addım komponentlərin düzgün yerləşdirildiyini, etibarlı şəkildə əlavə edilmiş və nəzərdə tutulan kimi işləməsini təmin etmək üçün detala dəqiq və diqqət tələb edir.

Professional PCB montaj xidmətləri, avtomatlaşdırılmış seçim və - və - yerləşdirmə maşınları, lehimləmə pastası printerləri və avtomatlaşdırılmış optik yoxlama (AOI) sistemləri və ardıcıllıqla təmin etmək üçün avtomatlaşdırılmış optik yoxlama (AOI) sistemləri kimi qabaqcıl avadanlıqlar. Elektron cihazların getdikcə mürəkkəbləşməsi, daha kiçik komponentlər və daha yüksək komponent sıxlığı olan kimi bu xüsusilə vacibdir.

Niyə peşəkar PCB montajı vacibdir

Dəqiqlik və dəqiqliyi təmin etmək
Müasir elektron cihazlar tez-tez millimetr və ya hətta mikrometrlərdə ölçülən ölçüləri olan səthi - montaj texnologiyası (SMT) hissələri kimi kiçik komponentlərdir. Bu komponentlərin əl ilə toplanması yalnız vaxt aparır - istehlak, həm də səhv yerləşdirmə və ya komponentlərə zərər kimi səhvlərə meyllidir. Professional PCB Assambleyası, hər hissənin olması lazım olduğu yerlərdə yerləşdirildiyini yüksək dərəcədə dəqiqliklə, komponentləri yüksək dəqiqliklə yerləşdirə bilən avtomatlaşdırılmış avadanlıqlardan istifadə edir. Bu dəqiqlik elektrik əlaqələrinin bütövlüyünü qorumaq və cihazın düzgün işləməsini təmin etmək üçün vacibdir.
Keyfiyyət və etibarlılıq standartlarına cavab verir
Elektron cihazlar, istehlakçı elektronikasından tibbi avadanlıqlara və aerokosmik sistemlərə qədər geniş tətbiqlərdə istifadə olunur. Bu tətbiqlərin bir çoxunda etibarlılığın üstündür. Zəif yığılmış PCB, maliyyə itkiləri, nüfuza və ya hətta təhlükəsizlik riskləri kimi ciddi nəticələrə səbəb ola biləcək cihaz uğursuzluqlarına səbəb ola bilər. Professional PCB Assambleyası Təminatçıları ISO 9001, IPC - A - 610 (PCB Məclisinin qəbulu üçün sənaye standartı) və ISO 13485 (tibbi cihaz istehsalı üçün) kimi ciddi keyfiyyətə nəzarət standartlarına uyğundur. Bu standartlar montaj prosesinin ardıcıl olduğunu və son məhsulun ciddi keyfiyyət və etibarlılıq tələblərinə cavab verdiyini təmin edir.
Qiymət və səmərəliliyi optimallaşdırmaq
Bəzi istehsalçılar xərcləri qənaət etmək üçün ev PCB Assambleyasında baxa bilsələr də, peşəkar xidmətlər çox vaxt daha yaxşı xərc təklif edir - uzun müddətdə effektivlik təklif edir. Peşəkar assembers, montaj prosesini tənzimləmək, tullantıların azaldılması və bahalı yenidən işlərinə səbəb ola biləcək səhv riskini minimuma endirmək üçün miqyaslı təcrübə, avadanlıq və iqtisadiyyatı var. Bundan əlavə, onlar, təchizatçılarla qurulmuş münasibətlər sayəsində rəqabətqabiliyyətli qiymətlərlə komponentləri mənbəyi edə bilərlər. Bu, istehsalçılara kompleks və marketinq kimi PCB Assambleyasının mütəxəssislərə uyğun vəzifəsini tərk edərkən məhsul dizaynı və marketinq kimi əsas bacarıqlarına diqqət yetirməyə imkan verir.
Texnoloji inkişaflara uyğunlaşma

Elektron sənayesi mütəmadi olaraq yeni texnologiyalar və komponent növləri ilə daim inkişaf edir. Professional PCB Assambleyası Təminatçıları bu avanslarla tanış olmaq üçün tədqiqat və inkişafa investisiya qoyurlar. Onların, 3D IC qablaşdırma, çevik PCB və yüksək tezlikli komponentlər kimi yeni texnologiyaların idarə edilməsi üçün bilik və avadanlıqları var. Peşəkar bir yığma ilə tərəfdaşlıq etməklə istehsalçılar məhsullarının bazarda rəqabət apararaq, ən son montaj metodlarından istifadə edərək qurulmasını təmin edə bilərlər.

Peşəkar PCB montajı necə işləyir

Lehim pastası tətbiqi

PCB Assambleyasındakı ilk addım, PCB-yə lehim pastası tətbiq etməkdir. Lehim pastası, metal səthləri təmizləməyə və lehimlənməni təşviq etməyə kömək edən kiçik lehimli hissəciklərin və axının qarışığıdır. Paste, PCB dizaynına uyğun bir stencil istifadə edərək tətbiq olunur, bunun yalnız komponentlərin yerləşdiriləcəyi yerlərdə yerləşdirildiyini təmin edir. Avtomatlaşdırılmış lehim pastası printerlər, yaxşı lehimli oynaqları təmin etmək üçün kritik olan pastanın hətta tətbiqini təmin etmək üçün dəqiq təzyiq və sürətdən istifadə edirlər.
Komponent yerləşdirmə
Lehim pastası tətbiq olunduqdan sonra komponentlər PCB-yə yerləşdirilir. Bu, ümumiyyətlə, kiçik bir komponent ölçüləri və növlərindən kiçik bir komponent ölçüləri və növlərindən kiçik smt hissələrinə qədər olan avtomatlaşdırılmış seçim və yer maşınlarından istifadə etməklə həyata keçirilir. Maşınlar, komponentləri müəyyənləşdirmək və yüksək dəqiqliklə düzgün vəziyyətdə yerləşdirilməsini təmin etmək üçün görmə sistemlərindən istifadə edir. Yüksək həcmli istehsal üçün birdən çox maşın ötürmə düyməsini artırmaq üçün bir çox maşın istifadə edilə bilər.
Lehimləmə
Komponentlər yerləşdirildikdən sonra PCB komponentləri yerində təmin etmək üçün lehimlidir. PCB Assambleyasında istifadə olunan iki əsas lehimləmə növü var: lehimləmə və dalğanın lehimlənməsi. Dözümlü lehimləmə ümumiyyətlə SMT komponentləri üçün istifadə olunur. PCB, daha sonra güclü lehimli oynaqlar meydana gətirən, pcb soyuducu kimi qatılan lehimli pastanı əridin, temperatur getdikcə artan bir sobadan keçilir. Dalğa lehimi adətən, çuxur komponentləri üçün istifadə olunur. PCB, çuxurları dolduran və lövhənin alt tərəfindəki lehim oynaqlarını təşkil edən əridilmiş lehim dalğası üzərində ötürülür.
Yoxlama və sınaq

Lehimdən sonra PCB komponentlərin düzgün yerləşdirilməsini və lehimli oynaqların yüksək keyfiyyətli olmasını təmin etmək üçün yoxlanılır. Avtomatik Optik Təftiş (Aoi) Sistemləri, itkin komponentlər, yanlış yerləşdirmə və lehimli körpülər kimi qüsurları aşkar etmək üçün kameralar və görüntü emal proqramı istifadə edir. Daha mürəkkəb PCB-lər üçün X - Ray Təftiş, top Grid massivləri (BGA) kimi çılpaq gözə görünməyən komponentlər altında olan lehimli birləşmələri yoxlamaq üçün istifadə edilə bilər.

Test də prosesin kritik bir hissəsidir. Funksional test, nəzərdə tutulan funksiyalarını yerinə yetirməsini təmin etmək üçün PCB-ni gücləndirməyi əhatə edir. Circuit testi (İKT), qısa sxemlər və ya açıq sxemlər kimi nöqsanları müəyyənləşdirməyə kömək edən fərdi komponentlərin və əlaqələrin elektrik xüsusiyyətlərini yoxlayır.

PCB montaj xüsusiyyətlərimiz

Müştərilərimizin müxtəlif ehtiyaclarını ödəmək üçün hərtərəfli PCB montaj xidmətləri təklif edirik. Budur, peşəkar PCB montaj həllərinin əsas xüsusiyyətləri:

Parametr	Standard SMT Məclisi	Qarışıq Texnologiya Məclisi (SMT + vasitəsilə - Çuxur)	Yüksək dəqiqlik
Komponent ölçüsü aralığı	01005 (0.4mm x 0.2mm) 50mm x 50mm	01005 Böyük ilə - çuxur komponentləri (uzunluğu 100 mm-ə qədər)	008004 (0.2mm x 0,1mm) 30 mm x 30mm
PCB ölçüsü aralığı	50mm x 50mm-dən 500 mm x 500 mm	50mm x 50mm-dən 600 mm x 600 mm	30mm x 30mm-dən 400 mm x 400 mm
Maksimum komponent sıxlığı	2000 kvadrat metrə görə komponent	Kvadrat metrə 1500 komponent	Bir kvadrat metrə 3000 komponent
Lehimləmə texnologiyası	DİQQƏT DƏYİŞMƏSİ (8 - ZONE soba)	Lehimləmə + dalğa lehimləmə	Azot atmosferi ilə inkişaf etmiş əks
Təftiş metodları	Aoi, əlual vizual yoxlama	Aoi, X - Ray Təftiş (BGA üçün), əl ilə yoxlama	Aoi, 3D Aoi, X - Ray Təftiş, Avtomatlaşdırılmış Conformal örtük yoxlaması
Turnaround vaxt	Standart: 5 - 7 gün; Ekspress: 2 - 3 gün	Standart: 7 - 10 gün; Ekspress: 3 - 5 gün	Standart: 10 - 14 gün; Ekspress: 5 - 7 gün
Sertifikat	ISO 9001, IPC - A - 610 sinif 2	ISO 9001, IPC - A - 610 sinif 2 və 3, ISO 13485 (isteğe bağlı)	ISO 9001, IPC - A - 610 Class 3, AS9100 (Aerokosmik üçün)
Maksimum istehsal həcmi	Ayda 100.000+ ədəd	Ayda 50,000+ ədəd	Ayda 30.000+ ədəd

Bütün PCB montaj proseslərimizi ciddi keyfiyyətə nəzarətə alınır və son məhsulun etibarlılığını və fəaliyyətini təmin etmək üçün yalnız yüksək keyfiyyətli materiallar və komponentlərdən istifadə edirik. Xüsusi müştəri tələblərinə cavab vermək üçün xüsusi montaj həllərini də təklif edirik.

Suallar: PCB Məclisi haqqında ümumi suallar

S: PCB İstehsalatı və PCB montajı arasındakı fərq nədir?
A: PCB uydurması, substratın yaradılması, keçirici izləri, qazma çuxurlarını və səth bitirmələrini tətbiq edən çılpaq çap olunmuş dövrə lövhəsini istehsal etmək prosesidir. Digər tərəfdən PCB Assambleyası, funksional bir dövrə yaratmaq üçün elektron komponentləri uydurma PCB-yə quraşdırma prosesidir. Bir sözlə, uydurma "boş" lövhə, montaj onu işlətmək üçün komponentləri əlavə edir.
S: Doğru PCB montaj xidməti təminatçisini necə seçirəm?

A: PCB montaj xidməti təminatçisini seçərkən aşağıdakı amilləri nəzərdən keçirin: öz təcrübəsi və təcrübənizi PCB və komponentlərinizi idarə etməkdə təcrübəsi və təcrübəsi; Onların keyfiyyətə nəzarət prosesləri və sertifikatları (məsələn, IPC - 610); onların istehsal gücü və turnaround vaxtları ilə görüşmək üçün; rəqabətqabiliyyətli qiymətlərdə komponentləri mənbə etmək və keyfiyyətini təmin etmək qabiliyyəti; Müştəri dəstəyi və müştəri dəstəyi, o cümlədən Məclis prosesi ilə bağlı mütəmadi olaraq yeniləmələri təmin edir. Əvvəlcədən keyfiyyəti qiymətləndirmək üçün işlərinin nümunələrini tələb etmək də yaxşı bir fikirdir.

Professional PCB Assambleyası, məhsullarınızın etibarlı, səmərəli və rəqabətli olmasını təmin edərək, uğurlu elektron istehsalının bir təməl daşıdır. AtShenzhen Fanway Technology Co, Ltd.Müştərilərimizin bənzərsiz ehtiyaclarını ödəmək üçün uyğun yüksək keyfiyyətli PCB montaj xidmətləri göstərmək üzrə ixtisaslaşmışıq. Dövlət - İncəsənət avadanlığı, təcrübəli mütəxəssislər qrupu və keyfiyyətə dair bir öhdəlik, müstəsna nəticələr verməyə həsr olunmuşuq.

Bizimlə əlaqə saxlayınBu gün PCB montaj xidmətləri və elektron məhsullarınızı həyata necə gətirməyə necə kömək edə biləcəyimiz haqqında daha çox məlumat əldə etmək.
