AnSMT Stencilmüasir elektronika istehsalında ən kritik, lakin tez-tez qiymətləndirilməyən komponentlərdən biridir. O, birbaşa lehim pastasının çökdürülməsinin dəqiqliyini, komponentlərin düzülməsini və PCB yığımının ümumi məhsuldarlığını müəyyənləşdirir. Bu hərtərəfli bələdçi SMT Stencil-in nə olduğunu, necə işlədiyini, mövcud olan müxtəlif növ və materialları və nə üçün yüksək etibarlı səthə montaj texnologiyası (SMT) istehsalına nail olmaqda həlledici rol oynadığını araşdırır.

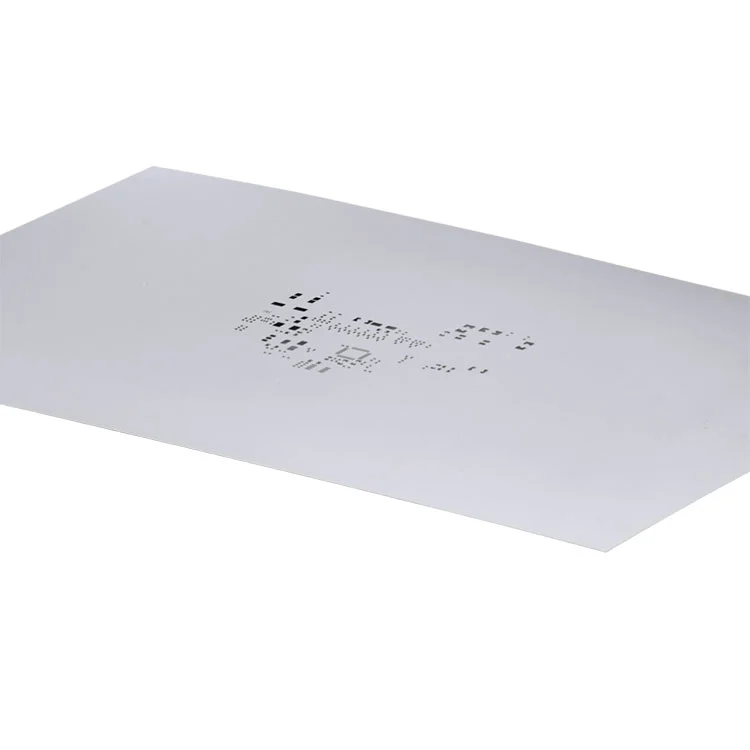

SMT Stencil səthə montaj texnologiyası montajının lehim pastası çap mərhələsində istifadə olunan dəqiqliklə hazırlanmış metal təbəqədir. Bu, çap dövrə lövhəsindəki (PCB) lehim yastıqlarına tam uyğun gələn lazerlə kəsilmiş deliklərdən ibarətdir. İstehsal zamanı trafaret səthinə lehim pastası tətbiq edilir, bu, nəzarət edilən həcmdə pastanın hər bir aperturadan keçməsinə və PCB yastıqlarına yerləşdirilməsinə imkan verir.
Bu prosesin dəqiqliyi lehim birləşməsinin bütövlüyünə, komponentlərin yerləşdirilməsinin dəqiqliyinə və məhsulun uzunmüddətli etibarlılığına birbaşa təsir göstərir. kimi istehsalçılar üçünShenzhen Fanway Technology Co., Ltd, SMT Stencils istehlak materialları deyil, prosesin sabitliyini müəyyən edən dəqiq alətlərdir.
Lehim pastası çap prosesi düzgün idarə olunmadıqda SMT qüsurlarının 60%-dən çoxuna cavabdehdir. Optimallaşdırılmış SMT Stencil təmin edir:
Yaxşı dizayn edilmiş SMT Stencil olmadan, hətta ən qabaqcıl seç və yerləşdir maşınları çap səhvlərini kompensasiya edə bilməz.
SMT Stencils struktura, montaj üsuluna və tətbiq ssenarisinə görə təsnif edilir. Ən ümumi kateqoriyalara aşağıdakılar daxildir:
Material seçimi trafaretin xidmət müddətinə, çapın ardıcıllığına və təmizləmə səmərəliliyinə birbaşa təsir göstərir. Ən çox istifadə edilən material, davamlılığı və səthi hamarlığına görə paslanmayan poladdır.
| Material | Üstünlüklər | Tipik istifadə halı |
|---|---|---|
| Paslanmayan Polad | Yüksək davamlılıq, hamar diyafram divarları | Kütləvi istehsal |
| Nikel | Əla buraxılış performansı | İncə səsli komponentlər |
| Pirinç | Daha aşağı qiymət | Qısa müddətli istifadə |
Stencil dizaynı lehim həcminə nəzarət və pasta buraxma səmərəliliyi arasında balansdır. Əsas dizayn amillərinə aşağıdakılar daxildir:
Qabaqcıl istehsalçılar bəyənirlərShenzhen Fanway Technology Co., Ltdoptimal pasta ötürmə səmərəliliyini və prosesin uzunmüddətli təkrarlanmasını təmin etmək üçün IPC təlimatlarına əməl edin.
| Stencil növü | Dəqiqlik | Xərc | Tövsiyə olunan həcm |
|---|---|---|---|
| Çərçivəli | Çox Yüksək | Orta | Yüksək həcmli istehsal |
| Çərçivəsiz | Yüksək | Aşağı | Orta həcmli istehsal |
| Prototip | Orta | Çox Aşağı | Aşağı həcmli test |
SMT Stencils, istehlakçı elektronikası, avtomobil elektronikası, tibbi cihazlar, sənaye idarəetmə sistemləri və telekommunikasiya daxil olmaqla sənayelərdə geniş istifadə olunur. Dəqiq lehim pastası çöküntüsünü tələb edən hər hansı bir tətbiq düzgün işlənmiş SMT Stencil-ə əsaslanır.
EEAT nöqteyi-nəzərindən, SMT Stencils nümayiş etdirir:
SMT Stencil nə üçün istifadə olunur?
Etibarlı lehim birləşmələrini təmin edən komponent yerləşdirmədən əvvəl PCB yastıqlarına lehim pastasını dəqiq şəkildə tətbiq etmək üçün SMT Stencil istifadə olunur.
SMT Stencil qalınlığı niyə vacibdir?
Stencil qalınlığı lehim həcminə nəzarət edir; yanlış qalınlıq qeyri-kafi lehim və ya körpü qüsurlarına səbəb ola bilər.
Hansı SMT Stencil növü kütləvi istehsal üçün ən yaxşısıdır?
Çərçivəli SMT trafaretləri sabitlik və təkrarlanma qabiliyyətinə görə kütləvi istehsal üçün ən yaxşısıdır.
SMT Stencil nə qədər tez-tez dəyişdirilməlidir?
Dəyişdirmə istifadədən, təmizləmə tezliyindən və materialın keyfiyyətindən asılıdır, lakin yüksək keyfiyyətli trafaretlər on minlərlə dövrə davam edə bilər.
SMT Stencil dizaynına hansı standartlar rəhbərlik edir?
IPC-7525 və IPC-A-610 trafaret dizaynını və lehim pastası tətbiqini istiqamətləndirən geniş tanınan standartlardır.
İstehsal təcrübəsi və ciddi keyfiyyət nəzarəti ilə dəstəklənən yüksək dəqiqlikli SMT Stencil həlləri axtarırsınızsa,Shenzhen Fanway Technology Co., Ltd istehsal məqsədlərinizi dəstəkləməyə hazırdır.ƏlaqəbizəBu gün SMT Stencil həllərimizin montaj məhsuldarlığını və uzunmüddətli etibarlılığını necə artıra biləcəyini müzakirə etmək üçün.
