Bu təlimat izah edir Çox qatlı PCB texnologiya — bu nədir, onun tək və ikiqatlı PCB-lərdən nə ilə fərqlənir, müasir elektronikada niyə kritikdir, istehsalın necə işlədiyi və ən yaxşı dizayn təcrübələri. Gələn fikirlərləShenzhen Fanway Technology Co., Ltd, bu məqalə icra edilə bilən biliklərə və tez-tez verilən suallara malik mühəndislərə, dizaynerlərə və satınalma mütəxəssislərinə xidmət edir.

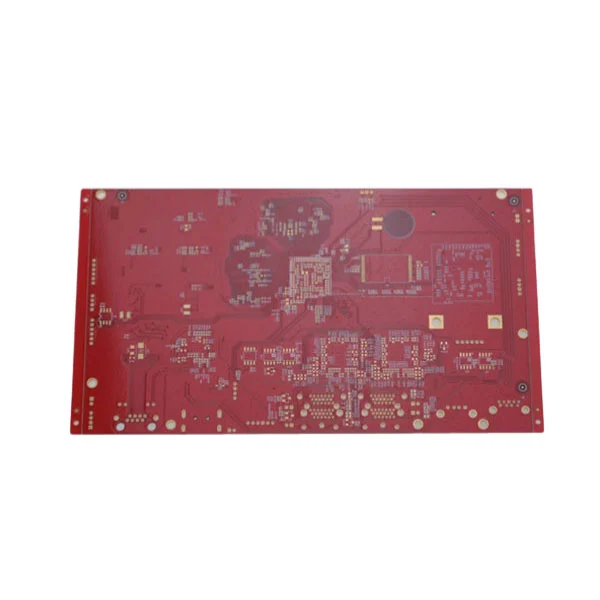

A Çox qatlı PCB— və ya çoxqatlı çap dövrə lövhəsi — izolyasiya materialı ilə ayrılmış və laminasiya yolu ilə birləşdirilmiş üç və ya daha çox keçirici təbəqədən (adətən mis) ibarət lövhədir. Tək və ya ikiqat qatlı PCB-lərdən fərqli olaraq, çox qatlı dizaynlar daha yüksək marşrut sıxlığına, daha yaxşı performansa və kompakt məkanda daha mürəkkəb elektrik birləşmələrinə imkan verir. kimi şirkətlərShenzhen Fanway Technology Co., Ltdtelekommunikasiya, tibbi cihazlar və aerokosmik sektorlarda qabaqcıl elektronika üçün yüksək etibarlı çoxqatlı PCB-lərin yaradılması üzrə ixtisaslaşmışdır.
Çox qatlı PCB-lər alternativ keçirici mis təbəqələri yığmaq və prepreg/fiberglas təbəqələri izolyasiya etməklə işləyir. En kəsikli dizayn siqnalların daxili və xarici təbəqələr arasında örtülmüş deşiklər (PTH) və ya kanallar vasitəsilə keçməsinə imkan verir. Nəzarət olunan empedans, güc təyyarələri və siqnal bütövlüyü strategiyaları yüksək tezliklərdə etibarlı işləməyi təmin edir.
| Layer Tipi | Təsvir |
|---|---|
| Siqnal qatı | Sxemləri və qarşılıqlı əlaqəni marşrutlaşdırır. |
| Güc təyyarəsi | Gücü və torpağı paylayır; səs-küyü azaldır. |
| Əsas | Gücü təmin edən sərt əsas substrat. |
| Prepreg | Qatları birləşdirən izolyasiya yapışdırıcısı. |
Daxili təbəqələr əlavə marşrutlaşdırma və yüksək sürətli siqnal yollarını təmin edir, xarici təbəqələr isə komponentlərin yığılmasını dəstəkləyir. Diqqətlə yığılmış dizayn sayəsində istehsalçılar bəyənirlərShenzhen Fanway Technology Co., Ltdminimal çarpışma və optimal elektrik performansını təmin edin.
Çox qatlı PCB-lər daha sadə lövhə növləri ilə müqayisədə bir sıra üstünlüklər təklif edir. Mühəndislərin onlara üstünlük verməsinin əsas səbəbləri bunlardır:
Çox qatlı PCB-lər mürəkkəb, etibarlı elektronika tələb edən sənayelərdə vacibdir:
İstehsalçılar bəyənirlərShenzhen Fanway Technology Co., Ltdperformans baxımından kritik tətbiqlər üçün vacib olan idarə olunan empedans və sıx toleranslarla bu sektorlar üçün yüksək həcmli istehsalı dəstəkləyin.
Uğurlu çox qatlı PCB dizaynı xüsusi alətlər, təcrübəli mühəndislər və elektrik və mexaniki məhdudiyyətlərə ciddi riayət etməyi tələb edir. Dizayn prosesində əsas addımlar bunlardır:
Dizayn qruplarıShenzhen Fanway Technology Co., Ltdİstehsalın uğurunu və etibarlı son məhsulları təmin edərək yığıncaqları və yerləşdirmə strategiyalarını təsdiqləmək üçün müştərilərlə əməkdaşlıq edin.
Çox qatlı PCB-lərin qurulması daha yüksək dəqiqlik və material cəlb edilməsi səbəbindən tək qatlı lövhələrdən daha mürəkkəbdir. Tipik çətinliklərə aşağıdakılar daxildir:
Mütəxəssis istehsalçılar bəyənirlərShenzhen Fanway Technology Co., Ltdyüksək məhsuldarlığı və məhsulun etibarlılığını təmin edərək, bu riskləri azaltmaq üçün ciddi proses nəzarəti və sınaq prosedurlarını həyata keçirin.
S: "Çox qatlı PCB" nə deməkdir?
A: Çox qatlı PCB, izolyasiya materialları ilə ayrılmış üç və ya daha çox keçirici mis təbəqəsi olan çap dövrə lövhəsinə aiddir. Qabaqcıl elektronikada mürəkkəb siqnal marşrutunu idarə etməyə qadir olan tək lövhə yaratmaq üçün bu təbəqələr birlikdə laminatlaşdırılır.
S: Çox qatlı PCB ikiqat PCB-dən nə ilə fərqlənir?
Cavab: İki qatlı PCB-də marşrutlaşdırma üçün yalnız iki mis təbəqə (yuxarı və alt), çox qatlı PCB isə daha çox qarşılıqlı əlaqə sıxlığına, təkmilləşdirilmiş performansa və gücləndirilmiş siqnal bütövlüyünə imkan verən daxili təbəqələri ehtiva edir və onu yüksək sürətli tətbiqlər üçün ideal edir.
S: Çox qatlı PCB-lərdə güc və torpaq təyyarələri niyə vacibdir?
A: Güc və yer təyyarələri elektrik performansını yaxşılaşdıran, səs-küyü azaldan və EMI nəzarətini təkmilləşdirən aşağı empedanslı istinad səthləri təmin edir. Bu təyyarələr eyni zamanda gücü komponentlərə bərabər paylamağa kömək edir.
S: Çox qatlı PCB istehsalında hansı tipik materiallardan istifadə olunur?
A: Materiallara keçirici təbəqələr üçün mis folqa, izolyasiya və yapışdırma üçün prepreg (qatranla hopdurulmuş fiberglas) və mexaniki dəstəyi təmin edən əsas substratlar daxildir. Doğru materialların seçilməsi dielektrik sabiti və istilik sabitliyi kimi performans amillərinə təsir göstərir.
S: Çox qatlı PCB-ləri təmir etmək olarmı?
Cavab: Çox qatlı PCB-lərin təmiri basdırılmış təbəqələrə və vidalara görə tək qatlı lövhələrdən daha çətindir. Kiçik səth problemləri bəzən düzəldilə bilər, lakin daha dərin nasazlıqlar zədədən asılı olaraq qabaqcıl texnika və ya tam dəyişdirmə tələb edə bilər.
S: İstehsalçılar çox qatlı PCB-ləri necə sınaqdan keçirirlər?
A: İstehsalçılar hər bir təbəqənin və əlaqənin dizayn spesifikasiyalarına cavab verməsini təmin etmək üçün avtomatlaşdırılmış optik yoxlama (AOI), uçan zond sınağı, rentgen təsviri və elektrik davamlılıq testlərindən istifadə edir. Shenzhen Fanway Technology Co., Ltd etibarlı lövhələr təqdim etmək üçün ciddi sınaq protokollarına əməl edir.
