Fanway, məhsulunuzun müvəffəqiyyətinizi sürətləndirmək üçün unikal tələblərinizə dəqiq uyğunlaşdırılmış səmərəli və etibarlı sona qədər son PCB montaj xidmətləri təqdim edir.

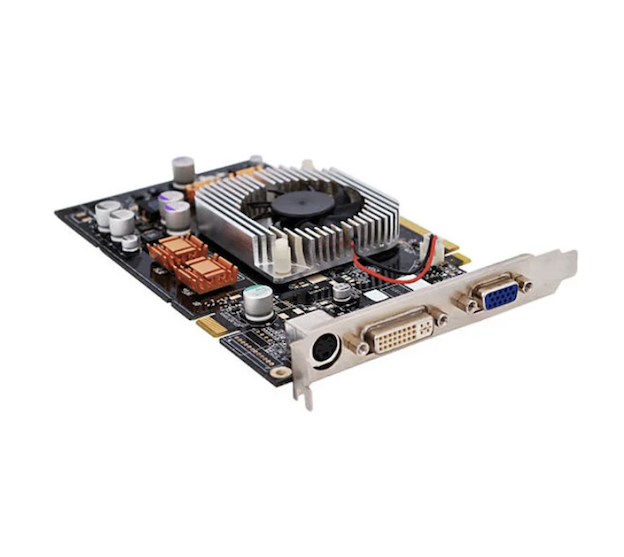

Fanway-in Mixed SMT və Through-Hole Texnologiyası İnteqrasiya Assambleyası xidməti eyni çap dövrə lövhəsində həm SMT, həm də THT proseslərini tətbiq edir. SMT yüksək sıxlıqlı, yüksək sürətli siqnal çiplərini (01005 passiv və 0,3 mm-pitch BGA-ları dəstəkləyir) idarə edir, THT isə mexaniki güc və yüksək cərəyan gücü tələb edən bağlayıcılar, transformatorlar, böyük kondansatörlər və güc qurğularının qayğısına qalır. Bu kombinasiya sadə üst-üstə düşmə deyil və o, hər iki texnologiyaya müdaxilə etmədən yan-yana işləməyə imkan verən bölməli yerləşdirmə, ardıcıl proses nəzarəti və istilik koordinasiyası vasitəsilə əldə edilir. SMT bugünkü PCB yığım həcminin 85%-dən çoxunu təşkil etsə də, qarışıq montaj ən sürətlə inkişaf edən seqmentdir, çünki müasir elektronika demək olar ki, heç vaxt tək bir texnologiyaya etibar etmir.
Daha yüksək güc sıxlığıHDI + THT Stack-up ilə
Məhdud lövhə ərazisində yüksək sıxlıqlı qarşılıqlı əlaqə (HDI) marşrutu SMT çipləri üçün yığcam siqnal şəbəkələrini təmin edir, THT komponentləri isə güc dövrələri üçün aşağı empedanslı yollar təklif edir. Sinerji lövhəni böyütmədən daha yüksək performans tələblərinə cavab verərək, vahid sahəyə düşən enerji daşıma qabiliyyətini 25% artırır.
Yüksək Etibarlılıq üçün IPC‑A‑610 Sinif 2 Sertifikatı
Bütün Qarışıq SMT və Delikli Texnologiya İnteqrasiya Quraşdırma prosesləri IPC‑A‑610 Sinif 2 standartlarına ciddi şəkildə əməl edir. SMT təkrar axınından THT dalğasına və ya seçmə lehimləməyə qədər hər bir addım müəyyən edilmiş proses pəncərələrinə və yoxlama meyarlarına malikdir. Tibb və avtomobil kimi etibarlılığa həssas sektorlar üçün biz ISO 13485 və IATF 16949 standartlarına uyğun tam izlənilmə təmin edirik.
Ümumi Xərclərin Optimizasiyası
Ayrı-ayrı SMT və THT istehsalı iki iş axını, iki logistika dəsti və ikiqat idarəetmə yükü deməkdir. Qarışıq montaj hər iki prosesi bir xətt üzərində birləşdirir,rProseslərarası işləmə və yenidən yerləşdirmə itkilərini 50%-dən çox azaltmaq, bölünmüş istehsalla müqayisədə ümumi xərcləri 30% azaltmaq.
Keyfiyyətə Sondan Uca Nəzarət: SPI-dən X-Ray-a qədər
Qarışıq montaj, tək prosesli lövhələrə nisbətən daha yüksək keyfiyyət riskləri daşıyır. Bizim əks tədbirlərimizə aşağıdakılar daxildir: optimallaşdırılmış lehim pastası həcmi üçün pilləli trafaretlər, dalğa lehimləmədən əvvəl SMT sahələri üzərində yüksək temperaturlu lent mühafizəsi və həm görünən, həm də gizli birləşmələri (BGA, LGA) əhatə edən AOI + X-Ray ilə ikili yoxlama.
Qarışıq PCB montajı həm səthə montaj (SMT), həm də deşikli (THT) komponentlərinin tək çaplı dövrə lövhəsinə quraşdırılması prosesidir. SMT komponentləri birbaşa lövhənin səthinə yerləşdirilir və reflow vasitəsilə lehimlənir; THT kabelləri əvvəlcədən qazılmış deliklərdən daxil edilir və dalğa və ya seçmə lehimləmə üsulu ilə qarşı tərəfə lehimlənir. Bu “hər ikisinin ən yaxşısı” strategiyası THT-nin üstün mexaniki gücü və güc idarəçiliyi ilə yanaşı, SMT-nin yüksək sıxlığı və miniatürləşdirilməsini birləşdirir. Qarışıq montaj avtomobil elektronikası, tibbi cihazlar, sənaye nəzarəti və aerokosmik tətbiqlərdə geniş şəkildə qəbul edilir.
Fanway aSMT-birinci, THT-saniyə Qarışıq SMT və Through-Hole Texnologiya İnteqrasiya Assambleyasının istehsalı üçün ardıcıllıq və bu, məhsuldarlıq üçün vacibdir. Tam axın:
PCB Təmizləmə və Lehim Pastası Çapı
Lövhə təmizləndikdən sonra lehim pastası trafaret vasitəsilə SMT yastıqlarına çap olunur. Qarışıq lövhələr üçün müxtəlif zonalarda pastanın qalınlığını tənzimləmək üçün bir addım trafaretindən istifadə edilə bilər.
SMT Yerləşdirmə və Yenidən Akış
Yüksək sürətli seç və yerləşdir maşınları SMT komponentlərini quraşdırır, sonra lövhə SMT lehimləməsini tamamlamaq üçün yenidən axıdılan sobadan keçir. Bu addım THT-nin daxil edilməsinin yenidən axınının istiliyinin əksər THT komponentlərinə (məsələn, plastik korpus birləşdiriciləri) zərər verməsindən əvvəl baş verməlidir.
THT Komponentinin Yerləşdirilməsi
Əllə və ya avtomatlaşdırılmış daxiletmə maşınları THT aparatlarını örtüklü deşiklərə yerləşdirir. Komponentlər mövcud SMT lehim birləşmələrini sındıra və ya PCB-nin əyilməsinə səbəb ola biləcək həddindən artıq gücdən qaçaraq, düz keçiricilərlə lövhəyə qarşı bərabər oturmalıdır.
Dalğa və ya Seçici Lehimləmə
Çoxlu THT komponentləri olan lövhələr üçün dalğa lehimləmə bütün birləşmələri bir keçiddə tamamlayır. Sıx qarışıq layoutlar üçün selektiv lehimləmə lehimi yalnız THT yastıqlarına tətbiq edir, yaxınlıqdakı SMT komponentlərini termal təsirdən qoruyur. Seçilmiş lehimləmə 2‑5mm lehim dalğasının hündürlüyünü saxlayır (adi dalğa lehimləməsində 8‑12 mm-ə qarşı), istidən təsirlənən zonanı əhəmiyyətli dərəcədə azaldır.
Qurğuşun Kəsmə, Təmizləmə və Təftiş
Həddindən artıq kabellər kəsilir, axın qalıqları təmizlənir, ardınca AOI vizual yoxlaması, rentgen yoxlaması (gizli birləşmələr üçün) və funksional sınaq aparılır.
Qarışıq montaj PCB dizaynına xüsusi tələblər qoyur, aşağıdakı üç məqam istehsal məhsuldarlığına birbaşa təsir göstərir:
≥3mm Aralıq ilə Zonalı Layout
Lövhədə SMT və THT zonalarını aydın şəkildə ayırın. THT komponentlərini (konnektorlar, böyük kondansatörlər) lövhənin kənarlarına və ya künclərinə yaxın yerləşdirin və daxiletmə zamanı mexaniki müdaxilənin və dalğa lehimləmə zamanı lehimin sıçramasının qarşısını almaq üçün iki zona arasında ən azı 3 mm boşluq saxlayan THT sahəsindən incə diametrli SMT cihazlarını (BGA) uzaq tutun.
Delik Ölçüsü Uyğunluğu: 0.1‑0.2mm Təmizlik
THT yastığı çuxurunun diametri, hamar daxil edilməsini təmin edən komponent aparıcı diametrindən 0,1‑0,2 mm böyük olmalıdır. Çox sıx və daxil etmək çətindir və ya qeyri-mümkündür; çox boş və komponent sürüşərək lehimin zəif doldurulmasına gətirib çıxarır.
Termal Relyef və Xaricdə Qorunma Zonaları
Böyük mis təyyarələrə (torpaq, güc) qoşulmuş THT yastıqları, soyuq birləşmələrə səbəb olan istiliyin çox tez uzaqlaşmasının qarşısını almaq üçün termal relyef spikeri istifadə etməlidir. Seçici lehimləmə THT yastıqlarının ətrafında bitişik komponentlərdən qaçmaq üçün adekvat saxlama sahələrini ayırın.
Qarışıq montajQarışıq SMT və Delikli Texnologiya İnteqrasiya Assambleyası
Avtomobil Elektronikası
ECU, BMS, ADAS sensor modulları bütün bu lövhələr siqnalın işlənməsi üçün sıx çiplərə və yüksək cərəyan birləşdiricilərinə, relelərə və vibrasiya və temperaturun dəyişməsinə tab gətirən digər THT hissələrinə ehtiyac duyur.
Sənaye İdarəetmələri və Güc Modulları
PLC-lər, servo ötürücülər, sənaye enerji təchizatı SMT idarəetmə məntiqi və kommunikasiyaları idarə edir, THT istilik idarəetmə üçün güc MOSFET-lərini, transformatorları və böyük kondansatörləri quraşdırır.
Tibbi Cihazlar
Xəstə monitorları, ultrasəs sistemləri, sensorun ön hissələri və prosessor nüvələri üçün diaqnostik avadanlıq SMT, güc konnektorları və tez-tez birləşdirilən interfeyslər üçün THT.
Aerokosmik və Müdafiə
Mexanik möhkəmlik tələb edən yüksək etibarlı sistemlər THT birləşmələri MIL-STD-202G vibrasiya standartlarına cavab verməlidir.
12 İllik Qarışıq Assambleya Təcrübəsi
Biz on ildən artıqdır ki, SMT‑THT qarışıq montajında ixtisaslaşmışıq, DFM-in nəzərdən keçirilməsindən tutmuş istehsal həcminə qədər dərin nou-hau qururuq. Komandamız hansı dizaynların dalğa lehimləmə körpülərinə səbəb olduğunu və hansı yerləşdirmələrin dərsliklərdə olmayan, lakin yekun məhsuldarlığı müəyyən edən əlavə stress dərslərinə səbəb olduğunu başa düşür.
ISO 9001:2015 və IPC‑A‑610 Sinif 2 Sertifikatlaşdırılıb
Bütün proseslər sertifikatlaşdırılmış keyfiyyət sistemləri altında aparılır. Hər bir lövhə AOI, X‑Ray və funksional testlərdən keçir. Tibbi və avtomobil müştəriləri üçün biz ISO 13485 və IATF 16949 standartlarına uyğun tam izlənilmə sənədlərini təqdim edirik.
One-Stop Xidmət: Dizayndan Çatdırılmaya qədər
Biz DFM-in nəzərdən keçirilməsini, komponentlərin satın alınmasını, SMT+THT montajını və yekun sınaqları təklif edirik. Sadəcə olaraq Gerber fayllarınızı və BOM-u təqdim edin, qalanını biz həll edirik.
Çevik Həcm İmkanları
Prototipdən yüksək həcmli istehsala qədər dəstək. Standart qarışıq lövhələr üçün NRE haqqı yoxdur; mürəkkəb lövhələr üçün biz mühəndislik təhlili və prosesin optimallaşdırılması üzrə məsləhətlər veririk.
S: Qarışıq montaj lövhələri üçün tipik istehsal müddəti nədir?
A: Prototiplər adətən 5‑7 iş günü, kiçik həcmlər (<1000 ədəd) 7‑10 gün, böyük həcmlər isə ayrı-ayrılıqda qiymətləndirilir, ümumiyyətlə 10‑15 iş günü.
S: Hansı THT komponentləri dalğa lehimləmə yerinə seçmə lehimləmə tələb edir?
Cavab: SMT komponentləri (xüsusilə incə aralıqlı BGA-lar, QFN-lər) THT yastıqlarına yaxın yerləşdirildikdə və ya THT komponentləri istiliyə həssas olduqda (məsələn, plastik korpuslu birləşdiricilər) seçici lehimləmə tövsiyə olunur. O, yalnız THT birləşmə sahəsini qızdırır, lövhənin qalan hissəsini termal təsirdən qoruyur.
S: Qarışıq SMT və Delikli Texnologiya İnteqrasiya Assambleyası xüsusi PCB substrat materialları tələb edirmi?
A: Standart FR‑4 əksər qarışıq montajlar üçün kifayətdir. Bununla belə, lövhədə yüksək güclü THT komponentləri (transformatorlar, güclü MOSFETlər) varsa, dalğa lehimləmə termal zərbəsinə tab gətirmək üçün yüksək Tg materialı (Tg ≥ 150°C) tövsiyə edirik.
S: SMT və THT komponentləri eyni tərəfə yerləşdirilə bilərmi?
A: Bəli. Hər ikisini yuxarı tərəfə yerləşdirmək ən sadə yanaşmadır, dalğa lehimləmə üçün altını təmiz buraxır. Bununla belə, SMT yastıqları və THT dəlikləri arasında ən azı 2‑3 mm boşluq olmasını təmin edin.
S: Fanway qurğuşunsuz lehimləməni dəstəkləyirmi?
A: Bəli. Yenidən axan və dalğalı lehimləmə sistemlərimiz qurğuşunsuz ərintilərə (SAC305 və s.) tam uyğundur və temperatur profilləri müvafiq olaraq təyin olunur.
S: Qarışıq montaj üçün hansı qüsur dərəcəsini gözləmək olar?
A: DFM-nin hərtərəfli iştirakı ilə bizim qarışıq montaj ilk keçid məhsuldarlığımız adətən 97%-i keçir. Əsas nəzarət nöqtələri: dizayn zamanı planın nəzərdən keçirilməsi, dalğa lehimləmədən əvvəl SMT qorunması və ikili AOI+Rentgen müayinəsi.
