OEM Şarj Xovlu PCBA Anakartı

OEM Şarj Xovlu PCBA anakartının İstehsal Prosesi

Substratlar FR-4 və ya yüksək tezlikli materiallardan (məsələn, Rogers 4350B) istifadə edir.

Kontaktın etibarlılığını təmin etmək üçün qızıl örtük və ya OSP səth müalicəsi qəbul edilir.

DC-DC modulları kimi əsas komponentlər 100% yaşlanma testlərindən keçir.

Şarj Xovlu PCBA Anakartı şarj rejiminə görə iki növə bölünür:

AC doldurma yığınları və DC doldurma yığınları.

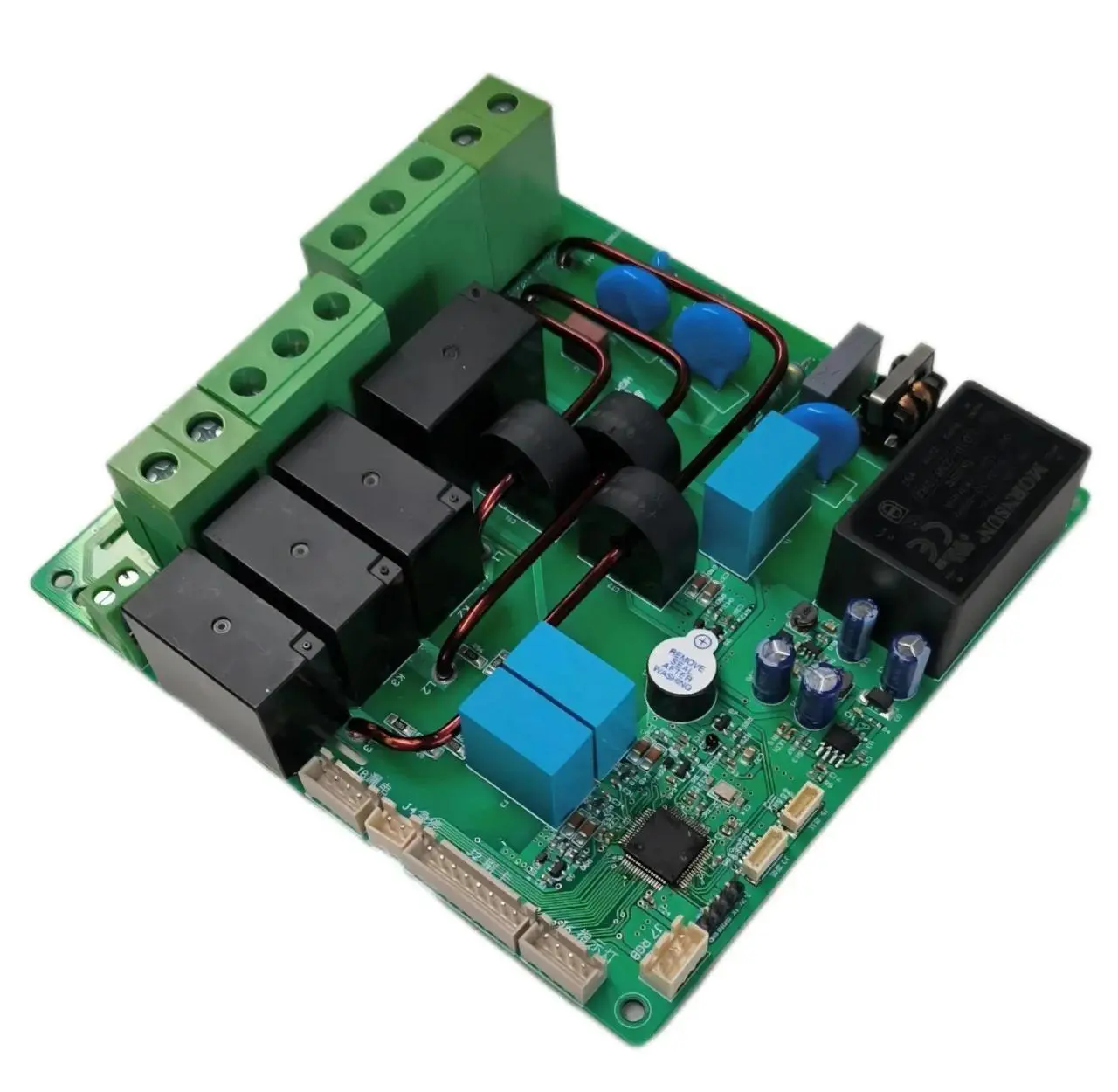

AC Doldurma Xovlu Devre lövhəsi:Bu lövhə avtomobilin bortda şarj cihazı (OBC) vasitəsilə şəbəkə AC gücünü DC gücünə çevirir. Onun əsas funksiyalarına aşağıdakılar daxildir:

CP Terminal Nəzarəti:Doldurma vəziyyətini izləmək üçün PWM siqnallarından istifadə edərək avtomobilin BMS-si ilə əlaqə qurur (məsələn, silahın daxil edilməsi, doldurma hazırlığı, şarjın başlaması). İş gərginliyi 1 kHz tezliyi ilə 12V/9V/6V-dir.

CC Terminal Aşkarlanması:Müqavimət dəyişiklikləri vasitəsilə doldurma silahının əlaqə vəziyyətini təsdiq edir və çıxış cərəyanının tutumunu müəyyən edir (məsələn, 1,5 kΩ müqavimət 8A cərəyanına uyğundur).

Tipik Parametrlər:Giriş 220V AC, çıxış gücü 7kW/11kW, qorunma dərəcəsi IP54.

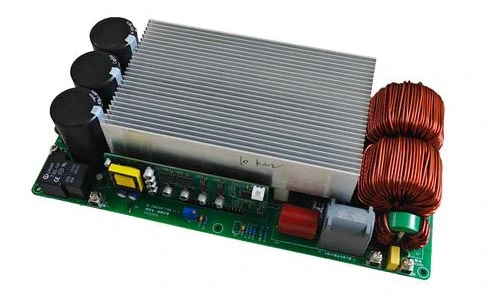

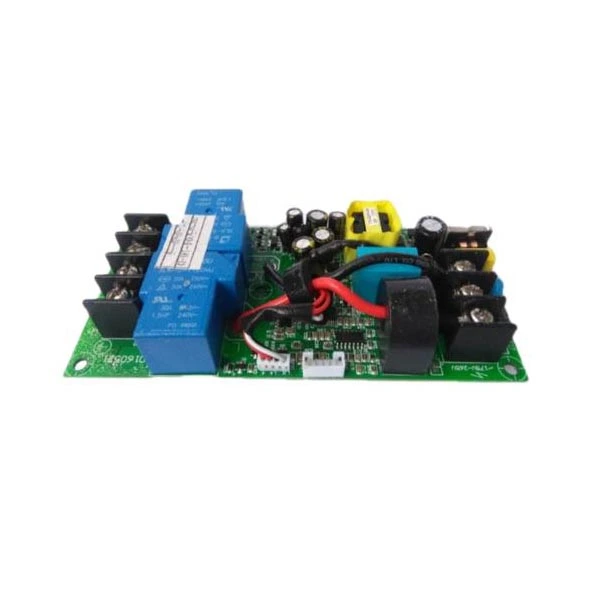

DC Doldurma Xovlu Devre lövhəsi:Bu lövhə birbaşa yüksək gərginlikli DC enerjisini çıxarır. Onun əsas modullarına aşağıdakılar daxildir:

AC/DC Düzəltmə və PFC Modulu:Aktiv Güc Faktorunun Korreksiyası (PFC) texnologiyasından istifadə edərək, səmərəliliyi 97%-dən çox olan üç fazalı 380V AC cərəyanını yüksək gərginlikli DC-yə (750-850V) çevirir.

DC/DC Dönüşüm Modulu:MMC rezonans topologiyası vasitəsilə gərginliyi batareyanın tələb olunan diapazonuna (məsələn, 200-920V) tənzimləyir və dinamik cərəyan nəzarətini dəstəkləyir (bir neçə yüz ampere qədər).

Tipik Parametrlər:Giriş 380V AC, çıxış gücü 30-120kW, inteqrasiya olunmuş STM32F207ZET əsas idarəetmə çipi, CAN/RS-485 rabitəsini dəstəkləyir.
