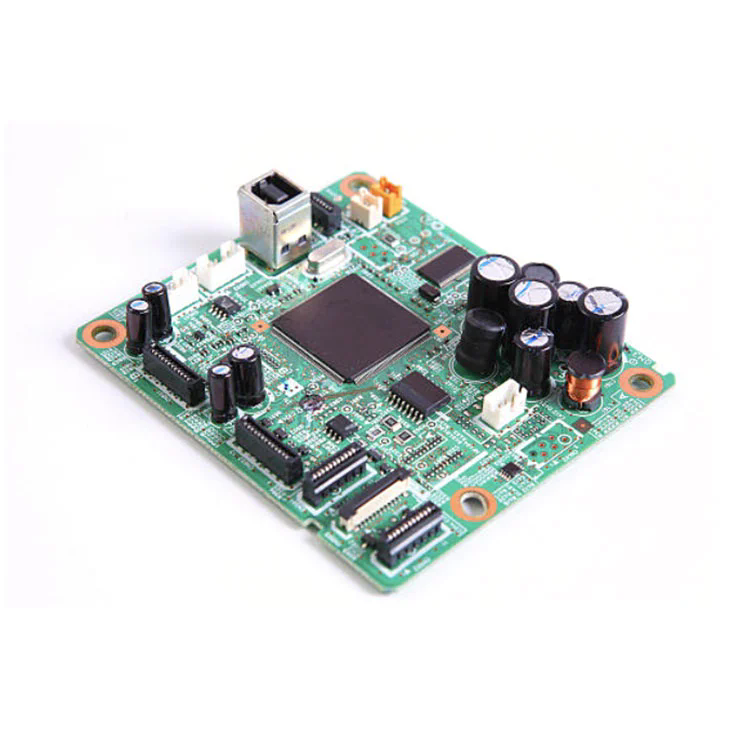

Bugünkü sürətli inkişaf edən elektronika dünyasında birdən çox PCB Technologies-Sərt, Flex, Sərt-Flex-in tək, inteqrasiya edilmiş bir həll kritikləşdi.Qarışıq PCB montajıimkan verir, çünki bu, imkan verir:
Yığcam, yüngül dizayn: Kosmik qənaət forması amilləri üçün sərt və çevik substratları birləşdirir.
Təkmilləşdirilmiş davamlılığı və etibarlılıq: Flex təbəqələri, uğursuzluğu azaltmaq mexaniki stressi udur.
Qiymət səmərəliliyi: Məclis addımlarını, mənbələri və inventarını azaltmaq üçün prosesləri birləşdirir.
Cari Google Axtarış meylləri "Qarışıq PCB montaj xidmətləri", "sərt-çevik pcb montajı" və "sərt PCB inteqrasiyasına çevrilmək üçün" və "Flex" kimi terminlərə yüksək tələbat göstərir. Bu məqaləni mərkəzi ətrafında qurularaq - "Qarışıq PCB montajını bugünkü elektronika üçün əvəzedilməz edən nədir?" - İstifadəçi axtarış niyyəti və meylli mövzularla yaxından uyğunlaşırıq.
Aşağıda qarışıq PCB montaj spesifikasiyalarının ətraflı görüntüsünü təklif edən birləşdirilmiş bir ümumi məlumat (masa şəklində). Bu, peşəkarlığımız və aydınlığımızı nümayiş etdirir.
| Xüsusiyyət | Xüsusiyyət / Təsvir |
|---|---|
| Substrat növləri | Sərt FR-4 təbəqələr, poliyimide çevik təbəqələri, sərt-çevik konfiqurasiyalar |
| Qatlama | 20 qatınadək (sərt + flex qarışığı); Tipik yığın: Sərt 6-8 + Flex 2-4 |
| Minimum iz / məkan | Sərt: 4 mil / 4 mil; Flex: 3 mil / 3 mil |
| Növ növləri vasitəsilə | Çuxursuz Vias (THV), Microvias (diametri ≥ 50 mkm), basdırılmış və kor vias |
| Mis qalınlığı | 1 oz (tipik); Yüksək cari çevik seqmentlər üçün 3 oz daha ağır mis |
| Flex əyilmə radiusu | ≥ 10 × qalınlığı, standart: ≥ 0,5 mm əyilmiş radius 0,05 mm flex qalınlığı |
| Lehimi maska | Flex sahələr üçün çevik lehim maska, FR-4 üçün sərt maska; Sədsiz keçid |
| Məclis komponentləri | Səthi-dağ, çuxur, qarışıq SMT / THT komponentləri; Flex zonalarına sərt ola bilər |
| Termal idarəetmə | Hotspot sahələrini idarə etmək üçün quraşdırılmış mis təyyarələri və istilik vias |
| Keyfiyyət standartları | IPC-6013 (Flex), IPC-6012 (RIGID), IPC-6018 (Rigid-Flex), IPC-A-600 Class 2; Rohs / Uyğunluq |
Qarışıq PCB montajını planlaşdırarkən ən kritik dizayn və proses mülahizələri hansılardır?
Maddi uyğunluq və yığma planlaşdırma
Flex zamanı delaminasiya edilməməsi üçün sərt FR-4 və çevik poliyimid təbəqələri arasında interplay diqqətlə mühəndis olmalıdır. Termal genişləndirmə əmsalına (CTE) əmsalına nəzarət, termal dövrlər vasitəsilə uzunmüddətli etibarlılığı təmin edir.
Flex Zones-də bütövlüklə iz və vasitəsilə
Flex Zones daha sərt tolerantlıq tələb edir: incə mis təbəqələri, idarə olunan iz / məkan, idarə olunan iz / məkan, əyilmədən (məsələn, doldurulmuş və örtülmüş mikromanias) vasitəsilə optimallaşdırılmışdır.
Radius, flex həyat və mexaniki stress əymək
Düzgün əyilmə raditi (≥ 10 × qalınlığı) göstərilməsi və nəzərdə tutulan dinamik şəraitdə flex-həyat sınağı keçirmək fleksiyon bölmələrin işləməsini təmin edir.
Komponent Assambleyası üçün sərt inteqrasiya
Müvəqqəti və ya daimi sərt sərtlər (məsələn, FR-4, FR-4 vərəqləri və ya yapışqan dəstəkli poliyimid) tez-tez, dəqiq yerləşdirmə və lehimləmə təmin etmək, dəqiq yerləşdirmə və lehimləmə təmin etmək üçün smt / THT yığma zamanı sərt dəstəyi təqlid etmək üçün istifadə olunur.
Termal və Siqnal Marşrutu
Qarışıq PCB-lər tez-tez yüksək güc və ya RF dövrə birləşdirirlər. Diqqətli təbəqə tapşırığı ilə cütləşdirilmiş və yerüstü təyyarələr vasitəsilə düzgün istilik, siqnal bütövlüyü və istilik dissmasiyasını qoruyun.
İstehsalçılıq və xərc ticarətləri
Balanslaşdırıcı mürəkkəblik və dəyəri: artan təbəqə sayğacları, mikrovas və ya ağır mis qiyməti artırır. Erkən DFM (İstehsalçılıq üçün dizayn) baxılması məqsədəuyğunluğu və səmərəliliyi təsdiqləmək üçün vacibdir.
Test və yoxlama imkanları
Qarışıq dizaynlar standart Aoi və ya rentgeni məhdudlaşdıra bilər; Xüsusi qurğular, çevik dostluq testi jigs və ya uçan zond testi bağlantı və komponent yerləşdirilməsini təsdiqləmək üçün tələb oluna bilər.
S1: Qarışıq PCB montajı nə üçün istifadə olunur?
A1: Sərt-yalnız Solutions, Qısa kimi Geyilənlər, Qatlanan qurğular, Tibbi İmplantlar, Aerokosmik Sensor Arazaları - Hər hansı bir tətbiq rahatlığı, yığcamlıq və etibarlılığı tələb edir.
Q2: Flex-sərt keçidlər üzrə etibarlılığı necə təmin edə bilərsiniz?
A2: Diqqətli yığılmış Dizayn (Uyğun CTE), idarə olunan əyilmiş radii, epoksi və ya yapışdırma zonalarında epoksi və ya yapışan bağlama ilə, örtüklə və simulyasiya edilmiş mexaniki dövrlərdə sınaqdan keçirin.
Qarışıq PCB montajı müasir elektronikanın dizaynının ön cəbhəsində dayanır Əsas, hər iki performans və xərclərin düzgünlüyünü təmin etmək üçün dəqiq bir şəkildə yığma planlaşdırma, iz, mexaniki fleks testi, dfm analizi və sərt QA vasitəsilə.
Düzgün işləyən mütəxəssis dizayn qaydaları, sağlam materiallar və dəqiq istehsal olunan PCB montajı, inkişaf etmiş tibbi, aerokosmik, avtomobil və istehlak cihazlarında yeni məhsul imkanlarını açır.
AtFanwayƏlavə olaraq, inkişaf etmiş PCB və sərt fleksiyalarda iki on illik təcrübə gətiririk. Qarışıq PCB montaj xidmətləriimiz yüksək keyfiyyətli materialları, sənayenin liderləri (IPC uyğunluğu, Rohs / Reach) və miqyasda davamlı, yüksək performanslı həllərə çatmaq üçün DFM dəstəyi birləşdirir.
Yüksək həcmli istehsal üçün prototiping və ya yayılmağınızdan asılı olmayaraq, komandamız dizayn-çatdırılma mükəmməlliyini təmin edir.Bizimlə əlaqə saxlayınBu gün məhsul dizaynlarınızı dəqiq mühəndisli qarışıq PCB montaj həlləri ilə yüksəltmək üçün.
