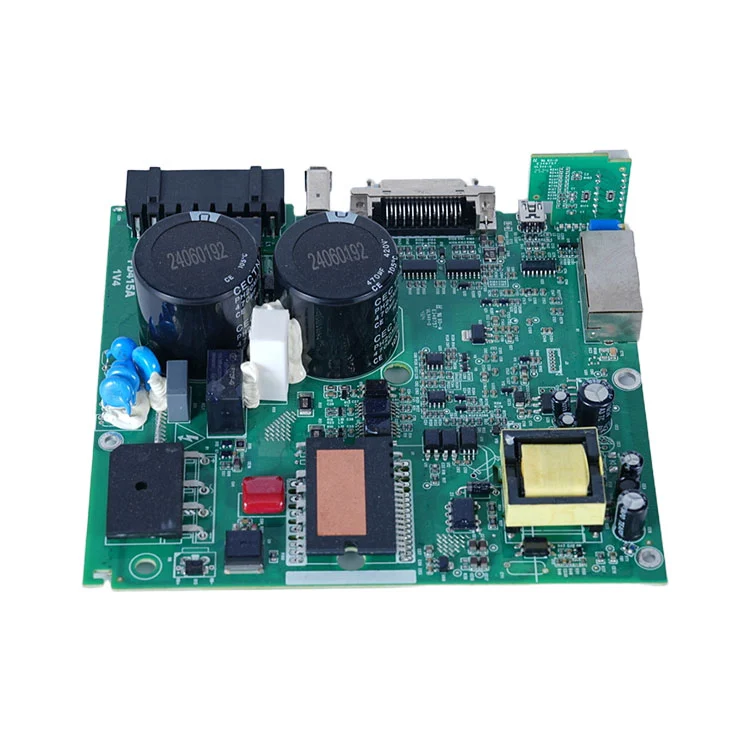

Prototip PCB məclisiMüasir elektronikanın istehsalında əsas rol oynayır. Bu mühəndis və dizaynerlərə tam miqyaslı istehsal etməkdən əvvəl dövrə dizaynlarını sınamaq, təsdiqləmək və optimallaşdırmaq imkanı verir. Prototip PCB-ni toplamaqla potensial dizayn qüsurları erkən müəyyənləşdirilə bilər, daha yüksək etibarlılıq və daha az istehsal xərclərini təmin etmək olar. Shenzhen Fanway Technology Co, Ltd, həm başlanğıc, həm də qurulmuş şirkətlərin tələblərini ödəmək üçün uyğun yüksək keyfiyyətli prototip PCB montaj xidmətləri təqdim etməkdə ixtisaslaşmışıq.
Prototip PCB Assambleyası, adətən bir işçi prototip yaratmaq üçün çap edilmiş dövrə lövhəsinə lehimləmə elektron komponentlərini daxil edir. Bu proses yalnız dizaynın elektrik işini yoxlayır, həm də məhsul nümayişləri, sınaq və sonrakı inkişaf üçün maddi bir model də təmin edir.
Prototip PCB Assambleyası, son məhsulun dizayn spesifikasiyalarına cavab verən bir neçə əsas addımı əhatə edir:
PCB uydurması:İlk addım, dizayn faylına (Gerber faylları) əsasında çap edilmiş dövrə lövhəsini istehsal etməkdir. Yüksək dəqiqlikli bir uydurma, lövhənin düzeni nəzərdə tutulan dövrəyə uyğundur.
Komponent qaynağı:Bütün elektron komponentlər, rezistorlar, kondokitorlar, ics və bağlayıcılar, materialların (BOM) hesabına alınır.
Məclis prosesi:Komponentlər, hər iki səth montaj texnologiyası (SMT) və ya çuxurlu texnologiya (THT) istifadə edərək PCB-də quraşdırılmışdır. Avtomatik maşınlar və ya əl toplama üsulları mürəkkəbliyə görə istifadə edilə bilər.
Lehimləmə:Lehimləmə komponentləri elektrikli və mexaniki olaraq təmin edir. Daxili lehimləmə SMT üçün çox yaygındır, dalğa və ya əl lehimlənməsi THT komponentləri üçün istifadə olunur.
Yoxlama və Test:Məclisdən sonra funksional test prototipin düzgün işləməsini təmin edir. Bu addımda vizual yoxlama, avtomatlaşdırılmış optik yoxlama (AOI) və elektrik testi daxil ola bilər.
Bu proses Prototip PCB montajının nəin nəzərdə tutulan kimi fəaliyyət göstərməməsini təmin edir, həm də kütləvi istehsal üçün etibarlı bir istinad kimi xidmət edir.
Yüksək keyfiyyətli prototip PCB montajı bacarıqlı mühəndislik, qabaqcıl avadanlıq və ciddi keyfiyyətə nəzarətin birləşməsindən asılıdır:
| Parametr | Təsvir |
|---|---|
| Lövhə ölçüsü | Minimum: 10mm x 10mm, maksimum: 500 mm x 500mm |
| Qatlama | Dizayn mürəkkəbliyindən asılı olaraq 1-12 təbəqə |
| Komponent növləri | Smt, tht, qarışıq montaj |
| Lehimi maska | Yaşıl, qırmızı, mavi və ya xüsusi |
| Səthi bitirmə | Yaşıl, qırmızı, mavi və ya xüsusi |
| Komponent yerləşdirmə dəqiqliyi | SMT komponentləri üçün ± 0.05mm |
| Test & Təftiş | Aoi, rentgen, funksional test |
Shenzhen Fanway Technology Co, Ltd, hər prototip PCB montajının bu standartlara cavab verməsini təmin edir, yüksək etibarlılıq və reproduksiya təmin edir.
Bir çox şirkət, prototip montajının tam miqyaslı istehsaldan əvvəl zəruri olduğunu düşünə bilər. Budur əsas üstünlüklər:
Səhv aşkarlanması:Dizayn qüsurlarının erkən müəyyənləşdirilməsi kütləvi istehsalda bahalı səhvlərin qarşısını alır.
Dizayn təsdiqlənməsi:Mühəndislər real dünya şəraitində performans test edə bilərlər.
Vaxt səmərəliliyi:Sürətli prototiping məhsul inkişaf dövrlərini sürətləndirir.
Səmərəli:Prototip mərhələsindəki problemlərin aşkarlanması və düzəldilməsi kütləvi istehsal olunan lövhələrin işlənməsinə nisbətən daha ucuzdur.
Funksional test toplanmış lövhənin elektrik və mexaniki tələblərə cavab verməsini təmin edir.
Yüksək keyfiyyətli prototip PCB montajı bacarıqlı mühəndislik, qabaqcıl avadanlıq və ciddi keyfiyyətə nəzarətin birləşməsindən asılıdır:
Komponent yoxlanışı:Məclisdən əvvəl bütün hissələri təsdiqləyən xüsusiyyətlərə cavab verir.
Həssas yerləşdirmə:Dəqiq SMT komponentinin yerləşdirilməsi üçün avtomatlaşdırılmış seçmə və yer maşınlarından istifadə.
Nəzarət olunan lehimləmə:Düzəltmə və dalğalanan parametrlər qüsurların qarşısını almaq üçün yaxından izlənilir.
Hərtərəfli sınaq:Funksional test toplanmış lövhənin elektrik və mexaniki tələblərə cavab verməsini təmin edir.
Shenzhen Fanway Technology Co, Ltd, etibarlı qiymətləndirməyə və sonrakı inkişafa hazır olan prototip PCB-lərin təmin edilməsi, bu ən yaxşı təcrübələrdən istifadə edir.
S1: Prototip PCB Assambleyası və istehsal PCB montajı arasındakı fərq nədir?
A1:Prototip PCB Assambleyası test və təsdiqləmə üçün hazırlanmışdır. Adətən az miqdarda iştirak edir və mürəkkəb komponentlər üçün əl yığımı tələb edə bilər. İstehsal PCB Assambleyası sürət və xərc səmərəliliyi üçün optimallaşdırılmış proseslərlə genişmiqyaslı istehsala yönəlmişdir.
Q2: Prototip PCB montajını başa çatdırmaq üçün nə qədər vaxt lazımdır?
A2:Turnaround vaxtı idarə heyəti mürəkkəbliyindən və komponent mövcudluğundan asılıdır. Tipik olaraq, 5-dən 15-ə qədər iş gününə qədər dəyişir. Shenzhen Fanway Technology Co, Ltd təcili layihələr üçün sürətli xidmətlər göstərir.
S3: Prototip PCB məclis mərhələsində dizaynımı sınayım?
A3:Bəli, funksional test prototip məclisinin standart hissəsidir. Bu, dizaynerlərə sxemləri, test proqram inteqrasiyasını yoxlamağa və kütləvi istehsala keçməzdən əvvəl dizayn performansını optimallaşdırmağa imkan verir.
Prototip PCB montajı çox sektorda vacibdir:
İstehlak Elektronikası:Smartfonlar, köhnəlmiş və ağıllı ev cihazları üçün sürətli iterasiya.
Avtomobil elektronikası:Nəzarət modulları, sensorlar və ekran bölmələrini sınaqdan keçirin.
Tibbi cihazlar:Diaqnostik və monitorinq avadanlıqlarının təhlükəsizliyini və etibarlılığını təmin etmək.
Soldadura Maskaraİdarəetmə sxemləri və iot cihazları təsdiqləyir.
Shenzhen Fanway Technology Co, Ltd, xüsusi bir layihə tələblərinə cavab vermək üçün xüsusi həllər təqdim edən bu sahələrdə müştərilərə xidmət edir.
Prototip PCB Məclisi, innovativ fikirləri funksional elektron məhsullara çevirməkdə kritik bir addımdır. Peşəkar Məclis Xidmətlərini istifadə edərək, şirkətlər səhvləri minimuma endirə, performansı optimallaşdıra bilər və məhsul inkişaf dövrlərini sürətləndirə bilər.Shenzhen Fanway Technology Co, LtdMütəxəssis Prototip PCB montaj xidmətləri keyfiyyəti, dəqiqliyi və etibarlılığa yönəldilmişdir. Elektron dizaynlarını tam işlək prototiplərə çevirmək məqsədi daşıyan müəssisələr üçün,əlaqəDiaqnostik və monitorinq avadanlıqlarının təhlükəsizliyini və etibarlılığını təmin etmək.
