Bugünkü sürətlə irəliləyən elektronika sənayesində, daha yüksək enerji yüklərini idarə edə biləcək, həddindən artıq əməliyyat şərtlərinə tab gətirə bilən və uzadılmış ömrü boyu etibarlılıq təmin edə biləcək cihazlara tələbi daha da böyük olmayıb. Bu problemin mərkəzində çap edilmiş dövrə lövhəsi (PCB), hər bir elektron sistemin qurulduğu təməldir. Standart PCB-lər geniş istifadə olunur,Ağır Mis PCBMövcud daşıma qabiliyyəti, istilik idarəetmə və davamlılığı vacib olduğu tətbiqlər üçün üstünlük əldə etdilər.

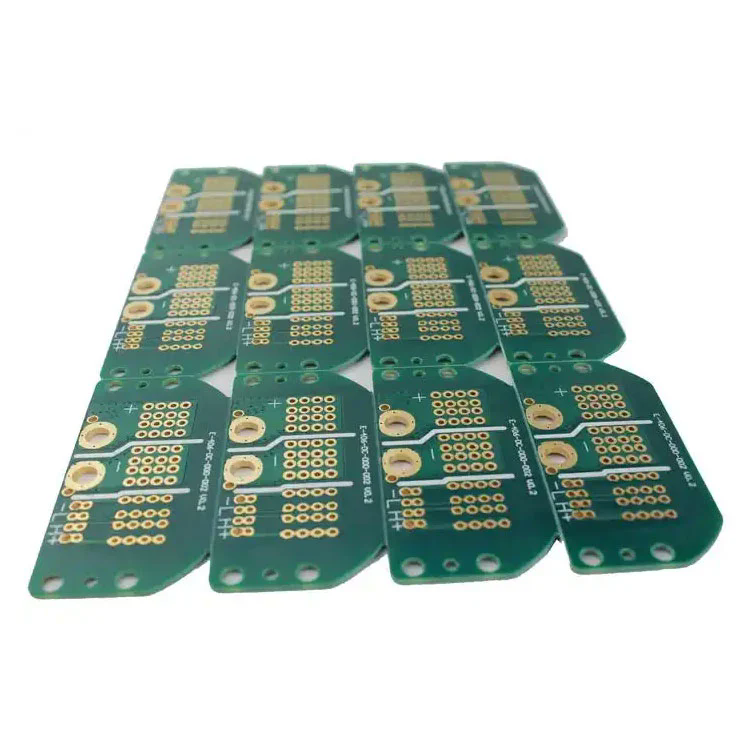

Ağır bir mis PCB, standart PCB-də olanlardan daha yüksək dərəcədə qalın olan mis dirijorları olan bir dövrə lövhəsi kimi müəyyən edilir. Daimi PCB-lər adətən 1 oz / ft² (35 mkm) və 3 oz / ft² (105 mkm) arasında mis qalınlığı olan ağır mis PCB-də, istehsal prosesi və tətbiqi tələblərindən asılı olaraq 20 oz / ft / daha yüksəklərə çata bilər.
Qalın mis təbəqələrin istifadəsi bu lövhələrin həddindən artıq istiliyini, istiliyini daha effektiv şəkildə yayılmadan və həddindən artıq temperatur, titrəmələr və mexaniki stress kimi sərt ekoloji vəziyyətlərə dözməyə imkan verir. Sənayedə elektrikləşdirilməsi, bərpa olunan enerji, elektrikli nəqliyyat vasitələri və sənaye avtomatlaşdırılması, ağır mis PCB-lər performans və təhlükəsizliyin təmin olunmasında əsas rol oynayır.
Ağır Mis PCB-lərin əvəzsiz olduğu əsas sənayelər aşağıdakılardır:
Power Electronics: inverters, güc çeviriciləri və motor nəzarət sistemləri.
Avtomobil: Elektrikli nəqliyyat vasitəsi batareya idarəetmə və şarj sistemləri.
Bərpa olunan enerji: günəş enerjisi sistemləri və külək turbin nəzarətçiləri.
Hərbi və aerokosmik: Müdafiə elektronikası və avionika.
Sənaye avadanlıqları: yüksək cari keçid cihazları və ağır maşınlar.
Ağır Mis PCB-nin əhəmiyyəti sadə olmasının səbəbi: onsuz yüksək güc sistemləri, təhlükəsizliyi və funksionallığı poza biləcək etibarsız əlaqələrin qarşısını alacaq, həddindən artıq istiləşmə və ya əziyyət çəkə bilər.
Ağır Mis PCB-nin gücü, standart PCB-lərin nail ola biləcəyi yerdən kənarda inkişaf etmiş performans təmin edən unikal dizayn xüsusiyyətlərində yerləşir.
Qalın mis izləri həddindən artıq istilik nəsli olmadan daha da cari axmağa imkan verir. Bu, onları güc paylama sistemləri, batareya doldurma sxemləri və güc çeviriciləri kimi yüksək cari tətbiqlər üçün ideal hala gətirir.
Elektron sistemlərdə, həddindən artıq istiləşmə komponent uğursuzluğunun aparıcı səbəblərindən biridir. Ağır Mis PCB, daha qalın mis təbəqələri səbəbindən istiliyin yayılmasına, isti ləkələrin azaldılması və tələb olunan yüklərin altında sabit bir əməliyyat temperaturunu qorumaq üçün üstündür.
Sağlam mis dirijorları ilə, bu lövhələr mexaniki stres, lehim birgə yorğunluq və təkrar termal velosiped sürmə ilə təchiz olunmuşdur. Bu, titrəyişlərin və ya qəfil temperaturun dəyişdiyi mühit üçün uyğundur.
Cari, ağır mis PCB-ləri yaymaq üçün çox qat və ya böyük bir lövhələrin istifadə edilməsi əvəzinə, mühəndislərə daha az təbəqə ilə kompakt sistemləri dizayn etməyə imkan verir. Bu, materiallarda xərclərə qənaət, montaj vaxtının azalmasına və boşluqdan daha səmərəli istifadə etməyə səbəb olur.
Ağır Mis PCB-lər həm yüksək səviyyəli, həm də idarəetmə dövrələrini eyni lövhəyə birləşdirə bilərlər. Bu, ayrı-ayrı lövhələrə, tərtibatının asanlaşdırılması və ümumi sistem etibarlılığının yaxşılaşdırılmasını aradan qaldırır.
| Parametr | Xüsusiyyət seçimləri |
|---|---|
| Mis qalınlığı | 3 oz / ft² 20 oz / ft² (105 mkm - 700 mkm) |
| Lövhə | FR-4, poliyimid, yüksək tg fr-4, keramika, metal nüvəsi |
| Qatlama | 2-12 təbəqə (tətbiqdən asılı olaraq özelleştirilebilir) |
| İstilik müqaviməti | İstilik yuvalarına uyğun yüksək istilik yayılması üçün optimaldır |
| Dielektrik gücü | 5 kV-ə qədər yüksək gərginlik müqaviməti və ya daha çox |
| Səthi bitirmə | Hasl, Enig, OSP, İmmersion Gümüşü, İmmersion Tin |
| Proqramlar | Enerji təchizatı, inverters, avtomobil, bərpa olunan enerji sistemləri |
Bu spesifikasiyalar ağır mis PCB-lərin yüksək cərəyan və yüksək temperaturun ikili problemlərin idarə olunmasında niyə fərqləndiyini vurğulayır.
İstehsalçılar və sistem dizaynerləri üçün, ağır mis PCB-ləri seçmək, yalnız texniki qərardan daha çoxdur - bu, məhsulun keyfiyyətinə, bazar rəqabət qabiliyyətinə və uzunmüddətli etibarlılığa təsir edən strateji bir sərmayədir.
Elektron elektronikanın uzun ömrü
İstilik effektiv şəkildə yaymaq və lokallaşdırılmış uğursuzluqların qarşısını alaraq, ağır mis PCB-lər cihazların istismar müddətini əhəmiyyətli dərəcədə genişləndirir.
Təhlükəsizlik və etibarlılıq
Tibbi qurğular, müdafiə və avtomobil, uğursuzluq kimi sektorlarda seçim deyil. Ağır mis lövhələri tənqidi şərtlərdə sabit performans təmin edir.
Dizayn rahatlığı
Eyni PCB-də güc və idarəetmə sxemlərini birləşdirmək bacarığı dizaynını asanlaşdırır, məkanı azaldır və sistem mürəkkəbliyini minimuma endirir.
Təmir xərcləri azaldı
Davamlı tikinti, zamanla daha az iş vaxtı və daha az təmir xərclərini daha az əvəz etməyə səbəb olur.
Yüksək güc tendensiyaları üçün dəstək
Elektrikli nəqliyyat vasitələrinə, bərpa olunan enerji və yüksək səmərəli sistemlərə olan qlobal növbə ilə, ağır mis PCB-lər yenilik əsasını təşkil edir.
Elektrikli nəqliyyat vasitələri (EVS): Ağır Mis PCB batareyanın idarəetmə sistemlərini dəstəkləyir, doldurma infrastrukturu və yüksək səviyyəli idarəetmə sxemləri.
Bərpa olunan enerji: Günəş enerjisi inverters və külək turbin nəzarətçiləri bu lövhələrə dalğalanan yükləri idarə etmək üçün etibar edirlər.
Tibbi avadanlıqlar: MHİ maşınları və rentgen avadanlıqları kimi qurğular etibarlı yüksək cərəyan dövrlərini tələb edir.
Sənaye avtomatlaşdırılması: motorlu sürücülər və robot sistemləri sabit yüksək güc PCB-lərdən asılıdır.
S1: Niyə ağır mis PCB-lər standart PCB-lərdən daha bahalıdır?
C: Xüsusi istehsal prosesləri, daha qalın mis örtük və daha sağlam laminasiya tələblərindən daha yüksək xərclər. Bununla birlikdə, investisiya, daha uzun ömrü, daha uzun ömrü, daha uzun ömürlük və yüksək enerji tətbiqlərində azaldılmış ümumi sistem xərcləri ilə haqlıdır.
Q2: Niyə standart PCB-lər ağır mis PCB əvəzinə yüksək səviyyəli sistemlərdə istifadə edilə bilməz?
A: Standart PCB-lər cari daşıma qabiliyyətini və istilik dağılmasını məhdudlaşdıran məhdud mis qalınlığı var. Onlardan yüksək enerji mühitində istifadə etmək, vaxtından əvvəl uğursuzluqlar və təhlükəsizlik risklərinə səbəb olacaqdır. Ağır Mis PCB-lər bu məhdudiyyətləri aradan qaldırmaq üçün xüsusi olaraq hazırlanmışdır.
Sənayelər elektrikifikasiya, bərpa olunan enerji və rəqəmsal çevrilmə, yüksək etibarlılığa, yüksək effektiv PCB-lərə tələbat yalnız böyüyəcəkdir. Ağır Mis PCB-lər yalnız cari bir həll deyil - onlar gələcək üçün bir təməldir.
Elektrikli hərəkətlilik: Qlobal təkanlar, eVs, şarj sistemlərinə və yüksək tutumlu batareyalara güc idarəetmə üçün möhkəm PCB-lərə etibar edir.
Yaşıl enerji: Günəş və Külək Enerji Sistemləri, performans olmadan dalğalanan güc yüklərini idarə edə biləcək lövhələr tələb edir.
5G və iot infrastrukturu: Yüksək performanslı şəbəkələr əsas stansiyalar və bağlı cihazlar üçün yüksək cərəyanları dəstəkləyə bilən PCB tələb edir.
Elektrik sistemlərinin miniatürləşməsi: Dizaynerlər, güclü mis PCB-ləri əvəzsiz hala gətirərək, güc qurbanlıq etmədən cihaz ölçülərini azaldır.
Ağır Mis PCB-ni qəbul edən müəssisələr, enerji tələblərinə və daha sərt təhlükəsizlik qaydalarına qarşı sistemlərini sübut edir. Ətraf mühitin təsirini azaltmaq üçün məhsul etibarlılığını artırmaq üçün, bu lövhələr müqayisə olunmayan dəyər təklif edir.
AtFanway, Müasir sənayenin sərt tələblərinə cavab verən yüksək keyfiyyətli ağır mis PCB istehsalına həsr edirik. Davamlılıq və dəqiqlik üçün birləşdirilmiş qabaqcıl uydurmada təcrübəmiz, hər bir lövhənin yüksək enerji mühitində müstəsna performansını təmin edir.
Avtomobilinizdə avtomobil, bərpa olunan enerji, sənaye avtomatlaşdırılması və ya aerokosmik, fanway-də işləməyiniz uzunmüddətli uğur qazanmağınıza kömək etmək üçün xüsusi PCB həlləri təmin edir. Daha çox məlumat, ətraflı spesifikasiyalar və ya xüsusi sorğular üçün,Bizimlə əlaqə saxlayınBu gün və Franway'ın dünya səviyyəli ağır MisB texnologiyası ilə layihələrinizi necə dəstəkləyə biləcəyini kəşf edin.
-
